15 Вт USB Повышающий Модуль питания Boost регулируемый вентилятор преобразователя потенциометр контроля скорости с ЖК-дисплеем

Описание

Описание:

ZK-DP3A-это 15 Вт постоянного тока регулируемое постоянное напряжение постоянного тока повышающий/понижающий модуль питания с светодиодный дисплеем цифровой трубки. он поддерживает быстрое зарядное устройство для QC2.0, QC3.0, AFC, FCP, SCP протокол быстрой зарядки. дисплей выходное напряжение, Выходной ток и выходная мощность. регулируемое выходное напряжение и ток. установите выходной ток для удовлетворения требований. он может быть использован как обычный модуль питания Buck, зарядным устройством, а также светодиодный драйвер постоянного тока. простой и эффективный, практичный.

Особенности:

1>. Поддержка быстрого зарядного устройства

2>. Поддержка защиты от обратного потока

3>. Поддержка постоянного напряжения постоянного тока

4>. ЖК-дисплей HD

5>. Четыре режима входной мощности

6>. Поддержка защиты от перегрузки по току

7>. Поддержка защиты от перенапряжения

8>. Поддержка защиты от питания

9>. Поддержка защиты от перегрева

10>. Поддержка защиты от перегрузки по току

11>. Поддержка режима зарядки

12>. Высокое разрешение

13>. Несколько параметров отображаются одновременно

14>. Удобный внешний корпус

15>. Дисплей Вход напряжения, Выход напряжение/ток/мощность/ёмкость статистических данных.

Технические характеристики:

1>. Название продукта: ZK-DP3A USB CVCC понижающий повышающий преобразователь напряжения

2>. Номер продукта: ZK-DP3A

3>. Входное напряжение для колодки: DC 4,0-13,0 в (Примечание USB вход)

4>. Входное напряжение для USB: DC 5,0 в

5>. Выходное напряжение: 1-30,0 В постоянного тока

6>. Выходной ток: 2А

7>. Выходная мощность: 15 Вт (макс.)

8>. Отображение напряжения-точность: +/-0,1 в

9>. Разрешение дисплея напряжения: 0,01 в

10>. Текущий Дисплей-Диапазон: 0 ~ 2.2A

11>. Отображение тока-точность: +/-0.05A

12>. Текущее Разрешение дисплея: 0.001A

13>. Мощность-точность: 0,00 Вт ~ 15,0 Вт

14>. Порог температуры защиты: 100℃

15>. Эффективность преобразования: 94%

16>. Рабочий ток: 30 мА

17>. Защита от короткого замыкания: Да

18>. Защита от обратного потока: Да

19>. Защита от перегрузки по току: Да

20>. Защита от перенапряжения: Да

21>. Защита от перегрузки: Да

22>. Рабочая температура-диапазон:-20℃ ~ 85℃

23>. Рабочая влажность-диапазон: 0%-95% относительной влажности

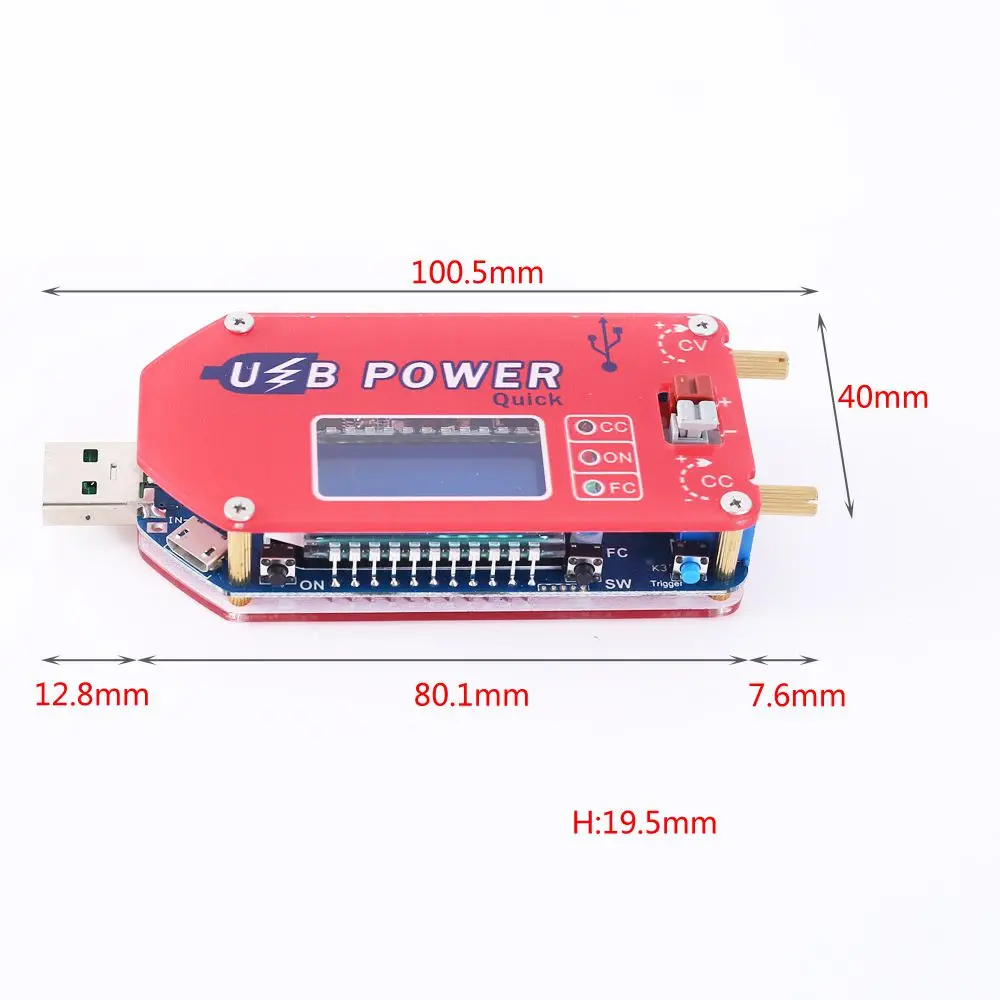

24>. Размеры: 100,5*40*19,5 мм

Функция обмана быстрой зарядки:

1>. Поддержка умной функции обмана быстрой зарядки для решения проблемы недостаточного питания входного порта USB.

2>. Поддержка основного протокола быстрой зарядки: QC2.0, QC3.0, AFC, FCP, SCP.

3>. Пользователь может выбрать не обман или автоматически выбрать режим обмана.

4>. Удерживайте кнопку TRIG в течение 2 секунд введите в протокол быстрой зарядки выберите интерфейс. На экране будет отображаться протокол быстрой зарядки.

5>. Короткое нажатие кнопки TRIG для выбора протокола быстрой зарядки.

6>. короткое нажатие кнопки вкл/выкл или выбор для запуска протокола быстрой зарядки. он будет отображать OK и fc-индикатор включится, если Запуск будет успешным. В противном случае выключается индикатор Err и-FC.

7>. Удерживайте кнопку TRIG в течение 2 секунд, чтобы сохранить и выключить режим установки. Модуль запомнит этот выбор.

8>. Пользователь может выбрать автоматическом режиме и модуль автоматически выбирается самый обмана протокол в том случае, если пользователь не забудьте указать необходимый протокол зарядного устройства поддерживаются.

9>. Пользователь может выбрать режим выключения, если ему не нужна функция обмана быстрой зарядки.

Кнопка/потенциометр/светодиодный

1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд.

2>. кнопка включения/выключения: короткое нажатие используется для включения или выключения выходного напряжения в режиме отображения или триггерной функции обмана заряда в режиме выбора протокола быстрой зарядки. длительное нажатие используется для установки по умолчанию включения или выключения для следующего повторного включения в режиме отображения.

3>. кнопка SW: короткое нажатие для переключения отображения выходного напряжения и выходного тока или триггерной функции обмана заряда в режиме выбора протокола быстрой зарядки. длительное нажатие используется для переключения отображения выходного тока, выходной мощности и производительности.

4>. Кнопка TRIG: короткое нажатие для выбора протокола быстрой зарядки. Долгое нажатие для входа или выхода из интерфейса выбора протокола быстрой зарядки.

5>. Потенциометр CV: Отрегулируйте выходное напряжение. Увеличьте выходное напряжение при вращении по часовой стрелке. Поверните потенциометр CV на 10 поворотов против часовой стрелки, если выходное напряжение не может быть настроено.

6>. потенциометр CC: Регулировка выходного тока. увеличьте выходной ток при вращении по часовой стрелке. примечание: он не сохраняет фиксированный выходной ток. когда ток нагрузки достигает заданного значения тока, модуль начинает фиксировать выходные данные этого значения. выходной терминал короткого замыкания при регулировке выходного тока.

7>. На светодиодный: зеленый Выход индикатор. Он будет зафиксировано какое-либо движение в тех случаях, когда есть Выход на Выход терминала. В противном случае она выключена.

8>. CC светодиодный: красный индикатор постоянного тока. Он входит в Постоянное Текущее состояние, когда ток нагрузки достигает заданного тока и CC индикатор постоянного тока включается.

9>. FC светодиодный: синий индикатор быстрой зарядки. Протокол быстрой зарядки после успешного обмана.

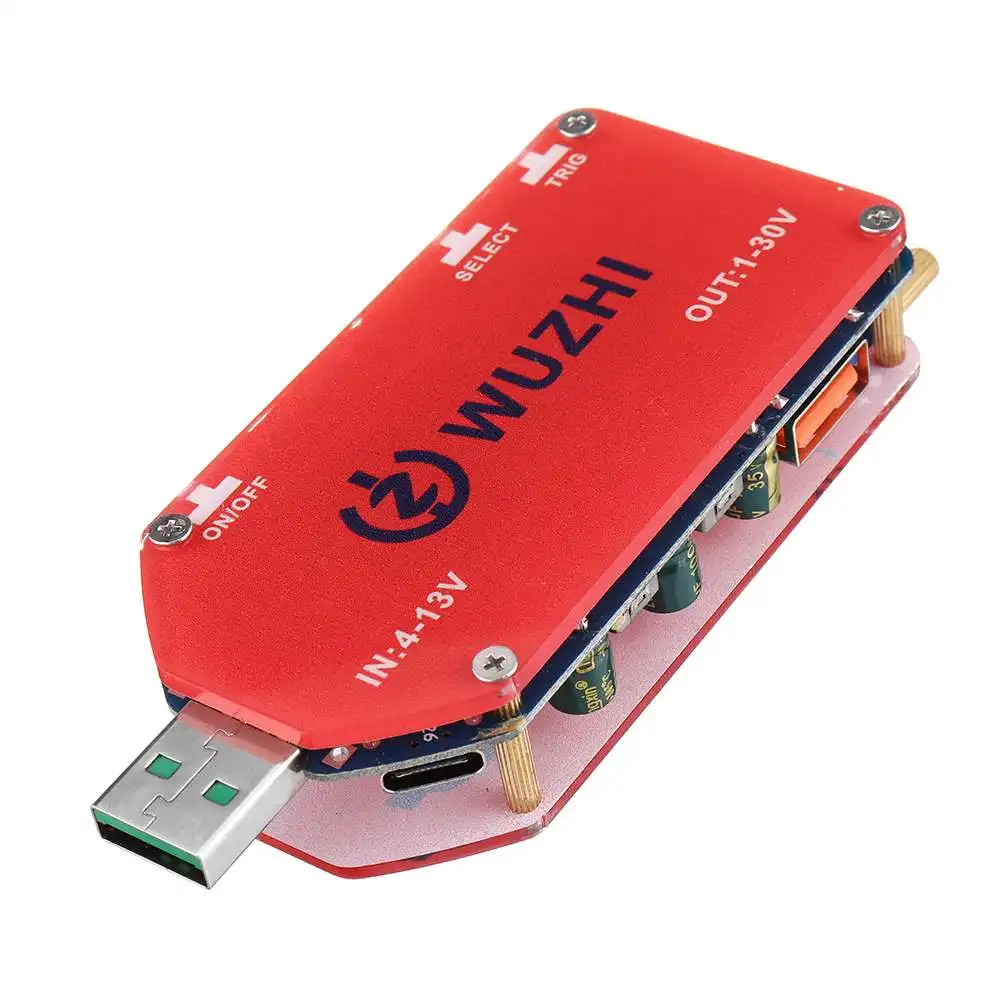

10>. Входной терминал: Есть четыре способа ввода:

10,1>. Метод 1: стандартный тип A USB папа. Он просто может входить 5 в постоянного тока.

10,2>. Метод 2: Micro USB Female. Он просто может входить 5 в постоянного тока.

10,3>. Метод 3: type-C USB Female. Он просто может входить 5 в постоянного тока.

10,4>. Метод 4: колодки вход DC 4,0 V-13,0 V.

10,5>. Можно выбрать только один метод ввода.

11>. Выходной терминал: KF-301-2P 5,08 мм Синий терминал. Он может выводить 1,0-30,0 В постоянного тока.

Защитный Функция:

1>. Защита от перенапряжения: модуль автоматически отключит выходное напряжение, если выходное напряжение более 30,5 в.

2>. Защита от перегрузки по току: модуль отключит выход автоматически, если выходной ток более 2 А.

3>. Защита от избыточной мощности: модуль выключит выход автоматически, если выходная мощность более 15 Вт. Он будет отображать 'OPP'. Пользователь должен уменьшить мощность нагрузки, а затем нажмите кнопку 'ВКЛ/ВЫКЛ'.

4>. В настоящее время ошибка: большой дисплей ошибки в тех случаях, когда выходной ток в режиме ожидания составляет менее 0.05A.It может не отображать выходной ток в том случае, если сила тока составляет 10 ~ 40mA.

5>. Защита от перегрева: модуль выключит выход автоматически, если температура больше 100 ℃. Он будет отображать 'OTP'. Пользователь должен уменьшить мощность нагрузки, а затем нажмите кнопку 'ВКЛ/ВЫКЛ'.

С помощью шаги:

1>. Как обычный понижающий модуль питания:

1,1>. Подключение правого входного напряжения на входном терминале;

1,2>. Отрегулируйте потенциометр постоянного напряжения CV для установки выходного напряжения в соответствии с требованиями. Поверните потенциометр CV против часовой стрелки более 10 поворотов, если выходное напряжение не может быть скорректировано.

1,3>. Проверните защелку потенциометр CC против часовой стрелки в течение более чем 10 превращается в первую очередь.

1,4>. короткое замыкание между выходом + и выходом-(подключение обоих по проводу). или проверить выходной ток короткого замыкания мультиметром на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле). или от короткого замыкания выходной терминал напрямую.

1,5>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току.

1,6>. тестирование и использование (E. g: Максимальный выходной ток модуля составляет 1А при отображении 1А на мультиметре. красный светодиодный индикатор включится, если выход достигает 1 А. иначе светодиодный выключен.)

1,7>. Выходное напряжение уменьшится из-за тока дискретного резистора на выходе. Чем выше ток, тем больше снижается напряжение.

1,8>. Выходной ток не может сохранить выходное значение. Он изменяется с нагрузкой. Но не может превышать установленное значение выходного тока.

2>. Как зарядное устройство:

2,1>. топы: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. разница напряжения между аккумулятором с недостаточным напряжением и зарядным устройством очень большая. вызывает чрезмерный ток зарядки даже повреждает аккумулятор. поэтому необходимо держать зарядку в режиме постоянного тока, чтобы достичь определенного уровня. затем автоматически переключается обратно на постоянное напряжение зарядки.

2,2>. убедитесь в плавающем напряжении заряда и токе заряда аккумулятора. если параметр литиевой батареи составляет 3,7 в/2200 мА · ч, то напряжение поплавкового заряда составляет 4,2 в, а максимальный зарядный ток-1С, который составляет 2200 мА.

2,3>. Подсоединить воздушную прямо входное напряжение на входных сигналов. (Примечание: Не подключайте нагрузку во время набор параметров).

2,4>. короткое замыкание между выходом + и выходом-(подключение обоих по проводу). или проверьте выходное напряжение мультиметром и Отрегулируйте потенциометр CV, чтобы убедиться, что выходное напряжение достигается, чтобы требуется плавающее напряжение заряда. (При зарядке литиевой батареи 3,7 в Отрегулируйте выходное напряжение до 4,2 в). или от короткого замыкания выходной терминал напрямую.

2,5>. Поверните потенциометр CC против часовой стрелки более 10 поворотов сначала.

2,6>. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле)

2,7>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда.

2,8>. Подключите аккумулятор к выходному терминалу и начните зарядку.

3>. Как светодиодный драйвер постоянного тока высокой мощности:

3,1>. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.

3,2>. Подсоединить воздушную прямо входное напряжение на входных сигналов. (Примечание: Не подключайте нагрузку во время набор параметров).

3,3>. короткое замыкание между выходом + и выходом-(подключение обоих по проводу). или проверьте выходное напряжение мультиметром на выходном терминале и Отрегулируйте потенциометр CV для установки выходного напряжения на максимальное рабочее напряжение светодиодный.

3,4>. Поверните потенциометр CC против часовой стрелки более 10 витков.

3,5>. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле) или выходной терминал короткого замыкания напрямую.

3,6>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым светодиодный рабочий ток.

3,7>. Светодиодный подсоединитель и тест.

Примечание:

1>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.

2>. Пожалуйста, не короткий выход.

3>. Пожалуйста, удостоверьтесь в том, что Сила входного сигнала более мощность нагрузки.

4>. Пожалуйста, понижайте выходную мощность, если модуль горячий.

5>. Поверните потенциометр CV против часовой стрелки более 10 поворотов, если выходное напряжение не может быть отрегулировано.

6>. Выход ток не может держать fix стоимостью Выход

Посылка включает в себя:

1 х ZK-DP3A 15 Вт USB Повышающий Модуль питания
