1500W 30A Boost DC-DC конвертер Питание Повышающий Модуль 12V 24V 48V постоянного тока до 48В 60В 72В

Описание

1500 W 30A Boost DC-DC конвертер Питание Повышающий Модуль 12 V 24 V 48 V постоянного тока до 48В 60В 72В

Особенности:
-Неизолированный модуль увеличения постоянного напряжения постоянного тока.
-Регулируемое выходное напряжение и ток.
-Регулируемые Входные параметры.
-Множественная защита: защита от низкого напряжения, защита от перегрева, защита от короткого замыкания и обратного соединения.
-Теплоотвод отличается отличной производительностью рассеивания тепла с большой выходной мощностью. Вентилятор с контролем температуры делает баланс между шумом и тепловыделением. Когда он загружен слегка, вентилятор не работает. Когда он сильно загружен и температура достигает 60 ℃, вентилятор будет работать автоматически. Он может уменьшить шум и продлить срок службы.
-Эффективная теплопроводность: изоляционная плата основной трубки питания изготовлена из высококлассного глинозема, и его теплопроводность в 10 раз больше, чем у обычных. Постоянная медная проволока выходной ток выборки, с постоянным током небольшой температурный дрейф. С 4 шт 1,2 чистая медная проволока, покрытая эмалью, большой размер железа-кремния-алюминиевые магнитные кольца отличаются низким теплом и высокой эффективностью.
-Высокочастотные конденсаторы используются как для ввода, так и для выхода. Низкая Выходная пульсация, низкое поколение тепла и длительный срок службы.
-Эффективность преобразования составляет 98.1%. Большой блок питания 100 V 210A TO-247 имеет большой запас мощности и потрясающий динамический отклик. Потенциометр 3296 Вт отличается высокой точностью регулировки и небольшим дрифтом.
-3 шт 20А предохранители параллельно, чтобы избежать риска выхода короткого замыкания.

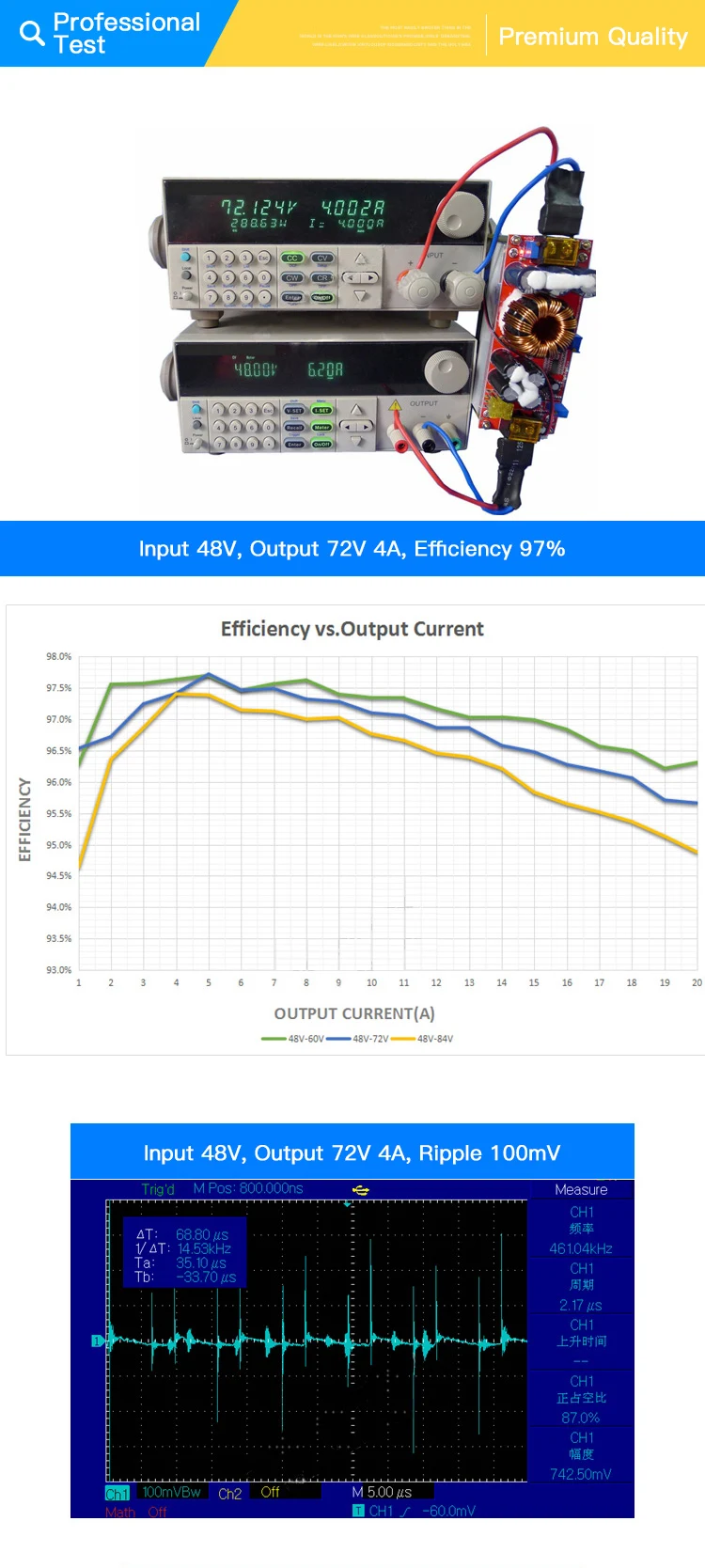

-Керамические конденсаторы MLCC добавляются к входу и выходу. Выходная пульсация значительно снижена. 48 V 72 V 4A, речь идет о 100mV.
-3 индикатора: состояние, например, напряжение, перегрузки по току, работа может быть четко показана.

Приложения (батарейки в комплект не входят):
-Этот продукт предназначен для свинцово-кислотных батарей, литиевых батарей, солнечных батарей или мощностей, повышения электромобилей и зарядные батареи.
-Зарядное устройство: 48 в оригинальный аккумулятор вашего электромобиля может быть увеличен до 60 в с помощью этого продукта для поставки электромобилей. Он может увеличить скорость и ускорение электрических транспортных средств. Он также может увеличить напряжение батареи, чтобы сделать электрический автомобиль работать быстрее. Рекомендуется не превышать 10 В.
-Заряжайте электрические велосипеды. Вы можете зарядить свою основная батарея с помощью этого блока питания.
-Вход также может быть подключен к солнечным ячейкам, генераторам и другим источником питания, увеличивая основная батарея для увеличения срока службы батареи.
-Он повышает и регулирует напряжение солнечных панелей.

Посылка включает в себя:
-1 х Boost Питание Повышающий Модуль

Выходное Напряжение регулировки:

-Когда он включен без нагрузки, используйте отвертку для регулировки выходного V-ADJ потенциометра. Поверните его по часовой стрелке, чтобы увеличить напряжение и повернуть против часовой стрелки, чтобы уменьшить. Из-за большой выходной емкости конденсатора, когда выходное напряжение регулируется от высокого напряжения до низкого напряжения, скорость реакции будет медленнее. Рекомендуется, чтобы Регулировка была меньше.

Выход Регулировка тока:
-Поверните потенциометр CC A-ADJ против часовой стрелки примерно на 30 оборотов, чтобы установить выходной ток до минимального. Подключите его к нагрузке, такой как светодиодный аккумулятор, и Отрегулируйте потенциометр CC A-ADJ по часовой стрелке до нужного вам тока. Для зарядки аккумулятора, после разрядки аккумулятора, он подключен к выходу, а затем Отрегулируйте A-ADJ CC до нужного вам тока. Пожалуйста, используйте разряженный Аккумулятор для зарядки, потому что чем больше энергии батареи остается, тем меньше ток зарядки.

Примечание:
-Выходной ток по умолчанию регулируется на 10А. Если требуется другой регулируемый выходной ток, пожалуйста, свяжитесь с нами.
-Пожалуйста, не регулируйте ток с выходом короткого замыкания. Структура Цепи Модуля наддува не может быть отрегулирована с помощью короткого замыкания.

Регулировка защиты входного напряжения:
Когда входной источник питания является аккумулятором, защита от низкого напряжения предотвращает переразрядку аккумулятора. Слишком низкое напряжение батареи может повредить модуль и аккумулятор. Когда вход является выключателем питания, он также должен установить защиту под напряжением.

Способ 1:Например, сделайте Настройки защиты от низкого напряжения для аккумулятора 12 В. Подключите напряжение 11 в к входному порту модуля. Регулировки RV1 с прямая отвертка (поверните по часовой стрелке для того чтобы увеличить степень защиты напряжения, повернуть против часовой стрелки, чтобы снизить защитное напряжение) до тех пор, пока лампа UVLO включен, и защита от низкого напряжения составляет 11 в настоящее время. При падении напряжения аккумулятора до 11 в модуль не работает. В этот момент входное напряжение равно выходному напряжению. Только когда входное напряжение выше 11 в, модуль автоматически восстанавливает рост.

Метод 2:Подключение аккумулятора или переключение источника питания на входной порт модуля. Если Встроенная лампа UVLO выключена, поверните потенциометр RV1 по часовой стрелке до включения лампы UVLO, а затем поверните ее по часовой стрелке двумя поворотами. Если лампа UVLO включена, поверните потенциометр RV1 против часовой стрелки, пока лампа UVLO не выключена, а затем поверните его двумя поворотами. (Подходит для напряжения 10V-45)

Примечание:
-Батарейки не входят в комплект поставки.
-Пожалуйста, не подключайте к выходу и выходу + клеммы реверсивно или короткого замыкания.
-При использовании в электрическое транспортное средство форсированный привод блок питания входное напряжение должно быть больше, чем 24 V и электрическое транспортное средство мощность должна быть меньше 500 Вт.
-При использовании аккумулятора, импульсного источника питания, солнечной панели, двигателя и т. д. в качестве входного источника, напряжение защиты аккумулятора должно быть понижено, в противном случае аккумулятор и источник питания могут быть повреждены.
-При длительной работе с высоким током, высокой мощностью и полной нагрузкой, пожалуйста, держите вентиляцию и тепловыделение, чтобы продлить срок службы этого модуля.
-Модуль может только увеличиваться и не опускаться. Он не используется для подачи электрического оборудования ниже входного напряжения. Например, вы не можете заряжать аккумулятор 12 В с аккумулятором 24 В или заряжать конденсатор. Он не используется для питания светодиодов ниже входного напряжения.
