Особенности:
1. Фотоэлектрическая изоляция может эффективно защитить печатную плату.
2 1% высокоточные разделительные резисторы делают измерительное напряжение более точным.
3. Точность и разрешение напряжения 0,1 В и С функцией калибровки.
4 уменьшает яркость цифрового дисплея, экономит энергию и защищает глаза.
5 параметров отключения питания, чтобы избежать дубликатов настроек.
6 Установите пусковое разрядное напряжение (H) и разрядное напряжение (L) на самое низкое (<6 в), которое может использоваться в качестве вольтметра для измерения напряжения 6-30 в.
7 имеет энергосберегающий режим и восстановление заводских настроек.
Технические характеристики изделия:
Рабочее напряжение: DC 6-30V.15A (6-15 V); 10A (15-30 V)
Рабочий ток (12 В): стандартный режим, ток в режиме ожидания 7 мА; Рабочий ток 11 мА;
Энергосберегающий режим, ток в режиме ожидания 4 мА; рабочий ток 7 мА.
3 кнопки управления, 4 бит цифровой дисплей, 1 светодиодный индикатор зарядки.
Режим: стандартный режим, энергосберегающий режим, режим настройки, напряжение-калибровка, заводские настройки.
Может защитить любую разрядку батареи 6-30 в, двойной N-MOS максимальный ток нагрузки: 15A (6-15 В); 10A (15-30 в).
Напряжение разрядки по умолчанию 11,8 в, Напряжение запуска разряда 12,2 В (для свинцово-кислотной батареи 12 В).
Размер: 60x35x16 мм
Вес: 19,1 г
Область применения:
Автомобильный аккумулятор защита от разрядки
Солнечная батарея защита от разрядки
Аварийный источник питания системы
Защита от разрядки свинцово-кислотных батарей
Электрический велосипед Защита от разрядки
UPS источник бесперебойного питания
Портативное Промышленное и медицинское оборудование
Автономный источник бесперебойного питания
Свинцово-кислотный/Ni-Cd/Ni-mh/Li-ion/Li-PO/LiFe/полимерный аккумулятор
Для более подробной информации, пожалуйста, смотрите ниже описание или свяжитесь с нами для получения инструкций

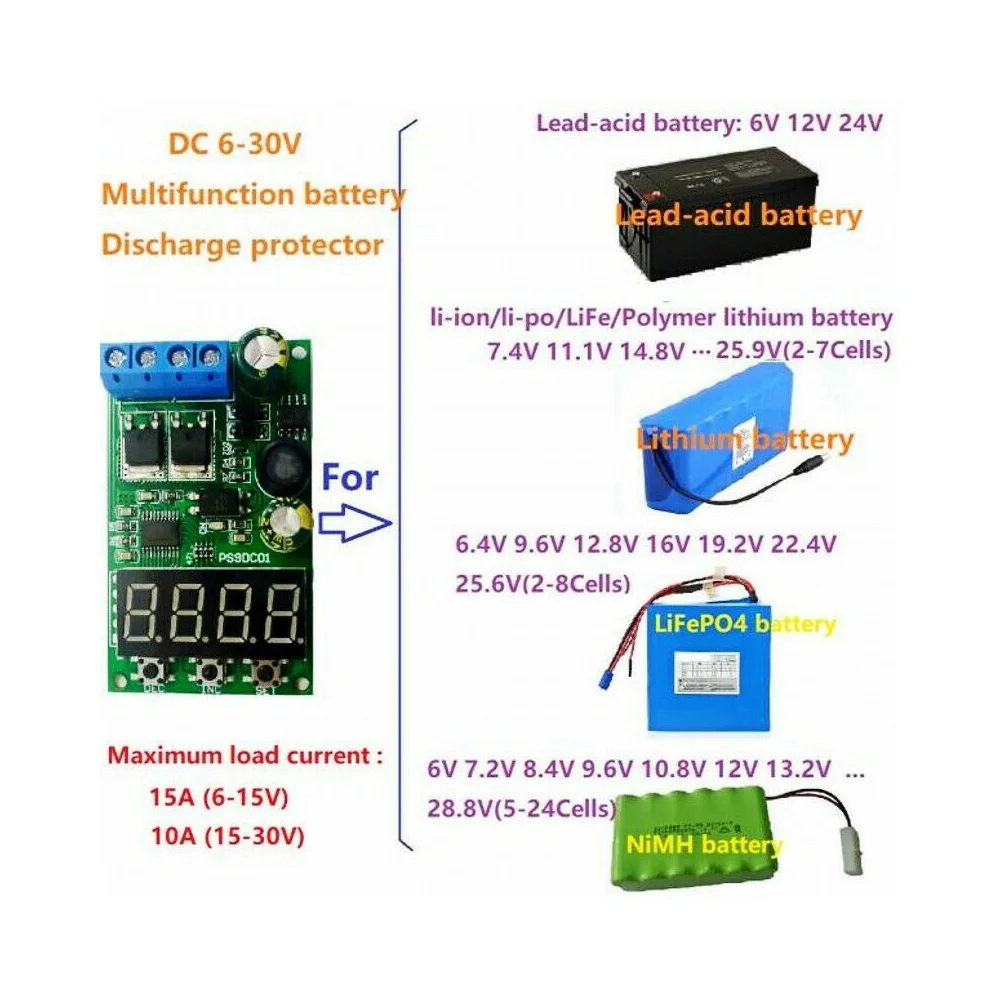

Модуль поддерживает любую защиту от разрядки аккумулятора 6-30 в, например:
1 свинцово-кислотная Батарея: 6 в 12 В 24 В (6-30 в может быть)
2 li-ion/li-po/LiFe/литий-полимерный аккумулятор: 7,4 V 11,1 V 14,8 V 18,5 V 22,2 V 25,9 V (2-7Cells)
3 литий-железо-фосфатные батареи (батарея LiFePO4): 6,4 в 9,6 в 12,8 В 16 В 19,2 в 22,4 в 25,6 В (2-8 ячеек)
4 NiMH батареи: 6 V 7,2 V 8,4 V 9,6 V 10,8 V 12 V 13,2 V. .. 28,8 в (5-24 ячейки)
5 любой другой аккумулятор с диапазоном напряжения 6-30 в
Стандартный-режим:
После подключения аккумулятора введите стандартный режим (по умолчанию) и Отобразите текущее напряжение батареи (текущее напряжение)
Энергосберегающий режим:
В стандартном режиме нажмите и удерживайте кнопку «set''», чтобы перейти в энергосберегающий режим. После включения питания он все равно перейдет в энергосберегающий режим. В энергосберегающем режиме цифровая трубка не отображается, а другие функции работают нормально. В энергосберегающем режиме нажмите и удерживайте кнопку «Set», выходите из энергосберегающего режима и переходите в стандартный режим.
Режим настройки (см. Инструкции по эксплуатации):

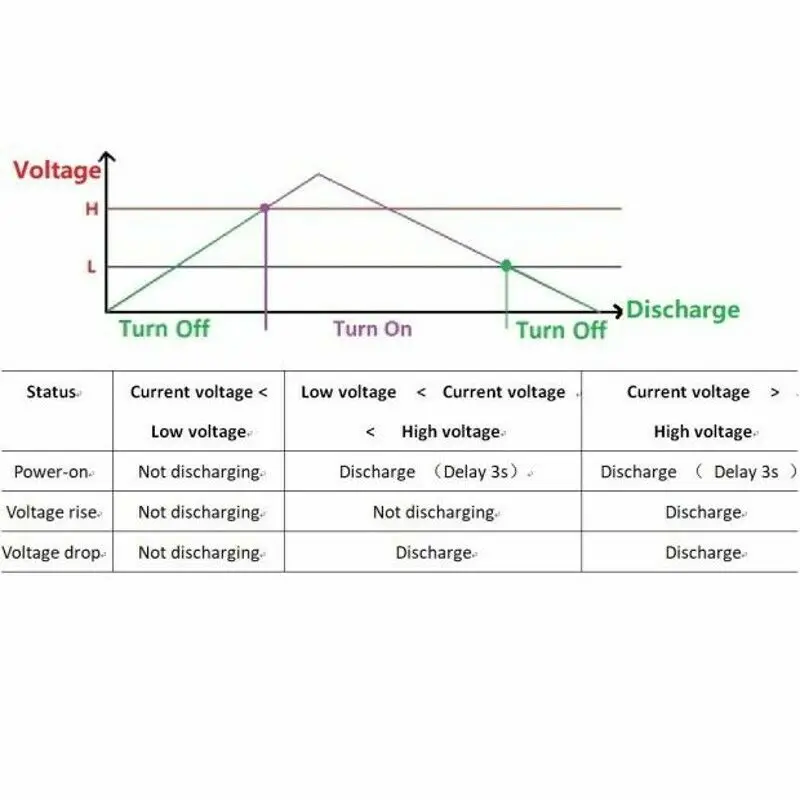

Установите Пуск-разряд-напряжение (Высокое напряжение):
В стандартном режиме нажмите и удерживайте кнопку ''inc'' (или нажмите кнопку'' set'' после запуска кнопки ''inc''), чтобы перейти в Режим Пуск-разряд-Настройка напряжения.
Установите отключение-разряд-напряжение (низкое напряжение):
В стандартном режиме нажмите и удерживайте кнопку ''DEC'' (или активируйте кнопку ''set'' после запуска кнопки'' DEC ''), чтобы перейти в режим настройки отключения-разряда-напряжения
В режиме настройки Кнопка ''inc'' увеличивает напряжение и запускает кнопку'' DEC '', чтобы уменьшить напряжение. Нажмите и удерживайте кнопку ''inc'' или'' DEC '', чтобы быстро установить напряжение.
Напряжение-Калибровка:
Сначала нажмите и удерживайте кнопку ''SET'', а затем снова включите питание, чтобы войти в режим калибровки напряжения (Примечание: Нажмите кнопку-> включение).
Например, напряжение питания составляет 12,00 в, а напряжение дисплея модуля-12,34 в. В это время требуется калибровка.
1. Сначала нажмите и удерживайте кнопку ''SET'', а затем включите питание (обязательно нажмите кнопку сначала, а затем включите), затем цифровая трубка отображает 12,34 в;
2. ТРИГГЕРНАЯ Кнопка ''DEC'' или ''inc'', позволяет цифровой трубке отображать 12,00 в
3. Снова активируйте кнопку "set'', чтобы сохранить параметры. (Если вы не хотите сохранить параметры, пожалуйста, выключите)
Фабрика-настройки:
В стандартном режиме нажмите и удерживайте кнопки ''set'' и'' inc'' одновременно, пока цифровой дисплей не появится '8888'', в это время, восстановите заводские настройки, отключение-разряд-напряжение составляет 11,8 в, Пуск-разряд-напряжение составляет 12,8 В. (Примечание: параметры калибровки напряжения не могут быть сброшены на заводские настройки)
Действия (необходимо выполнить следующие действия):
Пример 1: Мы хотим установить функцию защиты от разрядки свинцово-кислотных аккумуляторов 12 В, отключение-разрядка-напряжение 11,7 в и Пуск-разрядка-напряжение 12,9 В.
Шаг 1: подключите положительные и отрицательные порты аккумулятора к портам BAT +/BAT (чтобы убедиться, что аккумулятор имеет более 20% емкости); цифровая трубка будет отображать напряжение батареи (например, напряжение батареи 12,1 в, цифровой дисплей будет отображать ''C12. 1 '')
Шаг 2: Нажмите кнопку ''inc'', цифровой дисплей покажет'' h12. 8 '', затем trigg
Посылка содержание
100% Фирменная Новинка
