Описание

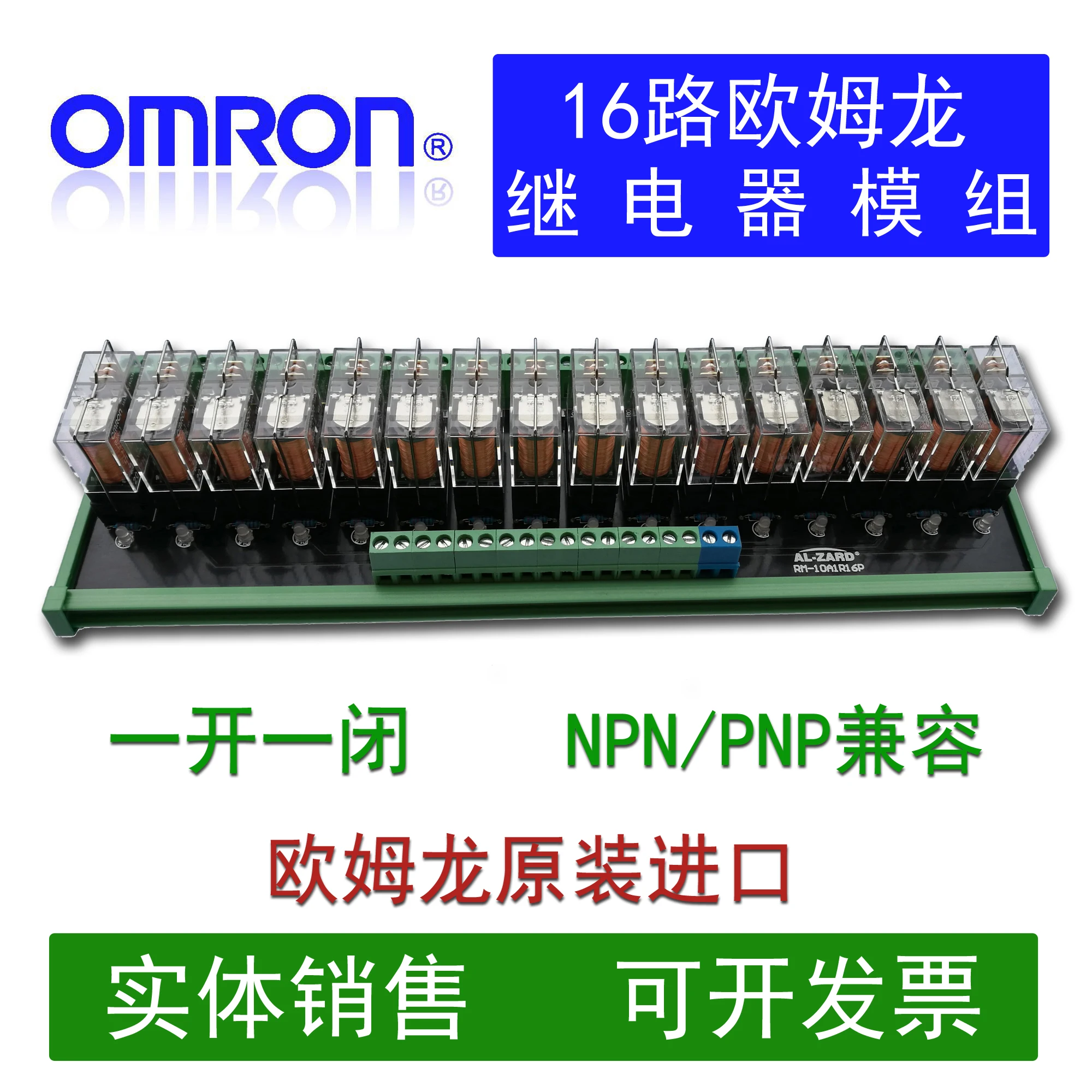

1. Обзор модуля:
1, модуль принимает новое оригинальное реле Omron (G2R-1).
2, входной контрольный сигнал compatibleNPNandPNP 。
3, каждое реле снабжено группой нормально открытых и нормально закрытых реле 。
4, входной терминал оснащен 16 биполярными индикаторами состояния 。
5, подключение: соединение с общим полюсом терминала управления сигналом, 1-gподключите все контрольные сигналы. 1I-GIConnected к входному терминалу напряжения управляемого электрического аппарата (номер хвоста isI), 11-g1- это нормально закрытый выход реле (номер хвоста is1), 12-g2это нормально открытый выход реле (хвостовый номер is2).
6, на плате дугогасящее устройство на выходе, эффективно продлевает срок службы реле. Высокий ток терминала, может контролироваться 220В/10 Aload.
7. Вес нетто модуля: 650 г.
8, размер модуля :( длина, ширина и высота) 255*86*65 мм.
Два. Схема внутренней структуры модуля:
Три. Схематическая схема внешнего электрического подключения модуля (with8Road module1, 2 Road как пример, другие соединения одинаковые):
1. Ручной режим управления:
2. PLC (NPN) модель управления:
3. PLC (PNP) модель управления:
