Обзор: материнская плата

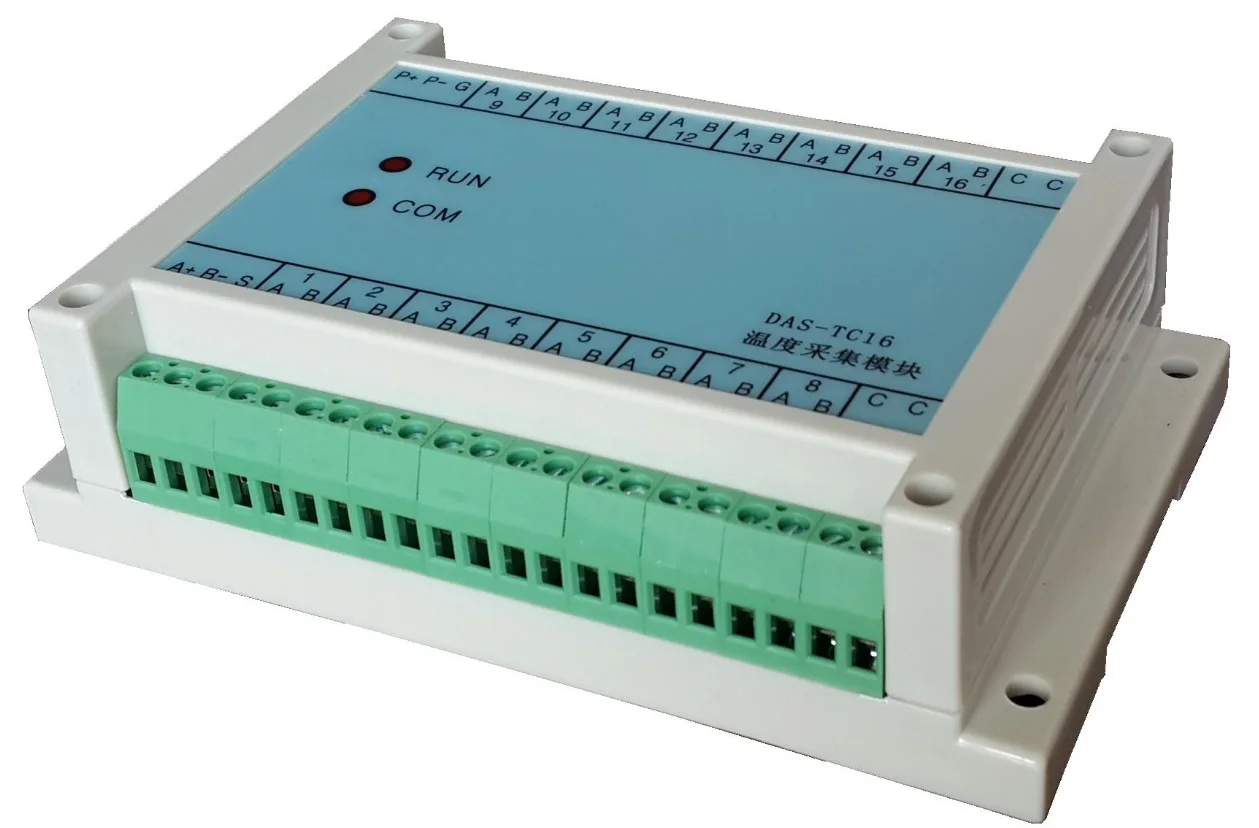

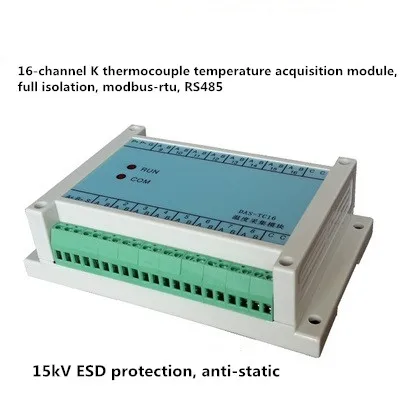

Das-tc16 представляет собой 16-канальный k-образный термоэлектродный температура модуль сбора, который напрямую соединен с 16-канальный k-образный термоэлектродный собрать 16-канальный температуры, А результат непосредственно преобразуется в значения температуры. Он принимает RS485 интерфейс связи, поддерживает modbus-rtu протокол передачи данных, а также можно подключить PLC, DCS и различные конфигурации программного обеспечения (kingview, MCGS и т. д.) как дома, так и за рубежом.

Модуль разработан в соответствии со строгими промышленными стандартами, и входной канал использует устройство переключателя 400 В Выдерживает напряжение, и принимает технологии двойного дифференциального входа, преобразования AZAD, цифровая фильтрация, Автоматическая компенсация температуры холодного конца, электрическая изоляция, защита обратного подключения источника питания, обнаружение сломанного провода, тройной контрольный дог, И т. Д., с сильной защитой от помех и чрезвычайно высокой надежностью.

Техническими показателями

Количество каналов: 16 каналов к вход термопары.

Диапазон измерений:-100℃ ~ 1300℃.

Точность: ±0. 1% FS цикл сканирования: 1 секунда.

Разрешение: 16 бит AD

Напряжение изоляции: изоляция сети 1500 В; Изоляция канала 400 В.

Интерфейс связи: RS485/modbus-rtu протокол.

Расстояние связи: 1200 м, обычная витая пара

Внешние размеры: 146X90X42 мм, установленная направляющая.

Рабочий Источник питания: 24VDC/1 ватт.

Рабочая среда: температура-20 ~ 70 ℃, влажность ≤ 85% относительной влажности

Коммуникационная сеть

Модуль DAS принимает стандартный метод подключения сети RS485 и использует экранированную витую пару для подключения всех модулей DAS и интерфейса RS485 хоста связи параллельно. Два конца сети связаны с 2202 одинаковая сопротивления, и до 16 DAS модули подключены, при этом максимальная длина 1200 м. Протоколом Modbus-rtu должны удовлетворять следующим элементы:

1. Параметры связи одинаковые (Параметры связи модуля DAS фиксированы как 1-битный стартовый бит, 1-битный стоп-бит и без контрольного бит, скорость передачи опционально 9600/19200).

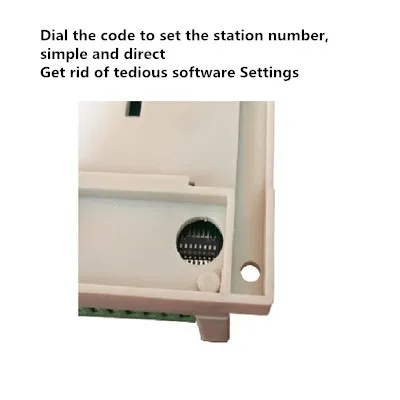

2. Назначения адреса, чтобы каждый модуль (выберите адрес (1-16) через код набора переключатель на задней части модуля, увидеть адрес назначения таблицу ниже для выбора нужного размера в метод аналитической разгонки).

3. Регистрационный номер, соответствующий каналу 1-16 каждого модуля, составляет 1-16, а формат данных-16-битное целое число, поддерживающее коды функций 03 и 04.

P +, P-.G: 24VDC терминал питания, P + терминал для положительных, P-для отрицательных, G для Клемма заземления. G терминал должен быть надежно подключен к земле для эффективного подавления помех.

A +, B-.S: Терминал RS485, подключение A +, B-с витой парой к A +, B-к сети RS485. S соединяет витую пару с щитом, в конце концов соединяя землю.

A. B. C: входной терминал канала, A и B соответственно соединены с положительными и отрицательными клеммами K пары, 16 K Входные каналы термопары, C терминал не принимается во внимание.

DAS-TC16 автоматически компенсирует температуру холодного конца, проводка, как показано на рисунке выше. · Модуль непосредственно преобразует результат сбора в значение температуры, которое в 10 раз превышает фактическую температуру. например, если хост связи считывает данные 265 каналов, фактическая температура составляет 26,5 ℃.

В тех случаях, когда к регулятор температуры с термопарным, сломан, приобретение из-за это канал "32767", указывая, что входной сигнал этого канала сломано или приобретение температура выходит за пределы диапазона. клемма заземления «G» модуля должна быть надежно подключена к земле, в противном случае это точно будет мешать результаты приобретения.

Кабель входного сигнала должен использовать экранированный проводник, который должен подключаться к земле.

Аксессуары: 1 набор инструкций, 2 комплекта резисторов 220 Ом.

Надежность меры:

Электрическая изоляция: это эффективный метод для защиты от помех в промышленной среде. микроконтроллер со скоростью десятков мегабит в секунду в соответствии с дизайном последовательности программы, если есть мгновенная ошибка, последующая серия будет полностью прервана, программа из-под контроля Что часто говорят, что крушение. любой контакт с электрической системой одночипового микрокомпьютера, или помехи пространства электромагнитного поля, вызовет аварию, такие как: провод сенсорный, электрооборудование запуск и остановка, молния, повлияет на нормальную работу одночипового микрокомпьютера. то есть сказать, Если не принимаются меры против помех, одночиповая микрокомпьютерная система может работать только в лабораторной среде, даже во время работы с касанием руки будет авария, не говоря уже о применимом к промышленной области, но и для подключения большого количества входного оборудования.

Модуль DAS использует строгую электрическую изоляцию, популярный, одночиповый микрокомпьютер и внешний мир не может связаться в виде электричества, но с магнитным или оптическим контактом в виде каких-либо внешних помех не может провести электрическое подключение к одночиповой микрокомпьютерной системе, шнур питания через электромагнитную изоляцию в модули (Магнитная проводимость), линия связи через фотоэлектрическую изоляцию в модули, светильник передачи, канал Входной линии через фотоэлектрическую изоляцию в модули (светильник), наконец, весь модуль DAS не имеет прямого контакта с внешним мире. Вместо этого, он связывается с внешним мире через магнитное поле и светильник, без какого-либо электрического соединения, чтобы обеспечить стабильность и надежность модуля DAS.

★Изоляция каналов: значение изоляции каналов нечасто воспринимается. В промышленной сфере мы иногда обнаруживаем, что два входных канала будут работать друг с другом, и каждый канал может быть подключен отдельно и работать хорошо. Как только оба канала подключены, никто не может работать хорошо. причиной этого феномена является разность электрических потенциалов между двумя сигналами, как только они соединены вместе, электрические характеристики друг друга меняются, основная причина канала не изолирована. обычное решение заключается в том, чтобы добавить изолятор к каждому каналу, Который является сложным и дорого.

Наш модуль DAS непосредственно принимает дизайн изоляционного канала, и напряжение изоляции канала составляет 400 В. Теоретически, не больше, чем 400 V напряжения между двумя каналами могут быть подключены к одной и той же модуль без каких-либо проблем. Вход канал 400 В Выдерживаемое Напряжение, видимый DAS модуль высокой надежностью!

400 В изоляция дизайн, DAS модуль случайного контакта 220 В переменного тока сильный, анти-повреждения!

★Watchdog: watchdog-это значение программы мониторинга в правильном порядке, после обнаружения в течение определенного периода времени программа не прошла через фиксированный путь, то есть сказать, что крушение, контрольный дог немедленно сбрасывает микрокомпьютер с одним чипом, Пусть он перезапускается. Модуль DAS разработан с тремя контрольными догами для обеспечения стабильной работы модуля.

Аппаратные средства: не полагаться на однокристального самостоятельной работы, может не только следить за однокристального, но также может контролировать напряжение питания; Связь Сторожевой: монитор Связь процесс, чтобы обеспечить надежную Связь процесса;

Программное обеспечение для Сторожевой: следить за Бег последовательность программного обеспечения, мы поможем вам найти программы от движения, сбросить сразу.

Цифровая Фильтрация: промышленная площадка часто имеет много моментов помех, таких как электрическая дрель, электрическая сварочная машина, мотор и т. д., это оборудование может производить электромагнитные помехи, его характеристика короткое время, большая амплитуда, например, нормальный результат измерения температуры составляет 120 °C, Кто-то использует электрическую сварку рядом со станцией, с сваркой, помехи на температуры измерительной точки, результаты сбора моментов могут быть 125 ° C, после сбора результатов до 120 ℃. решение, как правило, продумается фильтрацией емкости сопротивления RC, действительно, это эффективный метод. В противоположность этому Одночиповый цифровой фильтр является более эффективным и гибким, то есть, цифровой фильтр может быть осуществлен и результаты сбора отдельных аномалий можно устранить. модуль DAS использует передовую цифровую фильтрацию первого заказа, взвешенное среднее значение, устранение плохой стоимости и другие технологии для эффективного подавления всех видов помех.

★Обнаружение сломанной линии: входной сигнал модуля DAS-это тепловое сопротивление, термопара, ток, входной сигнал часто неисправен, модуль DAS имеет функцию обнаружения сломанной линии, когда на определенном входном канале происходит неисправность линии, канал дает идентификационный код неисправности, Для облегчения обслуживания на месте. Код неисправности температурного модуля составляет 32767, а код неисправности данного модуля равен 0.

★Обратная защита питания: модуль DAS использует 24 В постоянного тока, мощность постоянного тока является положительной и отрицательной полярностью разницы, общее оборудование положительной и отрицательной полярности обратного хода, вызовет разрушительные повреждения. модуль DAS имеет защиту обратного подключения питания, после обратного подключения питания, не будет никаких следств, Но модуль DAS отказывается работать.

* Интерфейс RS485/протокол modbus-rtu: Интерфейс RS485 является стандартом интерфейса, который определяет его электрические характеристики. Если RS485 по сравнению с телефоном в устройстве связи, то протокол modbus-rtu эквивалентен языку, используемому обеими сторонами при телефонных звонках. С помощью телефона обе стороны могут говорить только с одним и тем же языком. Протокол Modbus-rtu является самым основным протокол промышленной связи и почти стандартом промышленного оборудования связи. Почти все программного и аппаратного обеспечения коммуникационные продукты поддерживают эту протокол, а это означает, что DAS модуль может подключаться к различным PLC, сенсорный экран и конфигурация программного обеспечения (kingview, мцги. ifix и т. д.). соглашение является очень простым, если стороны сообщения указывают следующие основные элементы, то есть связь возможна.

Элемент 1: Параметры связи обеих сторон в том, что они будут должны быть один и тот же, включая скорость передачи данных, паритет, проверьте, стартовый бит и бит стопа;

Элемент 2: в одной сети каждый модуль DAS устанавливает адрес и да (адреса 1-16);

Элемент 3: канал регистрационный номер, регистрационный номер соответствующий 1-16 канал DAS модуль 30001-30016 (поддержка 03 код функции);

Элемент 4: формат данных формата данных, предоставляемые DAS модуль 16 бит подписанный целое число (двойной байт)

После определения этих четырех элементов две стороны могут связаться без какой-либо другой информации. Можно установить скорость передачи данных и адрес модуля DAS.

В автоматической температурной компенсацией: DAS-TC16 модуль для термопары типа K температуры модуль сбора, регулятор температуры с термопарным принцип измерения температуры: выход термопары, связанный с разницей температур на концах термоэлектрического потенциала термопары (в конце конца измерения термопары, термопары), таким образом, Хотите узнать регулятор температуры с термопарным измерять температуру, вы должны сначала узнать конец регулятор температуры с термопарным температуры и температуры в определенное правило для того чтобы измерить температурной компенсацией, этот процесс называется холодной компенсации соединения. DAS-TC16 автоматически заполняет температурный режим холодного конца.

* Нелинейных обработки: электрическое количество выход регулятор температуры с термопарным и тепловое сопротивление (электрический потенциал, электрический, наличный расчет и температура нелинейный навигатор. Непрофессиональной методы, как правило, для того, чтобы понять их температурные характеристики линейно, таким образом, он может быть известно о том, что этот вид преобразования температуры метод, несомненно, будут иметь большую погрешность. В IS098 шкала для измерения температуры, термоэлектрическая характеристики регулятор температуры с термопарным и тепловое сопротивление даны делением метр с интервалом 1 градус, т. е Сколько температур соответствует сколько потенциалов или сопротивления, которое обрабатывается линейно в интервал. Профессиональный метод измерения температуры: в соответствии с измеренным потенциалом (термопара), сопротивление Соотношение цена/качество (тепловое сопротивление все сомнения, которые у вас есть до разделительные стол, для того, чтобы определить температуры, который широко известен как таблицы метод. DAS температура модуль сбора использует поиска в таблице метод для преобразования температуры

'
