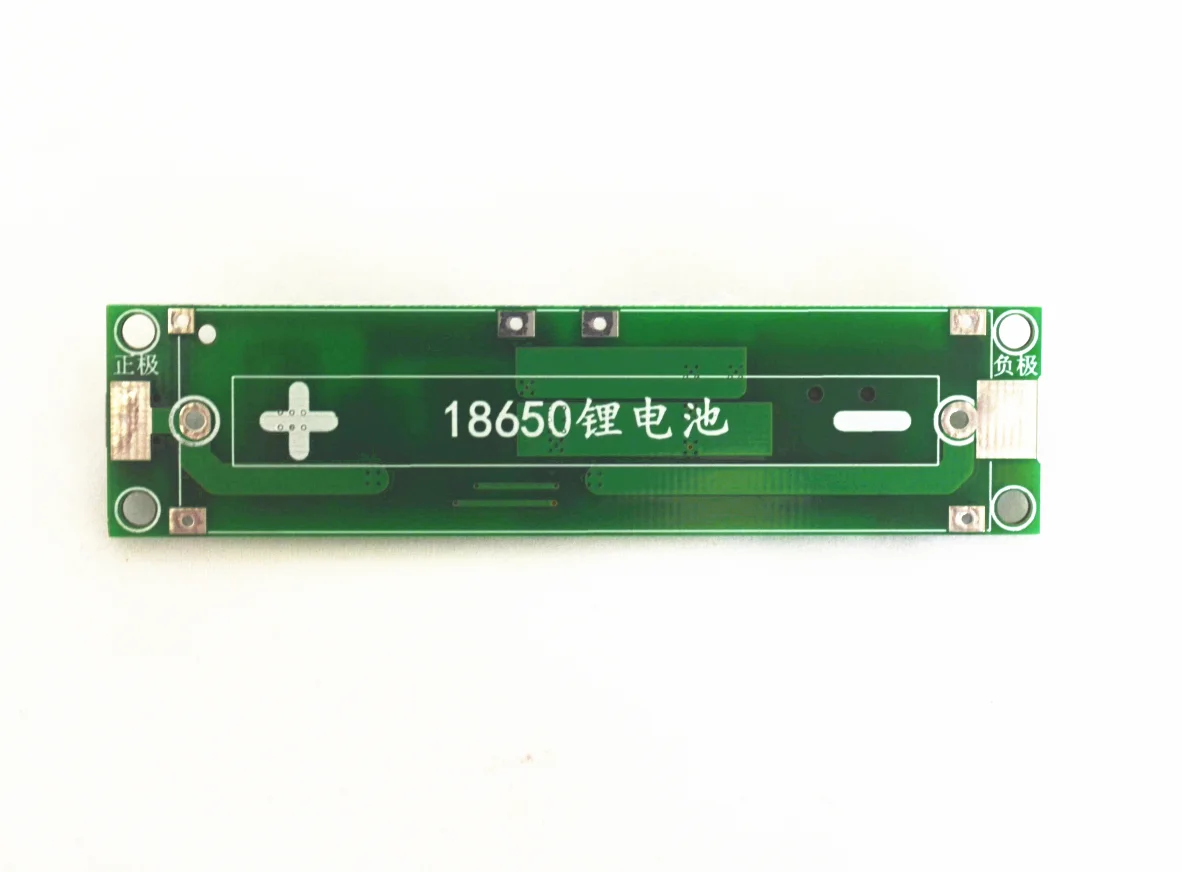

18650 Литий Батарея Boost модуль 5V2A зарядная плата UPS непрерывного защита интегрированная система доска 2.4A высокий ток

Тип 1: материнская плата + Прямая Батарейная коробка
Тип 2: материнская плата + патч-бокс для аккумулятора

Этот модуль 2019 новая версия высокой мощности, Support5V 2.4a выход.

Специальное управление мобильным питанием SupplyIC, максимальная производительность 2.4a @ 5 VBoost выход, DC-DCBoost давление достигается ± 1% точность, может обеспечить до 90% выше повышения эффективности преобразования, продлить срок службы батареи.

* Батарея с перегрузкой, перегрузкой, защитой от тока, имейте в видуНе могу подключение аккумулятора задняя крышка。

Один модуль Функция Описание

lУправление Зарядка

1. по умолчанию useusbhigh line5V/1 ACharge, он может быть заполнен и помещен одновременно. redLEDlamp (D5) яркий для состояния зарядки, полный задний красный свет (D5) тушение, Полный световой индикатор (D6) яркий.

2. это также может быть used5V блок питания 2 AAnd выше блока питания, подключите бустер батареи board2ACharge + and2ACharge-(не подлежит обратному), может достичь 5В/2 асинхронизации переключатель зарядки, нет выхода в это время.

Пожалуйста, выберите схему зарядки в зависимости от фактической ситуации.。

lПовышение функции

1. Boost устройство плавного пуска Функция
Чип имеет функцию boost soft start, при запуске boost ток будет постепенно увеличиваться до максимального., гарантируем стабильность системы.

2. USBDischarge функция
Режим ожидания нажмите на клавиатуру, чтобы получить доступ к usb-разрядке, в данный момент чип контролирует пару аккумуляторов USB Boost разряда.

3. Защита от перегрузки по току
Когда нагрузка по току, увеличивается, затем система запускается функция защиты от перегрузки, чип USB Выход путь, после того, как в течение определенного периода времени, он переходит в режим ожидания. 。

4. Защита от короткого замыкания
Когда ток нагрузки увеличивается, чип входит в состояние суждения короткого замыкания, если короткое замыкание удаляется, чип перезапускается и повышает, если он прошелРазделСтатус короткого замыкания не был выпущен после того, как чип выключил выход и входит в режим ожидания.

5. Функция обнаружения без нагрузки
Когда ток выхода USB меньше80MA Время, индикатор питания загорается, это означает, что ток нагрузки очень низкий.; продолжить20s Время, чип судит внешнюю нагрузку, введите режим ожидания.

6. Функция подсказки низкой мощности
Когда напряжение аккумулятора ниже 3,2 в после, лампа D1 с частотой 1 Гц начинает мерцать, означает, что питание аккумулятора в системе является недостаточным. нужно заряжать 。 батареи по-прежнему разряжаются, когда напряжение ниже 2,8 В, активирует работу системы, светодиодный индикатор мигает через 4 секунды, система переходит в режим ожидания.

lФункция защиты от перегрузки

1. Зарядное устройство USB с защитой от короткого замыкания
При зарядке через USB короткое замыкание чип будет выключен с USB выхода, гаснет индикатор электричества лампы; USB короткое замыкание, выход USB открывается, индикатор электричества загорается, автоматическая зарядка восстановления.

2. Среднее защита от короткого замыкания
Происходит в некоторых экстремальных состояниях короткого замыкания USB, чип не может обнаруживать состояние короткого замыкания, но он все еще может быть отключен. Выход USB, исходное состояние будет автоматически восстановлено после удаления короткого замыкания. защитные устройства не повреждены, на конце аккумулятора не будет сильного тока. защита IC без защиты

3. Защита от перенапряжения на выходе

Вне перенапряжения, чип будет контролироваться, чтобы выключить выход USB, предотвратить подключение портативных устройств USB повреждены от перенапряжения, индикатор мигает, быстрое исключением, сброс состояния после возврата напряжения к нормальному.

4. Чип Температура функцию защиты
Когда температура внутри чипа слишком высока, чип входит в ограниченную температуру защиты, если заряжен, уменьшите ток зарядки; если давление увеличено, уменьшите выходное напряжение.

5. Защита от перегрева чипа
Если температура чипа слишком высока, закройте interiorMOS, восстановите работу после температуры decreasesdo.

lЗарядка Дисплей режим

1.Режим зарядки аккумулятора:

1 ACharge:

Красный свет для зарядки (D5) Яркий, зеленый свет (D6), Не яркий,

Красный свет в Полное время (D5) Не яркий, зеленый свет (D6) Яркий 。

2 ACharge:

2.Режим разрядки аккумулятора:

=====================================================

Два модуля Описание основной информации

Размер модуля: 89*22*25 мм (задняя крышка батарейного отсека)

89*22*31 мм (батарейный блок вставляется непосредственно на заднюю часть)

Диаметр монтажного отверстия модуля is3mm

Входное напряжение: DC5V

Output5V: Максимальная current2A (зарядной источник питания должен быть больше than2ACurrent Возможность вывода) 。

Нагрузка: Выходная положительная и отрицательная нагрузка соединения полюса

Размер продукта: карта:

Примечания: если короткое замыкание управляется по ошибке, оно входит в состояние защиты и не выводится. (защита от избыточного заряда благодаря литиевых батарей, защита от разрядки, ограничение тока защита, защита от перегрева, Выход защита от короткого замыкания, защита входного напряжения), Access5VCharge автоматическая активация re Выход 。

Вопросы, требующие внимания: есть некоторые на доске. компоненты MosOther, легко поврежденные индукцией или статическим питанием паяльника, убедитесь, что используемый паяльник заземлен (и заземляющие провода соединены рядами и вставками.), лучше носить электростатические перчатки.

Три использование модуля

1) один источник питания батареи, батареи могут быть отключены и заменены в любое время

2) подходит для схемы источника питания бесперебойного источника питания, такого как низкое энергопотребление, оборудование и инструменты постоянного тока, самозапуск отключения питания, Самостоятельная зарядка вызова.

3) не только toUPSfunction, он используется для многих целей.; полный заряд может быть использован как низкая мощность Блок питания для мобильного телефона; его можно использовать в качестве подставки для Временная Чрезвычайная зарядное устройство для литиевых батарей

Пять Modular100 % качественная сьемка
