Описание

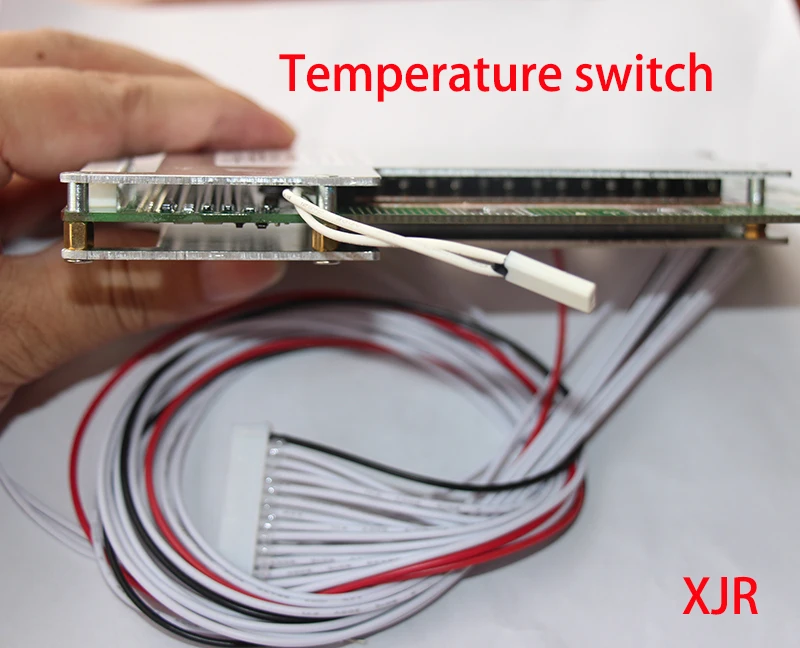

19 S 120A липолитиевый полимер БМС/PCM/PCB фрезерный станок для Батарея защиты печатной платы за 19 упаковок 18650 литий-ионный аккумулятор Батарея сотовый с баланса с температурный переключатель
Примечание:Это BMS с функцией сохранения баланса. Ваш батарейный Контролер матч, батареи должны иметь частая периодичность, в том случае, если вы не уверены, пожалуйста, используйте новый бренд батарея.
Это версия S, зарядка и разрядка используют тот же порт.
Если вы хотите зарядить и разрядить, используйте разный порт, пожалуйста, выберите вариант D.
Особенности:
1) Высокая точность напряжения микросхема вольтметра;
2) терминал зарядного устройства, используя высокий прибор для измерения напряжения;
3) Встроенный трехступенчатый сверхтока микросхема вольтметра (перегрузок по току 1, перегрузки по току 2, а также загружать защита от короткого замыкания);
4) МОС транзистор может контролировать заряд и разрядку аккумулятора;
5) низкий режим ожидания потребление тока.
60A версия, Непрерывный рабочий ток: 60A по току: 120A
80A версия, Непрерывный рабочий ток: 80A по току: 160A
100A версия, Непрерывный рабочий ток: 100AОт перегрузки по току: 200A
120A версия, Непрерывный рабочий ток: 120AОт перегрузки по току: 240A
120A версия высокой интенсивности параметры:
Над зарядкой: 4,25 в
Перегрузка: 2,8 В
Напряжение заряда: 4,2 в * 19 = 79,8 в
Непрерывный рабочий ток: 120A
От перегрузки по току: 240A
Напряжение баланса: 4,2 в
Баланс ток: 50mA
Размер: 150 мм * 102 мм * 15 мм
Версия S: зарядка и разрядка используют тот же порт
Зарядка: B + и C-
Разрядка: B + и C-
Не используйте P-, P-для разного порта.
Последовательности проводки:Первый припоя линия B-отрицательная клемма аккумулятора, подключите балансный кабель к батарее (B1 B2. .. B19), вставьте кабель (гнездо), после проверки, затем подключите c-линию, затем посмотрите на количество общего напряжения аккумулятора, если напряжение между C-и B + равное общее напряжение, это должно работать правильно.
Шаг 1: Подключение аккумулятора, внимательно проверьте
Шаг 2: Подключите балансный кабель, первый низкий бит, последний высокий бит.
Область применения:
19 S Li-ion18650, LiCoO2, LiMn2O4, Li (NiCoMn) O2 аккумуляторные батареи
19 S заряжаемые аккумуляторы lipo
Обратите внимание:
1. Пожалуйста, обратите внимание на состояние использования входного и выходного напряжения и тока нагрузки, сделать защитную пластину в энергопотреблении не более, чем Спецификация позволяет энергопотребление;
2. Подключение аккумулятора не будет иметь статуса разрядки, в этом случае, подключение заряда может быть восстановлено в нормальном рабочем состоянии;
3. Если набор батарей с перегрузкой и перезарядкой, bms не может быть заряжен и разряжен.
