Описание

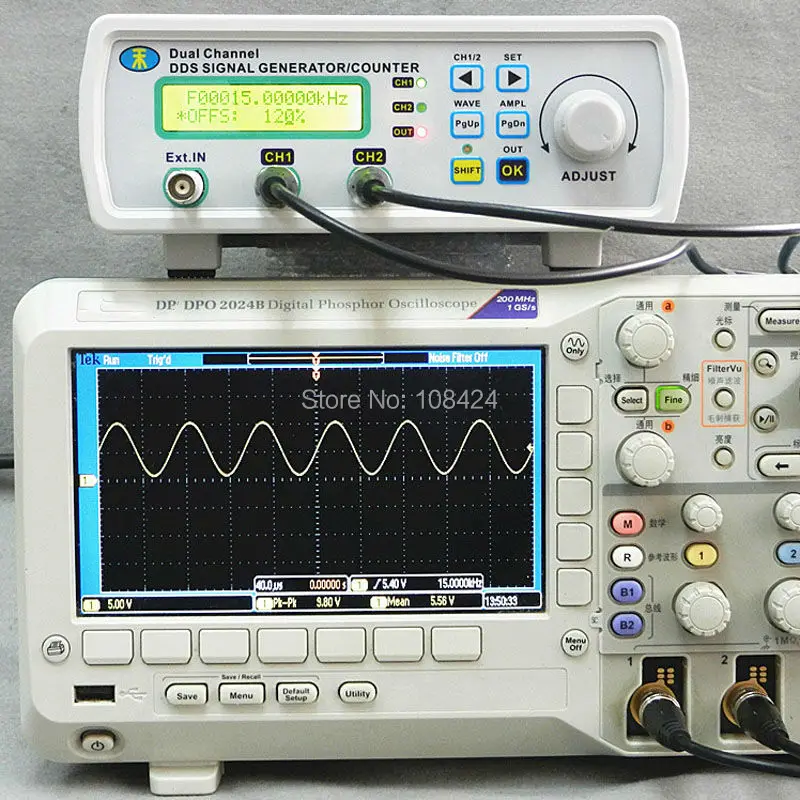

1 * MHS-5200P/P + Серия двухканальный DDS генератор сигналов
1 * DC12V адаптер питания и кабель
1 * USB кабель
2 * Сигнальный соединительный кабель
1 * программное обеспечение и ручной CD
Параметры
| Проект | MHS-5200P параметры встроенного усилителя мощности | MHS-5200P + Колонка со встроенным усилителем Параметры |
| Полоса пропускания сигнала | 0 кГц ~ 80 кГц | 0 кГц ~ 5 МГц |
| Выход амплитуда сигнала | 30mVp-p ~ 30Vp-p | 30mVp-p ~ 30Vp-p |
| Максимальный выходной ток | 1A | 300mA |
| Максимальная выходная мощность | 15 Вт * 2 | 4,5 Вт * 2 |
Выход защита от короткого замыкания Защита | Да | Да |
| Проект | Параметры MHS-5200P/P + | ||
Ключ Особенности | Частота Диапазон | Синусоида | Обычный режим: |
| MHS-5200P-06M: 0 Гц ~ 6 МГц; | |||
| MHS-5200P-12M: 0 Гц ~ 12 МГц; | |||
| MHS-5200P-20M: 0 Гц ~ 20 МГц; | |||
| MHS-5200P-25M: 0 Гц ~ 25 МГц | |||
| Квадратная/Треугольная/Пилообразная/произвольная/ttl цифровая сигнальная волна | 0 Гц ~ 6 МГц | ||
| Выход модуляции | Частота развертки | ||
| Типы сигналов | Синус, квадрат, треугольник, пильный подъемник, ttl цифровая сигнальная волна, Arb | ||
| Сигналов Длина | 2048 точка | ||
| Частота дискретизации | 200MSa/s | ||
| Амплитуды сигнала разрешение | 12 бит | ||
| Минимальная частота Разрешение | 10 МГц | ||
| Допуск частоты | ±5×10-6 | ||
| Стабильность частоты | ±1×10-6 | ||
| Амплитудный диапазон (от пика до пика) | 5mVp-p ~ 20Vp-p (12 МГц или меньше) | ||
| 5mVp-p ~ 15Vp-p (12 МГц выше) | |||
| Выход сопротивление | 50Ω±10% | ||
| Разрешение амплитуды | 1mVp-p (-20 dBAttenuation) | ||
| 10mVp-p (не разлагается) | |||
| Амплитуда стабильности | ± 5% (каждые пять часов) | ||
| Ошибка амплитуды | ± 1% + 10 мВ (частота 1 кГц, 15 Vp-p) | ||
| Офсетная печать диапазон | -120% ~ + 120% (соотношение смещенного напряжения и амплитуды сигнала) | ||
| Смещения Разрешение | 1% | ||
| Фазы разрешение | 1 ° | ||
| Произвольной формы | Количество | 16 групп | |
| Глубина памяти/группа | 1KB/16 Группа | ||
| Внешние измерения | Частотный диапазон | Время затвора = 10 с 0,1 Гц-60 МГц | |
| Время затвора = 1 с 1 Гц-60 МГц | |||
| Время затвора = 0,1 с 10 Гц-60 МГц | |||
| Время затвора = 0,01 с 100 Гц-60 МГц | |||
| Вход диапазон напряжения | 0.5Vp-p ~ 20Vp-p | ||
| Диапазон измерений | 0 ~ 4294967295 | ||
| Подсчет | Вручную | ||
| Выбор источника | 1. Внутренний вход (сигнал переменного тока), | ||
| 2. Вход TTL_IN (цифровой сигнал) | |||
| Интерфейс | Интерфейс | Использование USB-последовательных интерфейсов | |
| Связь скорость | 57600bps | ||
| Протокол | Используя командную линию, соглашение | ||
| Мощность питания | Адаптер питания переменного тока | DC12V | |
| Размер | Длина × ширина × высота | 180 × 190 × 71 мм | |
| Вес нетто | Одиночный | 680 г | |
На основе MHS-5200A, серия MHS-5200P/P + увеличивает двухканальный усилитель мощности. На передней панели CH1 и CH2 Диапазон выходной амплитуды составляет 5mVp-p ~ 20Vp-p; на задней панели терминала CH1 и CH2 (усилитель мощности) Выходное напряжение сигнала амплитудный диапазон составляет 30mVp-p ~ 30Vp-p. С током до 1 А, который может управлять устройствами высокой мощности, такими как светодиодный светильник.
Технология прямого цифрового синтеза (DDS) и высокоскоростной микропроцессор FPGA MCU
Каналы могут работать синхронизированно или по отдельности, а Фаза регулируется.
Поддержка пользовательской произвольной формы волны;
С аттенюатором-20 дБ минимальное амплитудное разрешение достигает 1 мВ.
Имеет четыре выхода ttl с переменным разницей фаз.
Все параметры могут быть калиброваны с помощью внутренней программы.
Протокол открытой связи способствует разработке второй программы.
ПК может использоваться в качестве компьютера-хоста для управления прибором и обработки произвольной формы волны.
Характеристики
- Номер модели
- MHS-5200P-25M
- Индивидуальное изготовление
- Да
- Материалы для самостоятельного изготовления
- Электрический
