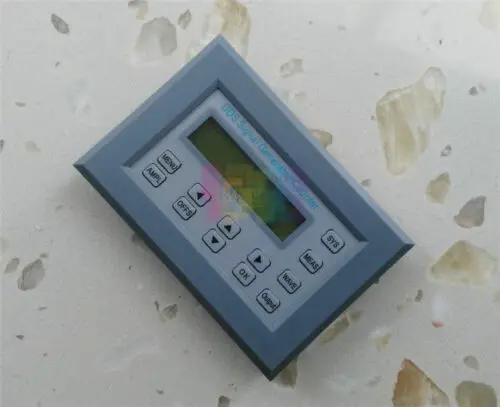

2-20 МГц панель DDS функция генератор сигналов Модуль 20VPP мульти форма волны/PWM

SGP3000 серии DDS генератор сигналов является экономически эффективным, Универсальный генератор сигналов продукт, инструмент использует большие масштабные FPGA интегральные схемы и высокоскоростной микропроцессор MCU, Внутренняя схема активный кристалл в качестве эталона, высокая стабильность сигнала. Технология поверхностного монтажа, значительно улучшает уровень шума и срок службы прибора. Интерфейс дисплея с ЖК-дисплеем 1602 разделен на две линии, верхняя линия показывает частоту тока, следующая линия отображает другие параметры или характеристики переменной. Генератор сигналов прибора, Сканирование сигналов, измерение и использование параметров имеют большие преимущества, является инженером электроники, лабораториях электроники, производственных линий и обучения, исследования идеальный тест, измерительное оборудование. SGP3000 модель прибора последних двух цифр 00 показывает ограничения (МГц) частоты синусоидальной волны на модели прибора. Пример: SGP3002, 02 означает модельную синусоидальную выходную частоту до 2 МГц.

Этот инструмент имеет следующие основные особенности:

1. Волновая форма вида

Может выводить синусоидальную волну, квадратную волну (переменный рабочий цикл), треугольную волну, импульсную волну (ширина импульса может быть точно установлена), восходящая Форма волны пила, Нисходящая Форма волны пила, четыре импульсные квадратные колонны, квадратные колонны Bamai сигналы общей формы и т. Д.

2. Функция пульса

Ширину импульса можно точно установить между 10nS-1S, ширину импульса и частоту можно отрегулировать самостоятельно; на любой частоте, ширине импульса и может поддерживать фиксированное значение, Установленное пользователем.

3. Функция серийной съемки

Функция Burst может быть точно контролируемый инструмент выходы 1-65536 импульсный поезд;

4. Измерение универсальность

Сочетания клавиш, имеющий ключ для ввода функция интерфейса, прибор может измерять не только частоту, но также имеет 10-битная десятичный счетчик.

5. Точность регулировки уровня смещения

Этот уровень смещения инструмента может-10 В до + Точная непрерывная регулировка между 10 в, эта функция в экспериментальном поле датчик, имитатор сигналов, Обучающие эксперименты являются нужными условиями. (Например: вход в цепь компаратора с амплитудой 1 в, 2,5 в, смещение малого сигнала)

6. Функция развертки

Машина может достичь линейной развертка по частоте и логарифмической развертка по частоте два режима сканирования, максимальное время до 999 секунд развертки, частота запуска развертки и частота остановки можно установить.

7. Легко устанавливается

Панель встраивания монтажной структуры, удобные продукты, оборудование интеграции.

8. Широкий диапазон напряжения

Родная поддержка DC14V-DC35V широкий диапазон напряжения.

Инструмент имеет следующие отличные технические параметры и функциональные особенности:

♦ Высокая точность частоты: до 10-6 уровня точности частоты;

● Высокочастотное Разрешение: полный диапазон разрешения частоты 10 МГц;

♦ Рабочий цикл можно отрегулировать самостоятельно (от 1% до 99%);

♦ Отсутствие ограничения диапазона: Полный диапазон частот, независимо от файла, прямой цифровой настройки;

♦ Волны точности высоты: форма выходного сигнала с помощью функции, рассчитанного синтеза значения, высокая точность сигнала, меньше искажения;

● Функции сканирования: можно установить сканирование линейной и логарифмической частоты, запуск сканирования и конечные точки;

♦ Характеристики хранения: можно хранить 30 групп параметров состояния инструмента, заданных пользователем, можете ли вы в любое время использовать;

♦ Работа: все ключевые операции, ЖК-дисплей 1602 на английском языке;

● Высокая надежность: LSI, технология поверхностного монтажа, высокая надежность, длительный срок службы;

♦ Измерение частоты: есть функция счетчика частоты 60 МГц, Измерение внутренней/внешней частоты сигнала.
