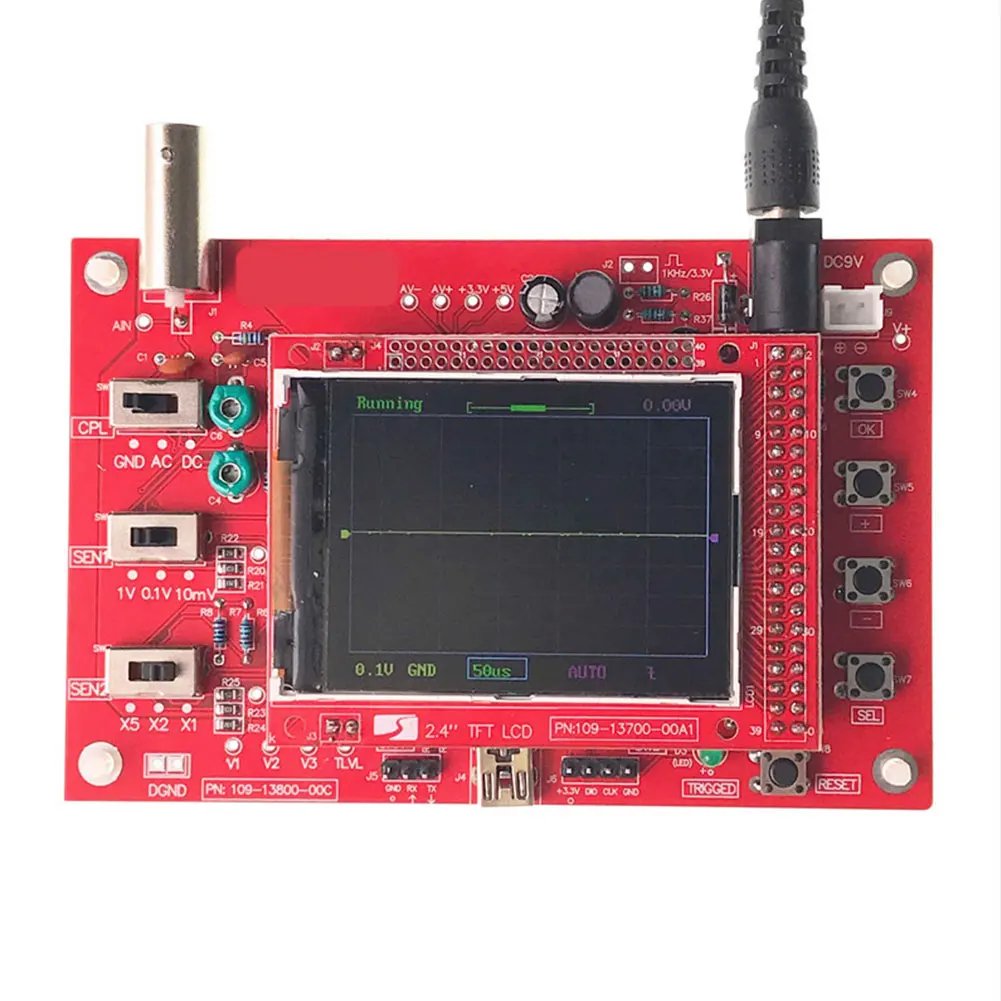

2,4 дюймовый осциллограф регистраторы данных карманный портативный сварной TFT экран дисплея Частотный комплект цифровой корпус крышка

Особенности:
Этот комплект использует процессор ARM Cortex-M3 (STM32F103C8), и включает в себя 2,4 дюймовый цветной tft-экран, может использоваться в качестве тестовой платы ARM.
Может быть вторичное развитие на основе этого комплекта, например, его можно изменить на милливольтметр, регистраторы данных.
Регулируемое вертикальное смещение, и с инструкциями.
С автоматическими, обычными и одностворчатыми режимами, легко запечатлеть момент сигнала.
Доступный поднимающийся или падающий триггер края.
Видимая предыдущая форма сигнала триггера (отрицательная задержка).
Может замерзнуть в любое время изогнутый дисплей (функция удержания).
Поставляется 1 Гц/3,3 В квадратный волновой пробный источник сигнала.
С цифровым дисплеем параметров волновой формы, включая частоту, период, ширину импульса, коэффициент нагрузки, Макс./мин./AVG./-/виртуальных значений.
Функция хранения сигналов: не потеряет форму сигнала после отключения питания.
Короткое замыкание и обнаружение открытого замыкания: может помочь потребителю узнать ошибку пайки.
Функция распознавания контроллера TFT.
Технические характеристики:
Тип: оболочка/без оболочки
Максимальная частота дискретизации в реальном времени: 1 Мбит/с
Cury: 12Bit
Глубина пробоотборника: 1024 байт
Аналоговый, диапазон пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивный способ)
Вход сопротивление: 1mом
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Режимы соединения: DC/GND
Горизонтальный диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивных способов)
Напряжение питания: 9 В постоянного тока
Размер печатной платы: 117*76 мм/4,6 * 3in
Размер экрана: 52*40 мм/2 * 1.57in
Размер Pkage: 18*12,5*3 см/7,08*4,92*1,18 дюйма
Советы:
Этот набор DIY припаян!
Метод отображения параметров формы сигнала открытия/закрытия: Поместите курсор в базовое положение времени и нажмите кнопку [OK].
Метод сохранения формы сигнала: Нажмите [SEL] и [+] одновременно.
Способ вызова сохраненной формы сигнала: Нажмите [SEL] и [-] одновременно.
Способ входа в тестовый режим: Нажмите [OK] и нажмите [RESET] кнопку. Если вы видите светодиодный фонарик быстро, это означает, что PB или PC Порт одночипового компьютера (эти порты содержат соединение с ЖК-дисплеем) имеет короткую цепь, который необходимо найти и удалить. Если вы видите светодиодный мигание в течение 4 секунд, вы можете использовать вольтметр, чтобы найти возможные отверстия в соединительных линиях, связанных с портом MCU. Пожалуйста, обратитесь к инструкции для получения подробной информации.
Pkage включает в себя:
1 * DSO138 DIY цифровой осциллограф комплект
1 * зонд
3 * Руководство пользователя (на английском языке)
Примечание:
1. Из-за разницы в освещении и экране, товар & #039; s цвет может немного отличаться от изображения.
2. Возможны отклонения на 0,5-2 см из-за ручного измерения.
