Описание

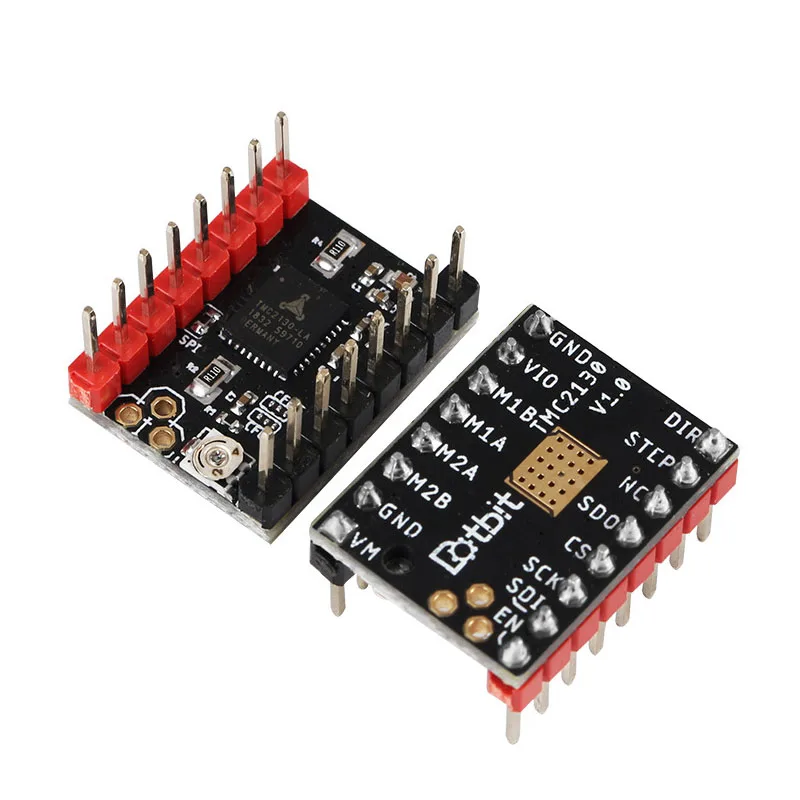

2/4 шт TMC2130 шагового двигателя StepStick Mute драйвер тихий 256 высокое подразделение для мкс/Ramps1.4-1,6/Lerdge X K/Румба материнская платаУправляющие текущие Алгоритмы и правила
1. Vref измеряет напряжение Gnd и средний конец потенциометра.
2. При измерении напряжения необходимо не подключать двигатель, иначе легко сжечь привод.
3. При измерении напряжения источник питания должен быть подключен не только к источнику питания USB.
Пожалуйста, обратите особое внимание на направление, не связывайтесь!
Инструкции:
1. При использовании на плате управления принтером, пожалуйста, держите три перемычки под разъемом.
2. Из-за характеристик чипа, мы должны сделать хорошую работу охлаждения меры! Радиатор крепится непосредственно на печатную плату. Обратите внимание на направление радиатора. В противном случае радиатор будет подключен к каждому контакту и вызовет короткое замыкание. См. рисунок ниже для конкретного использования.
3. направление двигателя напротив A4988 и DRV8825. Если вы хотите, чтобы заменить A4988 непосредственно, пожалуйста, настроить прошивки или подключение двигателя.
Комплектация: 2 шт./4 шт. TMC2130V1.0
Характеристики
- Бренд
- Anet
- Тип товара
- Драйвер
- Номер модели
- TMC2130V1.0
