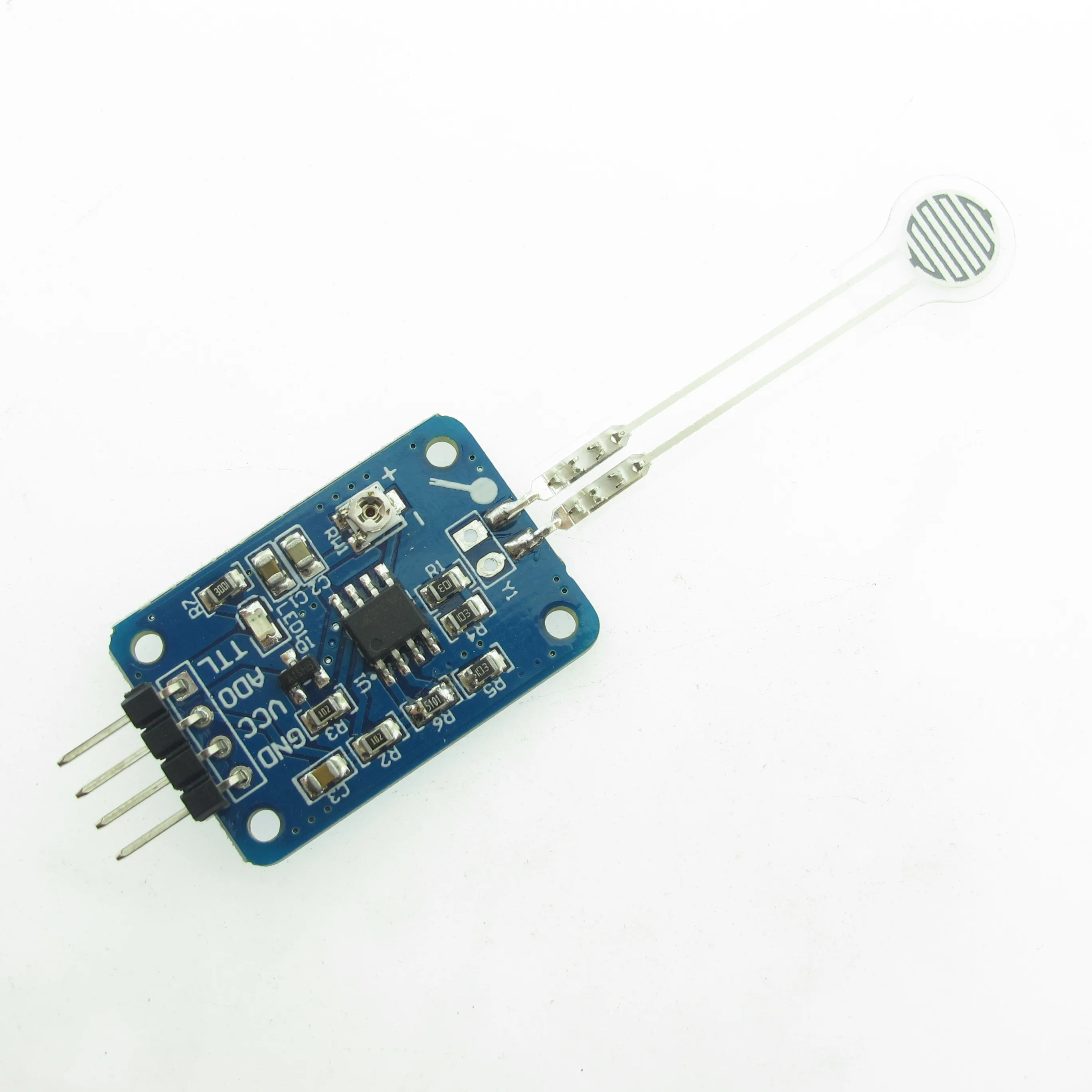

2-5kg10 20 кг Датчик давления пленки сопротивление преобразования напряжения модуль усилителя гибкий чувствительный к давлению обнаружения

Напряжение питания: 5 В

Рабочая сила тока 4MA

Модуль усиливает значение выходного напряжения путем обнаружения преобразования давления.

Выходной аналоговый порт 0-5 в аналоговое значение выход значения выходного напряжения отличаются в зависимости от силы нажатия.

Аналоговый выход порта может быть подключен к измерителю напряжения, одночиповый микрокомпьютер ARDUINO устройства, которые поддерживают вход напряжения 。

Модуль также имеет пороговый выход, только когда сила достигает, что высокий уровень выход.

Выходной порт уровня может управлять приводом 5 V 1 aоборудование

Пороговая чувствительность выходного порта регулируется 。

Определение интерфейса напечатано на плате для легкой проводки

4А 2 ммвинт монтажное отверстие положение

Размер: 30X20 (единица миллиметра)

Вес: 2,7 (единица грамм)

----------------------------------------------------------------------------------------

Пленочный гибкий резистор давления к выходному напряжению 。

Значения выходного напряжения отличаются в зависимости от силы прессования. Метод тестирования нажмите на головку датчика давления вручную, и выходное напряжение модуля усилителя изменится.

Обратите внимание, головка датчика напряжена максимально равномерно., не нажимайте острыми предметами.

Применяется для противоугонной защиты, обнаружения объектов, тестирования сидений и т. Д.

Гибкий датчик давления изготовлен из ультратонкой пленочной подложки на основе нового нано чувствительного к давлению материала и удобного модуля Young's., как водонепроницаемый, так и

Чувствительная к давлению двойная функция 。 когда датчик обнаруживает внешнее давление, изменение значения сопротивления датчика, принимает

Схема позволяет датчику преобразовывать сигнал давления в выходной электрический сигнал с соответствующей изменяющейся интенсивностью после обнаружения изменения давления.

2 кг 5 кг 10 кг 20 кг Датчик давления пленки время выбрать диапазон. Кг

2 кг + модуль преобразования

5 кг + модуль преобразования

10 кг + модуль преобразования

20 кг + модуль преобразования

До тех пор, пока модуль усилителя преобразования

Тестовый метод, подключенный к источнику питания 5 в постоянного тока, нажмите на головку датчика, когда значение давления достигает набора thresholdLEDLight up.
