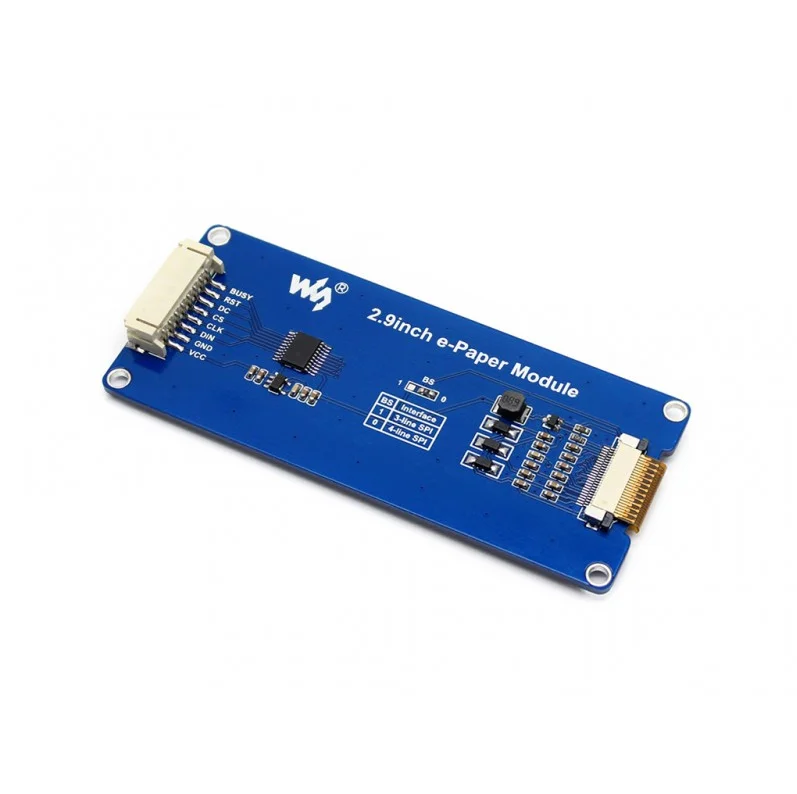

2,9 дюймовый модуль электронной бумаги(C) 296x128 модуль электронной бумаги желтый черный белый трехцветный интерфейс SPI широкий угол обзора

Описание

296x128, 2,9 дюймовый модуль E-Ink дисплея, желтый/черный/белый трехцветный, SPI интерфейс

Обзор

Это модуль дисплея E-Ink, 2,9 дюйма, разрешение 296x128, со встроенным контроллером, связываясь через SPI интерфейс, поддерживает желтый, черный и белый трехцветный дисплей.

Благодаря таким преимуществам, как ультра низкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности

Нет подсветки, долго отображает последнее содержимое даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Интерфейс SPI, для подключения с платами контроллера, такими как Raspberry Pi/Arduino/Nucleo и т. Д. Бортовой преобразователь напряжения, совместимый с 3,3 V/5 V MCUs Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Технические характеристики

Рабочее напряжение: 3,3 В/5 В Интерфейс: 3-провод SPI, 4-провод SPI Контурный Размер: 89,5 мм × 38 мм Размер дисплея: 66,89 мм × 29,05 мм Шаг точки: 0,138 × 0,138 Разрешение 296 × 128 Цвет дисплея: желтый, черный, белый Серый уровень: 2 Время полного обновления: 15 с Мощность обновления: 26,4 МВт (тип) Мощность в режиме ожидания: 0,017 МВт Угол обзора:> 170 °

Интерфейс

Символ	Описание продукта:
VCC	3,3 В/5 В
GND	Заземления
DIN	SPI MOSI pin-код
CLK	SPI SCK pin-код
CS	Выбор чипа SPI, низкий уровень активности
Постоянного тока	Выбор данных/команд (высокий для данных, низкий для команды)
RST	Внешний сброс, низкий активный
BUSY	Выход состояния занятого, низкий активный

Размеры

Развития ресурсы

Вики:Www.waveshare.com/wiki/2.9inch_e-Paper_Module_ (C)

Посылка содержание

Вес:0,037 кг

2,9 дюймовый модуль электронной бумаги (C) x1 PH2.0 20 см 8Pin x1

Гид по выбору

Номер изделия:	Цвета	Серая шкала	Разрешение	Размер дисплея (мм)	Контурный Размер (мм)	Время полного обновления	Частичное обновление	PI заголовка1	Интерфейс
1,54 дюймовый модуль электронной бумаги	Черный, белый	2	200 × 200	27,60 × 27,60	48,0 × 33,0	2	√	×	SPI
1,54 дюймовый модуль электронной бумаги (B)	Красный, черный, белый	2	200 × 200	27,60 × 27,60	48,0 × 33,0	8	×	×	SPI
1,54 дюймовый модуль для электронной бумаги (C)	Желтый, черный, белый	2	152 × 152	27,51 × 27,51	48,0 × 33,0	27	×	×	SPI
2,13 дюймов e-paper шляпа	Черный, белый	2	250 × 122	48,55 × 23,71	65,0 × 30,2	2	√	√	SPI
2,13 дюймов e-paper HAT (B)	Красный, черный, белый	2	212 × 104	48,55 × 23,71	65,0 × 30,2	15	×	√	SPI
2,13 дюймов e-paper HAT (C)	Желтый, черный, белый	2	212 × 104	48,55 × 23,71	65,0 × 30,2	15	×	√	SPI
2,13 дюймов e-paper HAT (D)	Черный, белый	2	212 × 104	48,55 × 23,71	59,2 × 29,2	2	√	√	SPI
2,7 дюймов e-paper шляпа	Черный, белый	2	264 × 176	57,29 × 38,19	85,0 × 56,0	6	×	√	SPI
2,7 дюймов e-paper HAT (B)	Красный, черный, белый	2	264 × 176	57,29 × 38,19	85,0 × 56,0	15	×	√	SPI
2,9 дюймовый модуль электронной бумаги	Черный, белый	2	296 × 128	66,89 × 29,05	89,5 × 38,0	2	√	×	SPI
2,9 дюймовый модуль электронной бумаги (B)	Красный, черный, белый	2	296 × 128	66,89 × 29,05	89,5 × 38,0	15	×	×	SPI
2,9 дюймовый модуль электронной бумаги (C)	Желтый, черный, белый	2	296 × 128	66,89 × 29,05	89,5 × 38,0	15	×	×	SPI
2,9 дюймов e-paper HAT (D)	Черный, белый	2	296 × 128	66,90 × 29,06	79,0 × 36,7	2	√	√	SPI
4,2 дюймовый модуль электронной бумаги	Черный, белый	2	400 × 300	84,80 × 63,60	103,0 × 78,5	4	×	×	SPI
4,2 дюймовый модуль электронной бумаги (B)	Красный, черный, белый	2	400 × 300	84,80 × 63,60	103,0 × 78,5	15	×	×	SPI
4,2 дюймовый модуль электронной бумаги (C)	Желтый, черный, белый	2	400 × 300	84,80 × 63,60	103,0 × 78,5	15	×	×	SPI
4,3 дюймовый модуль электронной бумаги UART	Черный, белый	4	800 × 600	88,00 × 66,00	118,0 × 75,0	1,5	×	×	UART
5,83 дюймов e-paper шляпа	Черный, белый	2	600 × 448	118,8 × 88,26	125,4 × 99,5	3,5	×	√	SPI
5,83 дюймовый e-paper HAT (B)	Красный, черный, белый	2	600 × 448	118,8 × 88,26	125,4 × 99,5	14	×	√	SPI
5,83 дюймов e-paper HAT (C)	Желтый, черный, белый	2	600 × 448	118,8 × 88,26	125,4 × 99,5	26	×	√	SPI
6 дюймов e-Бумага шляпа	Черный, белый	16	800 × 600	122,4 × 90,6	138,4 × 101,8	<1	√	√	USB/SPI I80/I2C
7,5 дюймов e-paper шляпа	Черный, белый	2	800 × 480	163,20 × 97,92	170,2 × 111,2	5	×	√	SPI
7,5 дюймов e-paper HAT (B)	Красный, черный, белый	2	640 × 384	163,20 × 97,92	170,2 × 111,2	16	×	√	SPI
7,5 дюймов e-paper HAT (C)	Желтый, черный, белый	2	640 × 384	163,20 × 97,92	170,2 × 111,2	16	×	√	SPI
7,8 дюймов e-paper шляпа	Черный, белый	16	1872 × 1404	158,18 × 118,64	173,8 × 127,6	<1	√	√	USB/SPI I80/I2C
9,7 дюймов e-paper шляпа	Черный, белый	16	1200 × 825	202,8 × 139,43	218,8 × 156,4	<1	√	√	USB/SPI I80/I2C
10,3 дюймов e-paper HAT (D)	Черный, белый	16	1872 × 1404	209,66 × 157,25	227,7 × 165,8	<1	√	√	USB/SPI I80/I2C
12,48 дюймовый модуль электронной бумаги	Черный, белый	2	1304 × 984	252,98 × 190,90	280,0 × 229,5	<8	×	√	SPI
12,48 дюймовый модуль для электронной бумаги (B)	Красный, черный, белый	2	1304 × 984	252,98 × 190,90	280,0 × 229,5	<16	×	√	SPI

Pi Header: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает платы серии Raspberry Pi
