Описание продукта:

Обзор

Это 2-изолированный канал RS485 расширения шляпа предназначен для Raspberry Pi, принимает SC16IS752 + SP3485 решение, со встроенной защиты цепей, таких как изоляцией питания, ADI Магнитный изоляции и Телевизоры диода, и т. д.

Легко контролировать 2-х канальный RS485 для авто transceiving через интерфейс SPI. Благодаря своей быстрой связи, стабильности, надежности и безопасности, это идеальный выбор для таких сфер, как Промышленная Автоматизация.

Особенности

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает платы серии Raspberry Pi Принимает SC16IS752 + SP3485 двухчиповое сочетание, преобразует SPI в RS485, скорость передачи данных до 921600bps Позволяет передавать данные вручную или автоматически, настраивается DIP-переключателем Бортовой телевизор (подавитель переходного напряжения), эффективно подавляет перенапряжение и переходное напряжение спайки в цепи, молниеносный и антиэлектростатический Встроенные предохранители и защитные диоды, обеспечивают стабильные выходы тока/напряжения, обеспечивают защиту от перегрузки по току/перенапряжения, улучшает ударопрочность Встроенные светодиоды для индикации состояния питания и трансивера Пробой SPI контрольные контакты, для соединения с хост-контрольными платами, как Arduino Поставляется с инструментами разработки и руководством (примеры на C и pyton)

Технические характеристики

Чип расширения UART: SC16IS752 RS485 трансивер: SP3485 Связь интерфейс SPI Скорость передачи данных: 300 ~ 921600 бит/с Рабочее напряжение: 3,3 В/5 В Размеры: 65 мм × 56,5 мм Размер монтажного отверстия: 3,0 мм

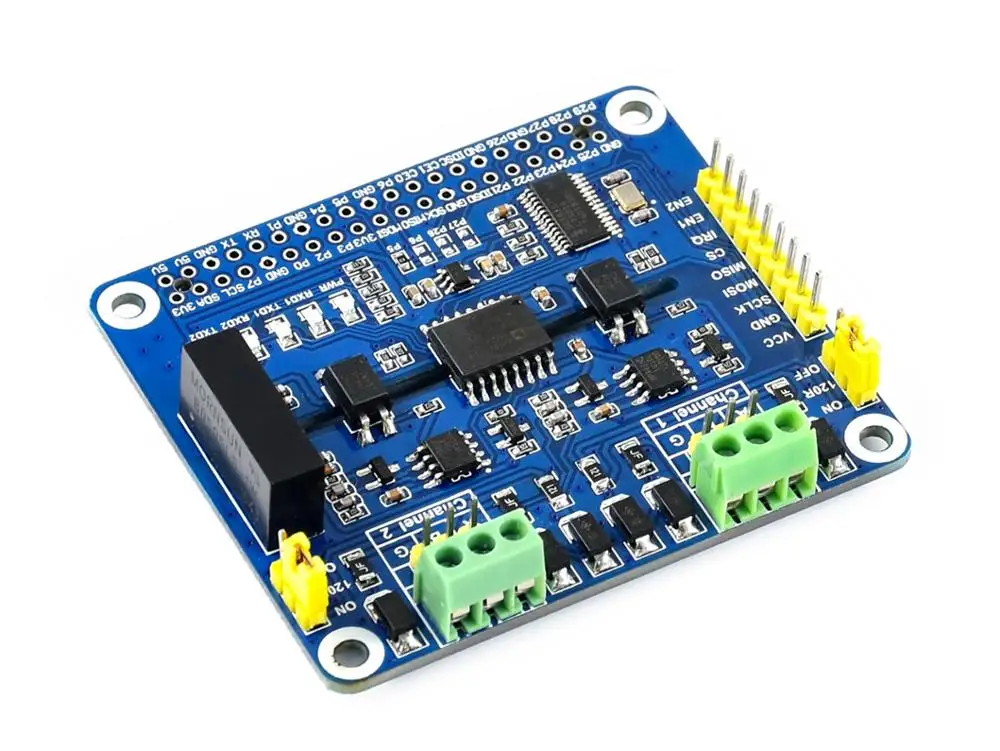

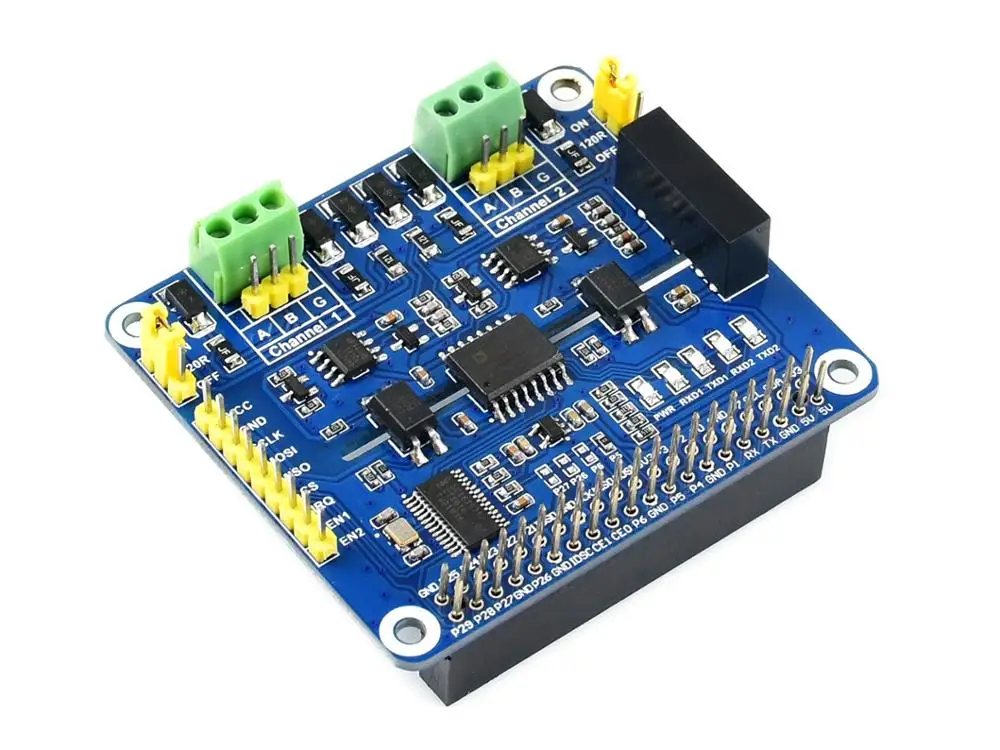

What's on Board

1. Чип расширения SC16IS752 UART 2. Цифровой изолятор ADUM1412 3. PC817 Оптрон 4. SP3485 RS485 трансивер 5. B0505LS модуль изоляции источника питания 6. Чип питания RT9193-33 7. SMAJ12CA преходящий подавляющий диодный массив 8. Предохранитель автоматического восстановления 9. Индикатор состояния
Кнопка включения: индикатор питания
RXD/TXD: индикатор трансивера UART 10. Raspberry Pi разъем GPIO:Для подключения Raspberry Pi 11. RS485 терминал 12. Микропроцессором контрольной коллектора:Для подключения плат управления хостом, таких как Arduino 13. 120Ω терминал резисторный переключатель 14. Прерывания контактный выключатель 15. Режим работы выбор
Полуавтоматический: A = 0, B = 1
Полностью автоматический: A = 1, B = 0

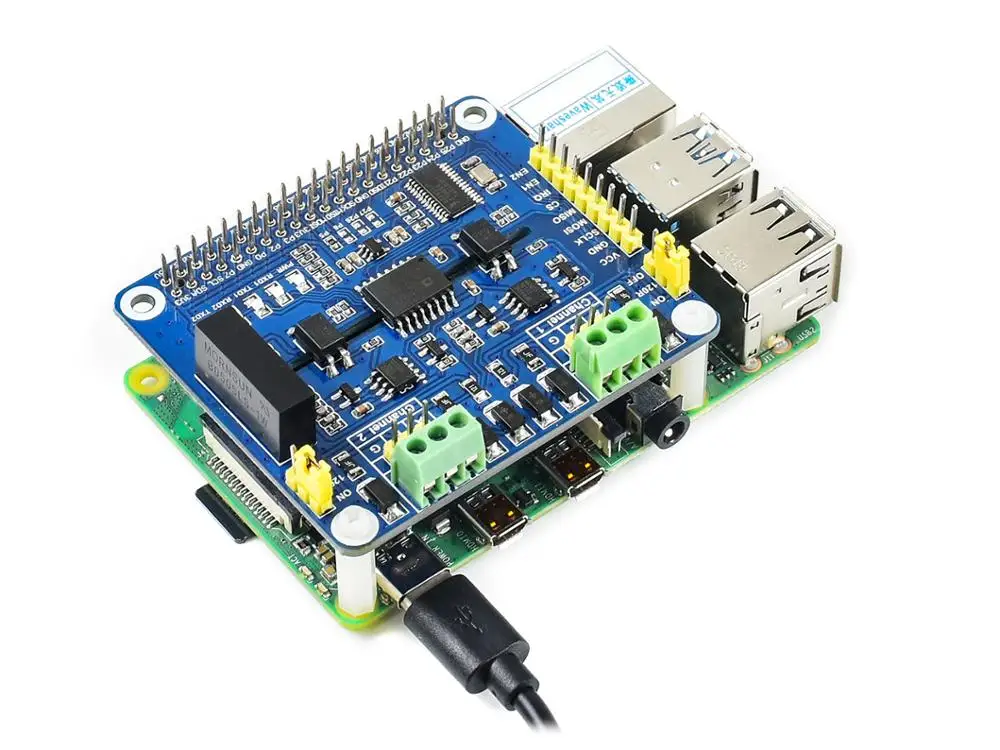

Пример

Выводов

PIN-код	RASPBERRY PI (BCM)	Описание продукта:
VCC	5 V	3,3 V/5 V источник питания
GND	GND	Заземления
SCK	P21 (SPI1 SCLK)	SPI входного сигнала часов
MOSI	P20 (SPI1 MOSI)	SPI ввода данных
Мисо	P19 (SPI1 MISO)	SPI вывода данных
CS	P18 (SPI1 CS)	SPI Выбор микросхемы
Прерывание	P24	Прерывания Выход
EN1	P27	Канал 1 TX/RX включает: высокий для TX, низкий для RX
EN2	P22	Канал 2 TX/RX включает: высокий для TX, низкий для RX

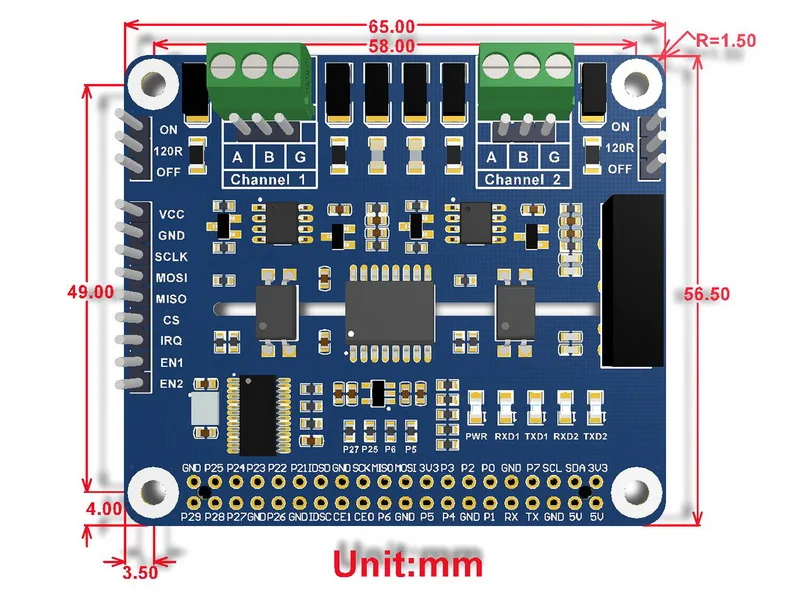

Измерение

Развития ресурсы

Вики:Www.waveshare.com/wiki/2-CH_RS485_HAT

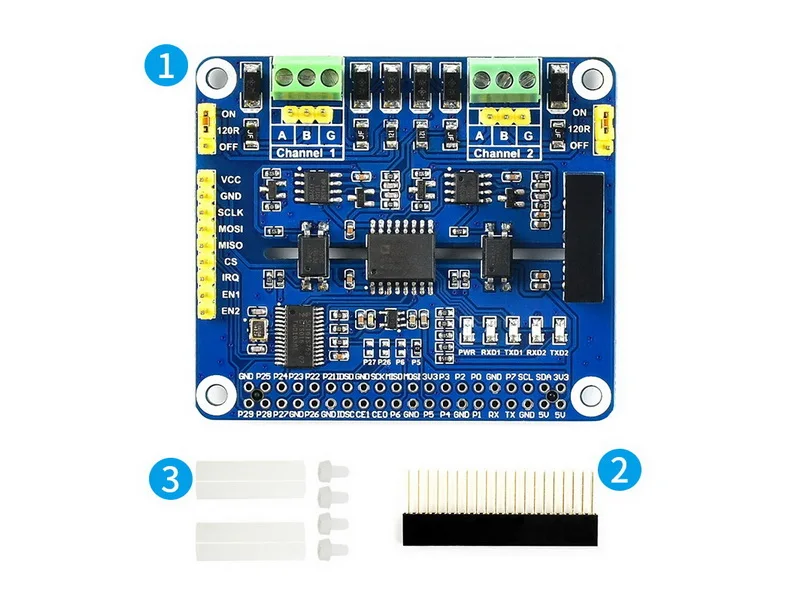

Посылка содержание

Вес:0,029 кг
