2-изолированный канал RS485 расширения шляпа для Raspberry Pi, SC16IS752+ SP3485 решение, студийной съемки с изображением бортовой ProtectionCircuits

Описание

Обзор

Это 2-х канальный подключению CAN-шины расширения шляпа предназначен для Raspberry Pi, поддерживает CAN FD (может носиться с гибкий скорость передачи данных), имеет многофункциональную бортовой схемы защиты, высокая защита от помех, и стабильную работу. Подходит для таких полей, как автомобильные устройства или Промышленная Автоматизация.

Этот головной убор включит CAN bus для вашего Raspberry Pi, не только оригинальный протокол CAN 2,0, но и расширение CAN FD, с более высокой пропускной способностью.

Благодаря многоканальным схемам защиты, включающим 500 Вт импульсный источник света, ESD, защиту от короткого замыкания и электрическую изоляцию, это делает связь более безопасной и более надежной.

Особенности

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает платы серии Raspberry Pi Поддерживает традиционные протоколы CAN2.0 и CAN FD Пробой SPI контрольные контакты, для соединения с хост-контрольными платами, как STM32/Arduino Встроенная электрическая изоляция, изолированное напряжение до 5 кВ, высокая способность защиты от помех, стабильная работа Бортовое освещение, ESD, защита от короткого замыкания, более безопасная связь Бортовой преобразователь напряжения, выберите рабочее напряжение 3,3 В/5 В перемычкой Встроенный резистор 120Ω, настроенный перемычкой Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/Arduino)

Технические характеристики

Чип расширения UART: SC16IS752 RS485 трансивер: SP3485 Связь интерфейс SPI Скорость передачи данных: 300 ~ 921600 бит/с Рабочее напряжение: 3,3 В/5 В Размеры: 65 мм × 56,5 мм Размер монтажного отверстия: 3,0 мм

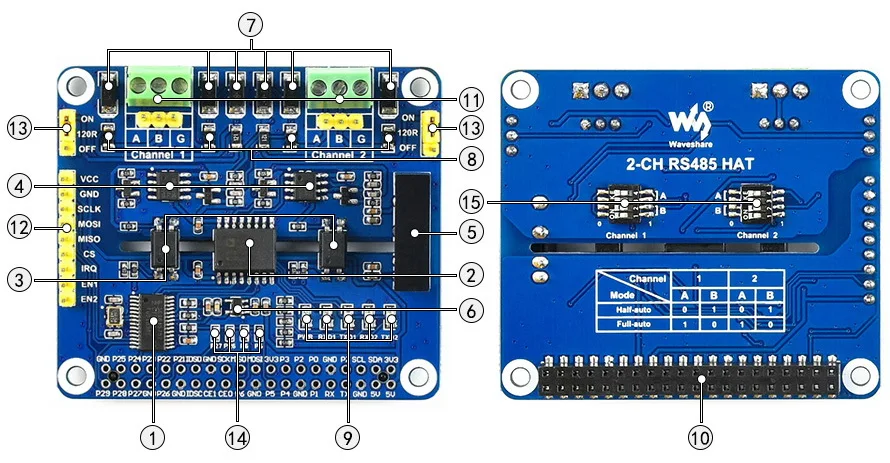

What's on Board

1. Чип расширения SC16IS752 UART 2. Цифровой изолятор ADUM1412 3. PC817 Оптрон 4. SP3485 RS485 трансивер 5. B0505LS модуль изоляции источника питания 6. Чип питания RT9193-33 7. SMAJ12CA преходящий подавляющий диодный массив 8. Предохранитель автоматического восстановления 9. Индикатор состояния
Кнопка включения: индикатор питания
RXD/TXD: индикатор трансивера UART 10. Raspberry Pi разъем GPIO:Для подключения Raspberry Pi 11. RS485 терминал 12. Микропроцессором контрольной коллектора:Для подключения плат управления хостом, таких как Arduino 13. 120Ω терминал резисторный переключатель 14. Прерывания контактный выключатель 15. Режим работы выбор
Полуавтоматический: A = 0, B = 1
Полностью автоматический: A = 1, B = 0

Пример

Выводов

PIN-код	RASPBERRY PI (BCM)	Описание продукта:
VCC	5 V	3,3 V/5 V источник питания
GND	GND	Заземления
SCK	P21 (SPI1 SCLK)	SPI входного сигнала часов
MOSI	P20 (SPI1 MOSI)	SPI ввода данных
Мисо	P19 (SPI1 MISO)	SPI вывода данных
CS	P18 (SPI1 CS)	SPI Выбор микросхемы
Прерывание	P24	Прерывания Выход
EN1	P27	Канал 1 TX/RX включает: высокий для TX, низкий для RX
EN2	P22	Канал 2 TX/RX включает: высокий для TX, низкий для RX

Измерение

Развития ресурсы

Вики:Www.waveshare.com/wiki/2-CH_RS485_HAT

Посылка содержание

Вес:0,029 кг
