2-канал ПВМ частота импульсов рабочий цикл регулируемый модуль меандр прямоугольной волны генератор сигналов хода шагового двигателя

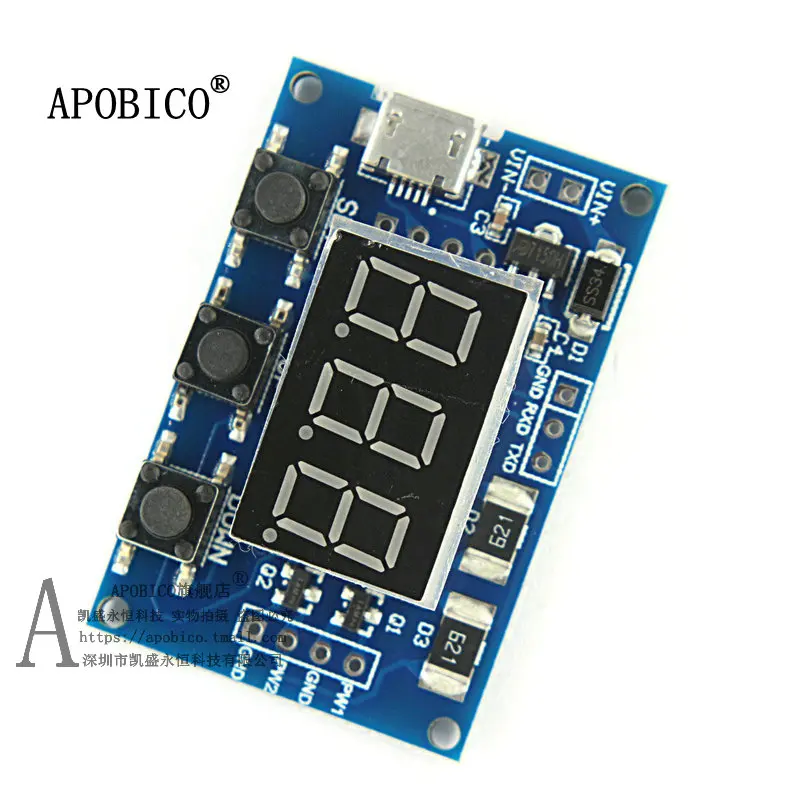

Модуль основные характеристики:

1. Два отдельных ШИМ выхода, частота и рабочий цикл могут быть установлены соответственно;

2. Широкий частотный диапазон и высокая точность;

3. С последовательным

Описание:

Два независимых PWM выхода, может быть установлена частота, рабочий цикл;

Частота делится на три категории:

1. ХХХ (без десятичной точки): минимальная единица 1 Гц, а диапазон значений 1 Гц ~ 999 Гц;

2. XX. X (десятичное место в десятке): наименьшая единица составляет 0,1 кГц; значения колеблются от 0,1 кГц до 99,9 кГц

Х. Х (х 3 десятичных знака): наименьшая единица 1 кГц; диапазон значений 1 кГц ~ 150 кГц

Например. Частотный дисплей: 100 100 показывает Пульс ШИМ на выходе Гц;

54,1 представляет импульсный сигнал 54,1 кГц на выходе ШИМ;

1.2.4. Выход ШИМ 124 кГц импульсный

Диапазон значений рабочего цикла: 0 ~ 100;

Три диапазона частот имеют общий рабочий цикл, все заданные параметры, энергосбережение.

2-канал ПВМ частота импульсов рабочий цикл регулируемый модуль меандр прямоугольной волны генератор сигналов

Настройка параметров:

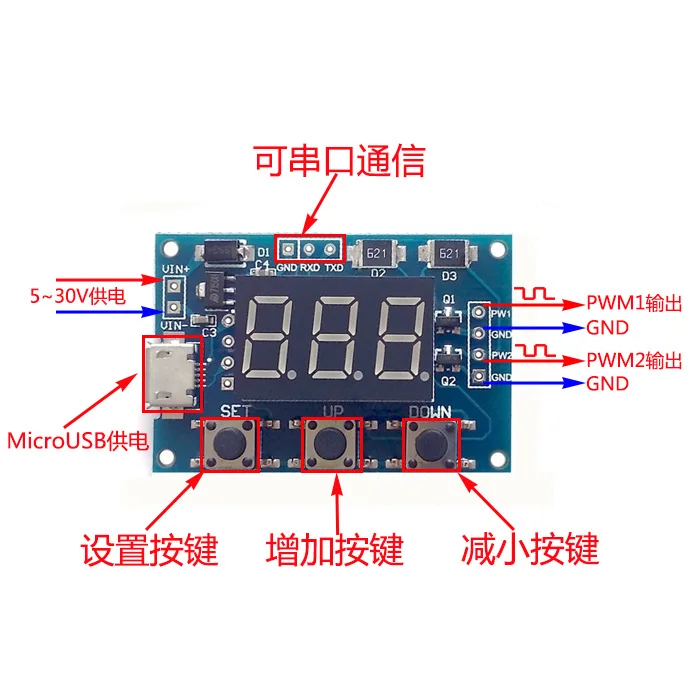

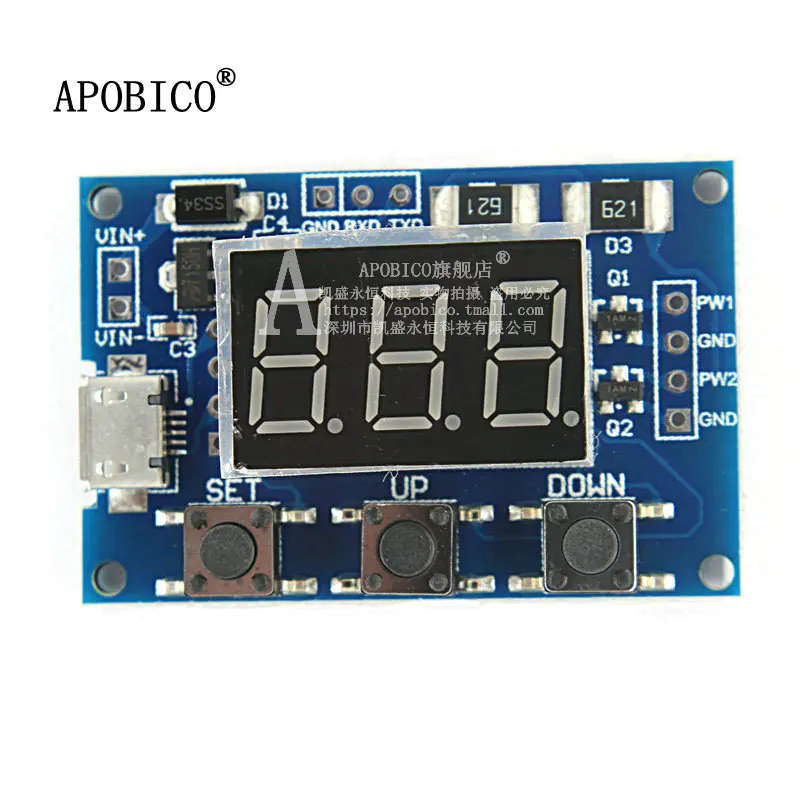

Модуль имеет три кнопки: Настройка, вверх и вниз.

1. нажмите клавишу [Set], чтобы переключить четыре значения параметров (FR1: частота PWM1; DU1: рабочий цикл PWM1; FR2: частота PWM2; DU2: рабочий цикл PWM2), соответствующее имя параметра будет мигать перед переключением.

2. Нажмите кнопки [вверх] и [вниз] непосредственно, чтобы изменить текущее значение (Длительное нажатие может быстро добавить или вычесть).

3. два канала PWM предустановки трех значений частоты, в интерфейсе отображения частоты, при длительном нажатии [установить] Клавиша вниз переключатель, рабочий цикл трех частот является последовательным. (ХХХ: диапазон 1 Гц ~ 999 Гц; XX. Х: диапазон от 0,1 кГц до 99,9 кГц; х. Х: площадь от 1 кГц до 150 кГц,).

Модуль параметры:

1. Рабочее напряжение: 5-30 в; поддержка микро USB 5,0 в питания;

2. Частотный диапазон: 1 Гц ~ 150 кГц;

3. Точность частоты: точность в каждом диапазоне около 2%;

4. Грузоподъемность сигнала: выходной ток может быть около 8-30 мА;

5. Амплитуда выхода: по умолчанию 5 V-pp (может быть изменен внешним источником питания);

6. Температура окружающей среды:--30 ~ + 70 ℃.

Область применения:

1. Используется в качестве генератора сигналов квадратной волны для генерации сигналов квадратной волны для экспериментального развития;

2. Сигнал квадратной волны, используемый для привода водителя шагового двигателя;

3. Генерирует Регулируемый импульс для использования MCU;

4. Генерация регулируемого импульса, контроль связанных схем (ШИМ затемнения и скорости регулирования приложений).
