2 оси ЧПУ контроллер комплекты 8n. m close loop шаговый двигатель для резки, упаковки, сварки, подачи, пробивания, сверления

Описание

В том числе 1 TC5520H 2 оси ЧПУ контроллер для токарного станка + 2 * CL86 Close Loop Шаговые драйверы + 2*86CME80(8н. М) двигатели + 1 * AC220V/AC110V-DC24V 14.6A блок питания + четыре пакета разъемов + 2*1,5 метров удлинительные кабели кодера 1. Описание продукта контроллера

TC5540H является обновленной версией TC55. Он может контролировать 4 оси подачи, 1 аналоговый шпиндель. Он оснащен 16

Входной порт и8 выходных портов, поддерживающих Импорт файлов кода G с usb-флешки и загрузочного изображения. Поддержка сохранения текущей координаты после выключения питания.

2. Технические Характеристики контроллера

Минимальный блок данных 0,001 мм

Максимальный размер данных ± 99999,999 мм

Максимальная скорость: 24 м/мин (пульс-0,001 мм)

Максимальная частота импульсного выхода 400 кГц

Ось 1-4 (X, Y, Z, C)

X, Y, Z ось может провести линейную интерполяцию, X, Y может сделать круговую интерполяцию.

Электрическая шестерня: числитель: 1-99999 знаменатель: 1-99999

USB: импорт программы и загрузки изображения

Изолированный порт ввода/вывода

Максимальная программная линия: 1000

Максимальная программы: 99 светодиодных ламп

Оперативная память: 128 M

Внешнее ручное управление: двигатель по часовой стрелке и против часовой стрелки, вращение, запуск, пауза, оповещение и остановка

G код и M код

Один панель MPG

3,5 дюймовый цветной ЖК-дисплей, пиксель 320*240

Аналоговый вывод шпинделя: один аналоговый шпиндель 0-10 в

Поддержка сервопривода и шагового двигателя

Поддержка Метрической системы, Круглый, деление, степень, дюйм и т. Д.

Поддержка USB подключения компьютера в качестве источника питания.

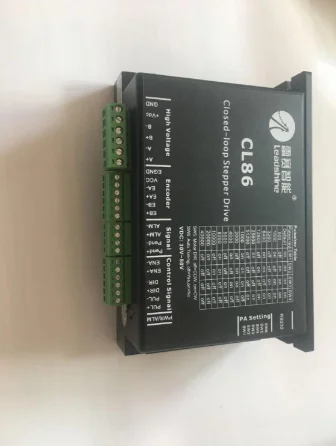

3 Драйвер шагового двигателя введение

CL86-это новый гибридный сервопривод, разработанный Leadshine на основе более чем десяти лет опыта исследования и разработки шагового и сервопривода. CL86 использует новейший специальный чип DSP управления двигателем и векторную технологию закрытого контура управления, чтобы тщательно решить самую большую проблему открытого контура шагового двигателя, теряя шаг. Состояние нагрузки на светильник может, безусловно, улучшить высокую скорость работы, уменьшить тепло и вибрацию двигателя, чтобы улучшить скорость обработки и точность машины и уменьшить энергопотребление. Кроме того, привод выдает сигнал тревоги при непрерывной перегрузке двигателя, обеспечивая ту же надежность, что и Сервосистема переменного тока. Мотора монтажное размерыПолностью совместим сТрадиционный шаговый двигатель серии 86, поэтому обновление легкоИ стоимость гораздо меньше, чем традиционная Сервосистема переменного тока.

2. Основные Особенности

Продукт серии CL Leadshine означает замкнутый контур шагового привода, предлагает альтернативу для приложений, требующих
Более высокая производительность и более высокая надежность, чем открытый цикл шаговой системы, и он остается экономически эффективным. Подобранный
Шаговые двигатели NEMA23, 24 и 34 в сочетании с внутренним кодером, который используется для закрытия положения, скорости
И ток петли в режиме реального времени.
Рабочее напряжение 20-80VDC, выходной пиковый ток 0,5-8.0A
Замкнутый контур, устраняет потерю синхронизации
Нет настройки и всегда стабильный
Не нужен высокий запас крутящего момента
Более широкий диапазон рабочих оборотов
Уменьшенный нагрев двигателя и более эффективный
Плавное движение и сверхнизкий уровень шума двигателя
Защита от перенапряжения, перегрузки по току и положения после ошибки

3. Применение
Благодаря большим функциям быстрого отклика и без охоты Leadshine's closed loop stepper drive идеально подходит для
Такие приложения, как склеивание и системы зрения, в которых требуются быстрые движения с коротким расстоянием и охота
Это будет проблемой. И идеально подходит для применений, где оборудование использует механизм ременного привода или иначе имеет
Низкая жесткость и вы не хотите, чтобы он вибрировал при остановке.

4. Применение Защита окружающей среды

Температура: 0-50 градусов

Влажность: 40-90% относительной влажности

Вибрация: 10 ~ 55 Гц/0,15 мм

5. Схема подключения

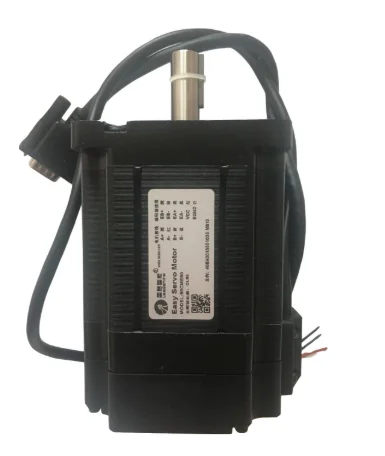

6. Двигатель для рисования
