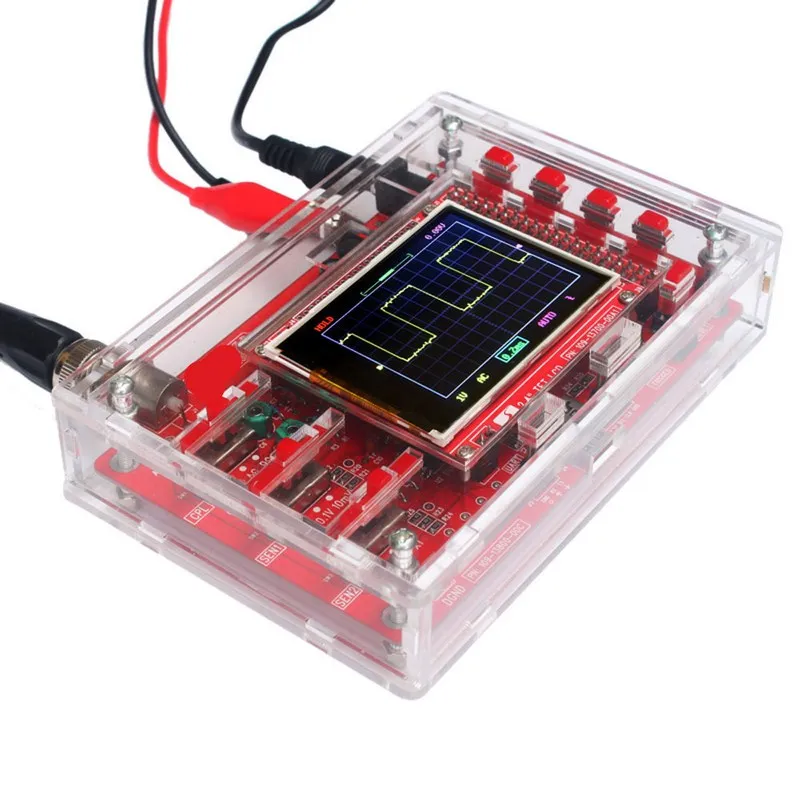

2," Сделай сам TFT DSO138 цифровой осциллограф Комплект 200 кГц тестер 1msps пропускной способности зонд Электронные производства осциллограф комплект Люкс

Описание

JP056801-3

2,4 "Сделай сам TFT DSO138 цифровой осциллограф Комплект 200 кГц тестер 1msps пропускной способности зонд Электронные производства осциллограф комплект Люкс

Этот DSO138 цифровой осциллограф комплект принимает ARM Cortex-M3 процессор и с 2,4-дюймовый TFT экран. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, Макс./мин./AVG./пиковые/виртуальные значения.

Особенности:

Этот комплект использует процессор ARM Cortex-M3 (STM32F103C8), и включает в себя 2,4 дюймовый цветной TFT экран дисплея, может использоваться в качестве платы разработки ARM test.

Может быть вторичное развитие на основе этого набора, например, его можно изменить на милливольтметр, регистраторы данных.

Регулируемое вертикальное смещение, и с инструкциями.

С автоматическим, регулярным и однократным режимами, легко захватывать форму волны момента.

Доступный триггер rising или falling edge.

Наблюдаемая предыдущая форма триггера (отрицательная задержка).

Может заморозить в любое время изогнутый дисплей (функция удержания).

Приходит источник сигнала теста квадратной волны 1Hz/3,3 V.

С цифровым дисплеем параметра формы волны, включая частоту, период, ширину импа Ульс, коэффициент обязанности, Макс./мин./AVG./пик-пик/виртуальные значения.

Функция хранения сигнала: не потеряет форму сигнала после отключения питания.

Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать об ошибке пайки.

Функция распознавания контроллера TFT.

Примечание:

Этот комплект DIY еще не припаян!

Технические характеристики:

Максимальная частота дискретизации в реальном времени: 1 Msps

Точность: 12Bit

Глубина буфера выборки: 1024 байт

Аналоговый, диапазон пропускания: 0-200 кГц

Вертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивная манера)

Вход сопротивление: 1 МОм
