2 Sets12Nm 1700Oz-in Nema34 86 мм AC DC DSP шаговый двигатель с замкнутой обратной связью драйвер двигателя с охлаждающим вентилятором Hybird кодировщик Легкий шаг сервопривода наборы

Описание

С использованием полей:

Настольные станки с ЧПУ, небольшие дрели для станков с ЧПУ, лазерные фрезы/граверы, Стоматологические фрезы, Электронная сборка и инспекционное оборудование, маркировочное оборудование, палочки и место машины, X-Y столы, научно-технические инструменты... Особенно для коротких дистанций, короткого времени, быстрого запуска и нулевой скорости стабильной остановки.

1. Посылка список

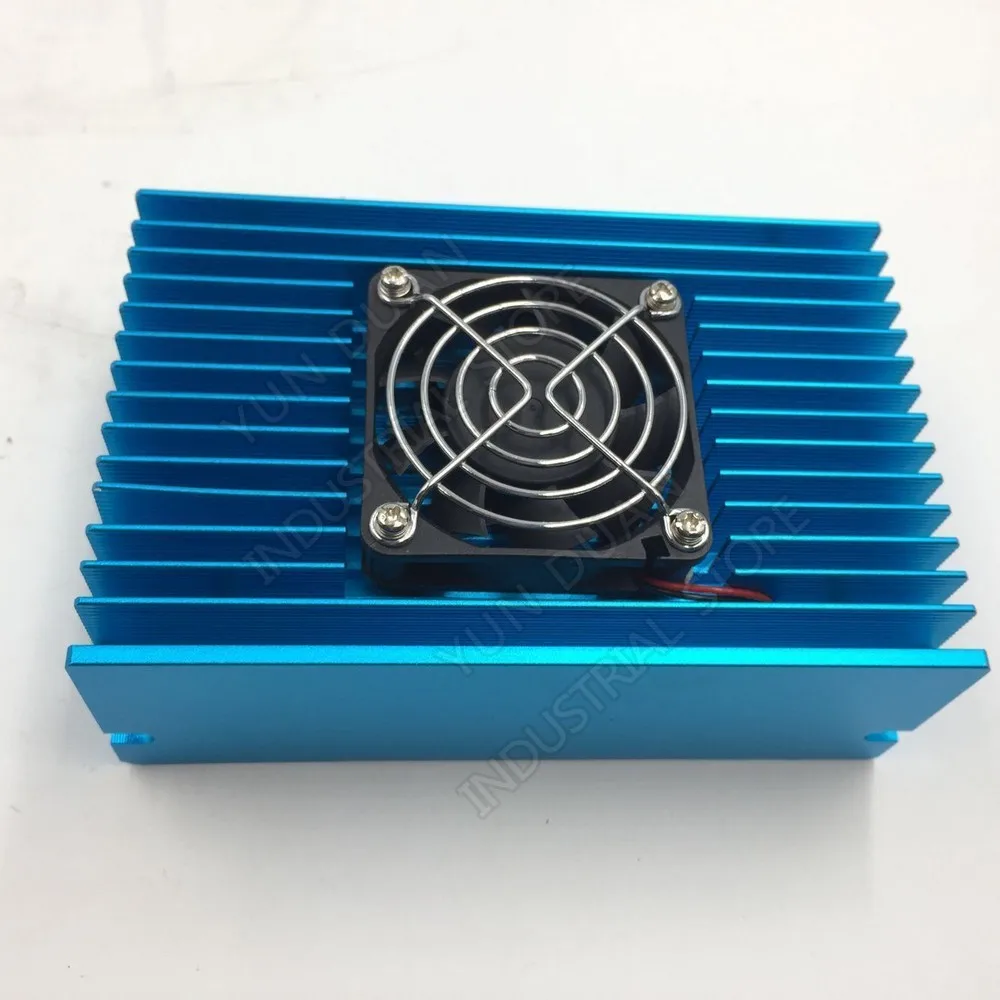

2 шт HBS860H с охлаждающим вентилятором

Комплект из 2 предметов 86HBS12012Метрический номерМотор

Комплект из 2 предметов 3 м кодирующего устройства

Комплект из 2 предметов 3 м Мощность кабель

2. Функциональные характеристики привода:

Модель:HBS860H

Тип: DSP шаговый двигатель с замкнутой обратной связью привода

Максимальный ток:8A

Частота импульсного отклика: 200 кГц

Микрошаговый драйвер:200 ~ 51200ppr

Вход Напряжение:20 ~ 80VAC/30-110VDC

Защитная функция: Перенапряжение, Перегрузка по току, ошибка отслеживания, защита от перенапряжения

Входной сигнал: ПоддержкаPUL/DIRИС заглушкой по часовой стрелке против часовой стрелкиРежимов (разница)

Совместимость:5 ~ 24 VСигнал (не нужен резистор)

Тип охлаждения:С воздушным охлаждением

Ток логического сигнала: 7-16 мА

3. Микроступенчатый выбор и схема проводки:

4. Электродвигатель:

Фланец:NEMA34 86 мм

Угол шага:1,8 градусов

Трехфазный: 2PH

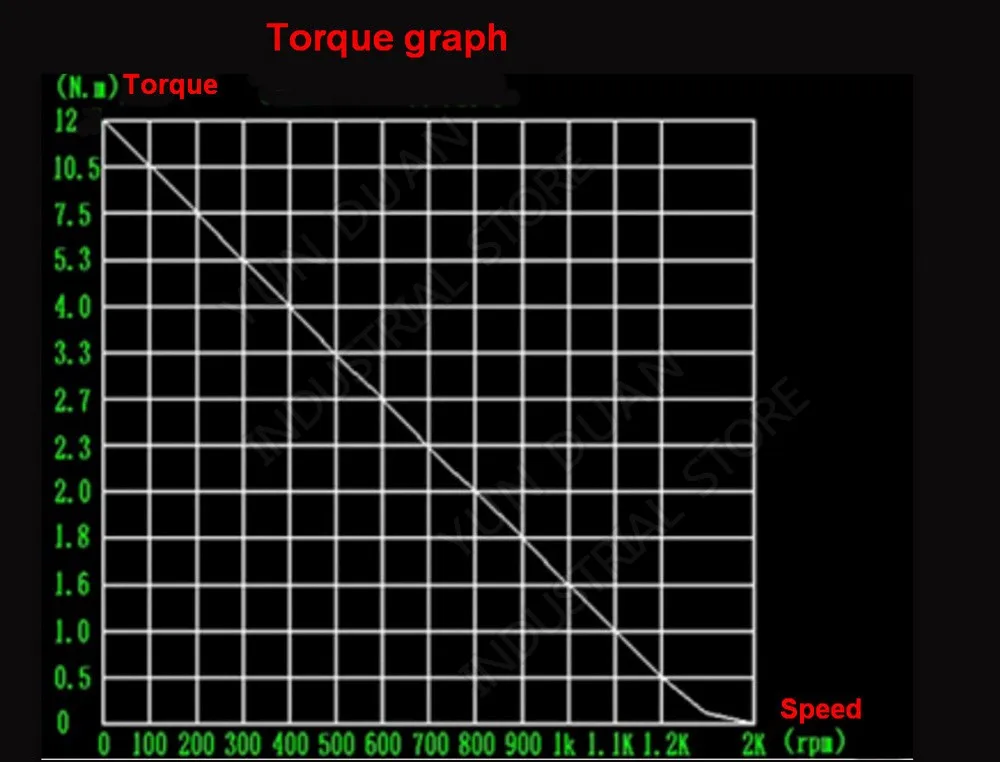

Держать крутящий момент:12NM

Номинальная Скорость:1000 об/мин

Энкодер: 1000 линия

Номинальное напряжение/ток: 3,92 V/5.6A

Сопротивление: 0.7ohm

Индуктивности: 6mH

Класс изоляции: B

Инерция ротора: 4500 г. См2
