Описание продукта:
AS17-TTL-это Подключаемый модуль UART мощностью 100 мВт на основе импортированного RF SI4438 и высокопроизводительного MCU с низким энергопотреблением, работает на частоте 425-450,5 МГц и поддерживает функцию беспроводного пробуждения и режим низкого энергопотребления. Пользователи могут управлять модулем для выполнения различных операций с помощью различных инструкций, которые являются гибкими. Этот модуль имеет три режима работы, которые можно переключать с помощью MCU. В режиме инструкции скорость передачи данных UART, частота RF, мощность передачи, скорость передачи RF и другие параметры могут быть изменены на линии.
Применение
Наши продукты широко используются в бытовой электронике, промышленном управлении, медицине, охранной сигнализации, полевом сборе, интеллектуальном доме, автомагистралях, управлении собственностью, водно-электрическом измерителе газа, мониторинг мощности, и других приложений.
Сертификаты
Более 50 продуктов нашей компании прошли сертификацию ROSH и CE и прошли сертификацию SGS, ISO9001, ISO14001, OHSA18001, сертификацию международной системы управления. Мы имеем в общей сложности более 70 патентов и сертификатов, в 2017 году наша компания была выбрана в качестве китайского предпочтительного бренда, внося свой вклад в создание Китая.
Электрический Parameterel
| Нет. | Имя параметра | Значения параметров детали |
|---|---|---|
| 1 | Модуль Размеры | 17*31 мм (не включая антенну или SMA соединение) |

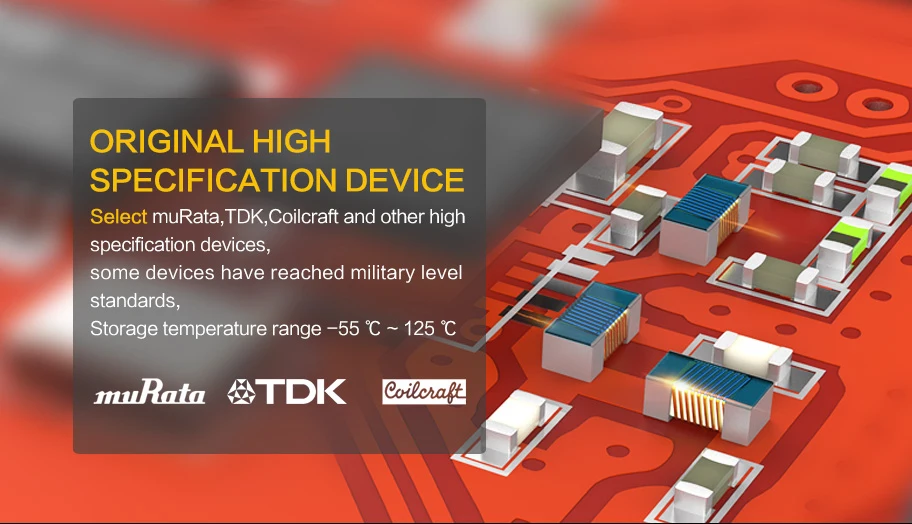

| 2 | Источник приборов | Все импортные компоненты из Японии, США, Германии |
| 3 | Производство ремесло | Бессвинцовая Электростатическая упаковка для пакетов |
| 4 | Интерфейс режим | 1*5*2,54 мм, штекер в упаковке, вы можете использовать универсальную доску и линию DuPont |
| 5 | Рабочая частота | 425-450,5 МГц, 0,1 МГц шаг за шагом, заводской по умолчанию: 433 МГц |
| 6 | Поставка Напряжение | 1.8в-3.6в постоянного тока, удовлетворяет различным системным требованиям. (Если напряжение меньше 3,6 В, мощность передачи будет снижаться, что не влияет на производительность приема) |
| 7 | Связь уровня | Максимум 3,6 В, разница между рекомендуемым и напряжением питания составляет менее 0,7 в для снижения энергопотребления |
| 8 | Измеренное расстояние (3.0VDC) | Около 1800 м условия тестирования: солнечный, открытый, максимальная мощность, антенна получает 5 дБи, выше 2 м, 1 к скорость воздуха |
| 9 | Мощность передачи | Максимальная 20 дБм, около 100 мВт, 4 уровня регулируемых (0-3), увеличение или вычитание около 3 дБм каждого уровня. |
| 10 | Расход воздуха | 3 уровня регулировки (1 кбит/с, 10 кбит/с, 20 кбит/с) |
| 11 | Ток в спящем режиме | 1.5uA (MD1 = 1, MD0 = 1) |
| 12 | Передавать ток | 99 мА при 50 мВт (напряжение 5 В) |
| 13 | Получение ток | 17ма (режим 0, режим 1) |
| 14 | Связь Интерфейс | Последовательный порт UART, 8N1, 8E1, 8O1, от 1200 до 115200 в общей сложности 8 бод |
| 15 | Вождения средства | Последовательный порт UART может быть настроен на push-pull/pull-up, открытый слив |
| 16 | Длина передачи | Прозрачный режим работы (256 байт), режим работы команды (56 байт) |
| 17 | Получения длины | TРежим работы ransparent (256 байт), режим работы команды (56 байт) |
| 18 | Адрес модуля | 65536 настраиваемых адресов (простота в сети, поддержка вещания и фиксированной передачи) |
| 19 | RSSI поддержка | Встроенный интеллигентая (ый) обработки |
| 20 | Чувствительность приема | -124 дБм @ 1 кбит/с (чувствительность приема не имеет ничего общего с скоростью передачи данных последовательного порта и временем задержки) |
| 21 | Тип антенны | Антенна SMA |
| 22 | Управление температуры | От-40℃ до + 85℃ |
| 23 | Управление влажности | Относительная влажность 10%-90%, без конденсации |
| 24 | Температура хранения | От-40℃ до + 125℃ |
Характеристики
- Бренд
- Fanakm
- Номер модели
- AS17-TTL
- Номер Порта
- 1
- Тип
- 2G (GSM)
- Рабочая Частота
- 433MHZ
- Interface
- UART
- IC
- SI4438
- Operating frequency band
- 420-445.5MHz
- Max power
- 100mW
- Power supply
- 1.8V-3.6V DC
- baud rate
- 1200-115200bps
- Air speed
- 1K-20Kbps
- Antenna
- SMA-K
- Size
- 17*31mm
- Transmit current
- 90mA
- Receive current
- 16mA
- reference distance
- 1800m
