Описание

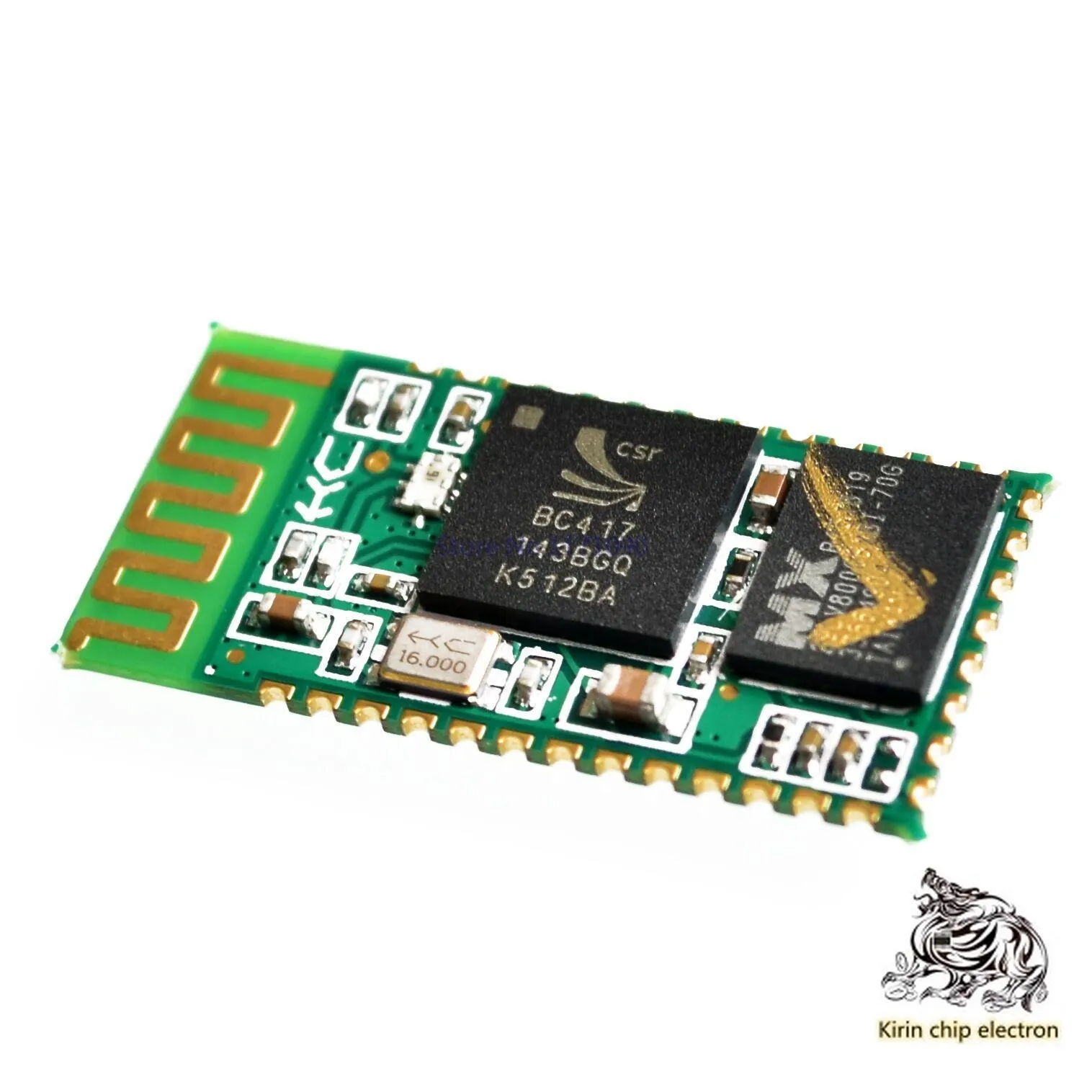

Модуль является HC-05 модулем, который является встроенным модулем master-slave. Режим master-slave можно установить по инструкции, которая богата инструкциями.Ii. Введение правил именования серии продуктов
Различия HC-05 и HC-06:
Hc-05-это мастер и раб интегрированный модуль последовательного порта bluetooth, мастер и раб могут переключать инструкции, богатые и полные инструкции
Hc-06-это продукт, отделенный от модуля master И slave. Мастер и раб не могут быть переключены
Различия между HC-05 и другими аналогичными товарами:
Iii. Описание продукта:
1. Примите CSR основной чип bluetooth и bluetooth V2.0 стандартный протокол
2. Рабочее напряжение модуля последовательного порта составляет 3,3 В, а расстояние, как правило, 10 метров
3. Скорость передачи составляет 9600 по умолчанию, который может быть установлен пользователем.
4. Поддержка программного обеспечения для установки режима master-slave
5. Индикатор рабочего состояния, подключенный и отключенный выход сигнала состояния, что удобно для MCU для отслеживания состояния модуля
6. Размер основного модуля: 28 мм x 15 мм x 2,35 мм
7. Рабочий ток: 30 ~ 40 мА в сопряжении. Нет связи: 2 ~ 8 мА в связи
8. Ток сна: Нет сна
9. Используется для gps-навигационной системы, системы считывания воды, электричества и газа, промышленной промысловой добычи и системы управления.
10. Он может быть легко подключен к bluetooth ноутбуку, bluetooth-адаптеру, КПК и другим устройствам
Характеристическая вязкость полимера. Применение продукта
Этот модуль в основном используется в области беспроводной передачи данных на короткие расстояния. Его можно удобно подключить к bluetooth-устройству ПК, или к передаче данных между двумя модулями. Избегайте громоздкого подключения кабеля, может непосредственно заменить последовательную линию.
※ Bluetooth принтер/портативный принтер печатает ※ беспроводной сбора данных;
※ Bluetooth пульт дистанционного управления игрушка ※ оборудование обнаружения автомобиля;
Промышленный пульт дистанционного управления и Телеметрия; ※ bluetooth Беспроводная передача данных;
※ Трафика, подземный расположение и сигнализация в режиме реального времени ※POS системы, беспроводная клавиатура и мышь;
※ Автоматическая система сбора данных; ※ Беспроводная передача данных; банковская система;
※ Правительства уличного фонаря энергосберегающего оборудования ※ Интерактивная программа голосования оборудование ТВ станции;
Беспроводной светодиодный дисплей ※ bluetooth джойстик, bluetooth игровой контроллер
※ Умный дом, Промышленный контроль ※ Автоматизация зданий, безопасность, оборудование комнаты беспроводной мониторинг, система контроля доступа
5. Информация о продукте
1. Напряжение питания составляет 3,3 В, ток составляет около 2-8 мА, когда блок питания не сопряжен, и около 20 мА после подключения источника питания.
2. Светодиодный штырь показывает состояние bluetooth-соединения. Выходной Пульс показывает отсутствие подключения по bluetooth
3, уровень интерфейса 3,3 В, может быть напрямую подключен к различным микроконтроллерам (51, AVR, PIC, ARM, MSP430 и т. д.), микроконтроллер 5 в также может быть напрямую подключен, без MAX232 не можете использовать MAX232!
4. Подключите модуль к компьютеру, подключите чип MAX3232 к последовательному порту компьютера
5. Эффективное расстояние открытого пространства составляет около 10 метров, но качество соединения этого расстояния не гарантировано
6. После сопряжения он используется в качестве полнодуплексного последовательного порта, не зная какой-либо протокол bluetooth. Однако он поддерживает только 8-bit data бит, 1 бит стоп-бит и осложнений паритет формат общения.
7. Когда bluetooth-соединение не устанавливается, поддерживается установка скорости передачи данных, имени и соответствующего паролем через инструкции, а также сохранение параметров, установленных при отключении питания. Автоматическое переключение в сквозной режим после подключения по bluetooth
8. Компактный размер: 28 мм x 15 мм x 2,35 мм. Завод производит пластырь для обеспечения качества пластырей.
9. подключение-это невольное устройство, которое сопряжено с различными компьютерами с функциями bluetooth, хостами bluetooth, большинством умных терминалов с bluetooth, таких как мобильные телефоны, КПК, PSP и т. Д., но не может быть сопряжен между slave устройствами
В набора инструкций
Hc-05 встроенный модуль последовательной связи bluetooth (далее-модуль) имеет два режима работы: режим работы отклика команды и режим работы автоматического подключения. В режиме работы автоматического подключения модуль может быть разделен на три рабочие роли: Master, Slave и Loopback. Когда модуль находится в режиме автоматического подключения, он автоматически передаст данные, подключенные в соответствии с заданным режимом. В тех случаях, когда модуль находится в ответ команд режим, все последующие на команды могут быть выполнены. Пользователи могут отправлять различные команды AT на модуль, устанавливать параметры управления для модуля или управлять командой. Управляя входным уровнем внешнего контакта (PIO11) модуля, можно осуществить динамическое преобразование рабочего состояния модуля.
Определение Pin для модуля последовательного порта:
1. PIO8 подключает светодиодный индикатор, чтобы указать рабочее состояние модуля. Модуль мигает после включения питания.
2. PIO9 подключает светодиодный, указывая, что модуль подключен успешно. После того, как последовательный порт bluetooth будет успешно подключен, светодиодный будет долго яркий.
3, PIO11 модуль переключатель состояния ноги, высокий уровень-> в ответ команды рабочее состояние, низкий уровень или Висячие-> bluetooth нормальное рабочее состояние.
4. Модуль был оснащен схемой сброса, и сброс будет завершен, когда он будет перезаряжен.
Шаги для установки основного модуля:
1. PIO11 Настройте высоту.
2. Включение питания, модуль входит в состояние ответа команды.
3. Супер терминал или другие инструменты последовательного порта, установить скорость передачи данных 38400, бит данных 8, стоп бит 1, без проверки бит, без контроля потока.
4. последовательный порт отправляет персонажа "+ ROLE = 1 \ r \ n", а также успешно возвращается» ок \ r \ n ", где \ r \ n-это строки для перевозки возврата.
5, PIO установить низкую, перемощность, модуль для основного модуля, автоматический поиск от модуля, установить соединение.
