Описание
1. Модуль Rfid-rc522;
2. Одна стандартная пустая карта S50;

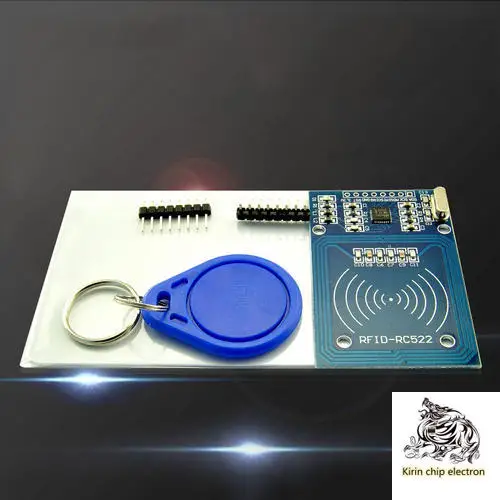

3. Одна карта в форме S50 (форма кольца для ключей, показанная на рисунке);
4. Один контакт для каждого прямого ряда и изогнутого ряда;
В основном оно включает следующее содержание:
А. Вспомогательные справочные материалы;
B, программа приложения C основного процессора (включая MSP430F149) для модуля RC522;
【RC522 чип введение применение 】
MF RC522 является высокой интеграцией карты чтения-записи, используемой в 13,56 МГц бесконтактной связи. Это низкое напряжение, низкая стоимость и небольшой Бесконтактный чип карты чтения-записи, запущенный NXP для приложения "три таблицы". Это хороший выбор для исследований и разработок интеллектуальных инструментов и портативных устройств RC522 использует передовые концепции модуляции и демодуляции, полностью интегрирован со всеми типами пассивного режима и Протокола бесконтактной связи с частотой 13,56 МГц. Поддержка 14443 а совместимых сигналов транспондера. Цифровая обработка деталей ISO14443A рамка и обнаружение ошибок. Кроме того, также поддерживает быстрые крипто1 шифрования, проверки языков продуктов MIFARE. MFRC522 Поддержка серии MIFARE более высокоскоростная бесконтактная связь, двусторонняя скорость передачи данных достигает 424 кбит/с. Как новый член семьи чипов серии карт с высокой интеграцией 13,56 МГц, MF RC522 имеет много сходств с MF RC500 и MF RC530, а также много характеристик и различий. Режим SPI используется для связи между ним и хостом, что способствует уменьшению проводки, уменьшению объема печатной платы и снижению затрат.
Введение в модуль радиочастотной идентификации
MF522-модуль использует оригинальную чиповую карточку Philips MFRC522, проста в использовании, низкая стоимость, применима к разработке оборудования, разработке Ридера расширенного применения пользователей, необходимость в РЧ-Карточном терминале/производстве пользователя. Этот модуль может быть непосредственно в различные формы для чтения карт. Модуль использует напряжение 3,3 В, через SPI интерфейс простые линии могут быть непосредственно подключены к потребителю любой процессор Материнская плата связи, может гарантировать, что модуль является стабильной и надежной работы, считывание расстояния карты;
Введение в электрические параметры
Рабочий ток: 13-26ma/dc 3,3 v
Холостой ток: 10-13 мА/3,3 В постоянного тока
Ток постоянного тока: <80uA
Пиковый ток: <30 мА
Рабочая частота: 13,56 МГц
Поддерживаемые типы карт: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire
Физические характеристики: Размер: 40 мм × 60 мм
Рабочая температура окружающей среды: Цельсия-20-80 градусов
Температура хранения окружающей среды: Цельсия-40-85 градусов
Относительная влажность окружающей среды: относительная влажность 5-95%
[Параметры интерфейса SPI модуля]
Скорость передачи данных: максимум 10 Мбит/с
Мини-версия Введение:
[Отгрузочная ведомость]
1. Мини-модуль RC522;
2. Одна стандартная пустая карта S50;
3. Одна карта в форме S50 (форма кольца для ключей, показанная на картинке)
Зеленый печатных плат
Описание:
RC522 модуль основан на NXP rf базовая станция чип Mifare карты чтения и записи модуль, модуль работает на частоте 13,56 МГц, в соответствии со стандартом ISO14443A, может поддерживать Mifare1 S50, Mifare1 S70, mifare светильник, Mifare ультра светильник, Mifare Pro. Модуль прост в использовании, высокая надежность, небольшой размер и другие характеристики, может помочь клиентам удобно, быстро применять бесконтактную карту к системе.
Определение контакта интерфейса и параметры модуля
Размер модуля 3,5 мм * 2,5 мм, супер маленький размер, легко встроить вашу систему
Рабочая частота 13,56 МГц
Рабочее напряжение 2,5 ~ 3,6 В
Рабочий ток с использованием плановой карты поиск тока 20 мА (3,3 В источник питания)
Тип Поддержки MIFIRE1 S50 S70 UltraLight Pro
Рабочая температура-25 ~ + 85 ℃
Описание функции типа IO
3,3 v источник питания положительный
Источник питания GND
RST вход сброс
MISO выход SPI порт выход от машины
MOSI вход SPI порт slave вход
SCK вход SPI порт часы
NSS вход SPI порт выбор
------------------------------------------------------------------------------------------------------------------------------------------------------
Черная печатная плата
Описание:
Введение в электрические параметры
Рабочий ток: 13-26ma/dc 3,3 v
Холостой ток: 10-13 мА/3,3 В постоянного тока
Ток постоянного тока: <80uA
Пиковый ток: <30 мА
Рабочая частота: 13,56 МГц
Поддерживаемые типы карт: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire
Физические характеристики: Размер: 37,5 мм × 33 мм
Рабочая температура окружающей среды: Цельсия-20-80 градусов
Температура хранения окружающей среды: Цельсия-40-85 градусов
Относительный к окружающей среде: относительная влажность 5-95%
