Описание
2 шт. SV610 100 мВт ttl интерфейс 433 МГц Embedde RF беспроводной модуль + 2 шт. медная пружинная антенна + 1 шт. ttl USB мостовая плата
2 шт. SV610 ttl 433 МГц RF модуль 2 шт 433 МГц Пружинные антенны 1 шт. ttl USB мост плата
SV610-это промышленный класс и высокоинтегрированный модуль радиочастотного приемопередатчика, который принимает высокопроизводительный Si4432 от Silicon Labs и Industrial micro-controller.SV610 имеет стандартный интерфейс ttl, SV610 имеет хорошую чувствительность и выходную мощность 100 мВт для достижения длинного диапазона RF и надежной RF коммуникации. чтобы избежать помех, SV610 предоставляет 40 частотных каналов и настраиваемый чистый ID. SV610 гибкий, но простой в использовании, Он поставляется со многими параметрами, такими как: частота, скорость передачи данных, выходная мощность, чистый ID, Идентификатор узла. использование rs может настроить параметры через ПК или собственный клиент Устройство.
Особенности:
1400 метров дальность передачи при скорости 2,4 K, когда Рабочая частота варианты: 433/470/868/915 МГц 40 каналов 4 байт network 2 байт Идентификатор узла Несколько скорость передачи данных RSSI выход измеритель напряженности поля GFSK режим модуляции Автоматическое соответствие антенны и двунаправленный переключатель управления Поддержка настройки параметров последовательного порта Чувствительность до-121 дБм Максимальная Выходная мощность: 100 мВт Рабочее напряжение 3,3 ~ 7,0 вПрименение:

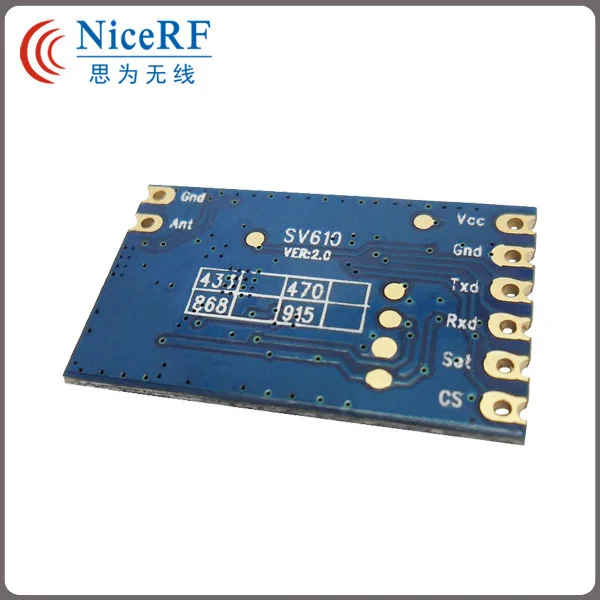

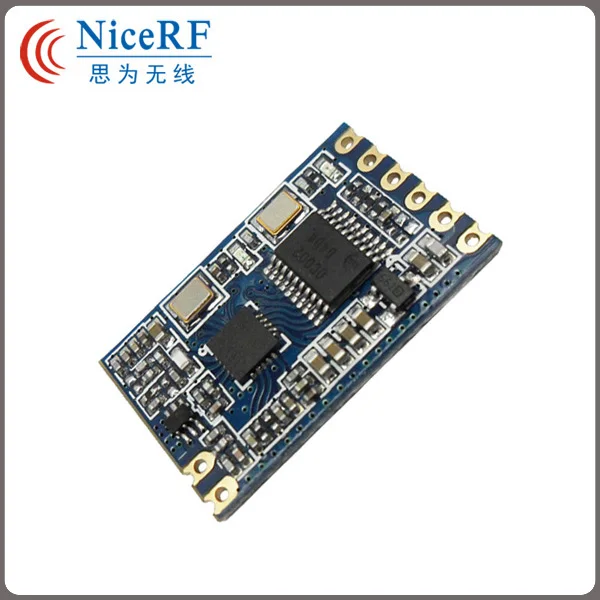

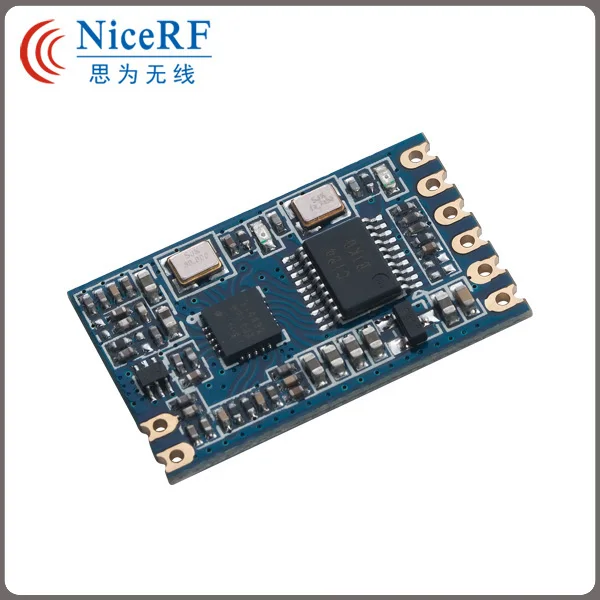

Изображение продукта:
Параметры:
Применение цепи
Стандартная схема указана ниже: Примечание: заземляющий штифт модуля и устройства должен быть соединен вместе,
Разводки выводов
Механические измерения
Вспомогательное оборудование:
Антенна:Это важная часть системы связи. Его производительность непосредственно влияет на индикаторы системы связи. Этот модуль SV610 требует сопротивления антенны как 50 Ом. Чтобы сделать модуль в наилучшем рабочем состоянии, мы рекомендуем использовать стандартную антенну нашей компании!
Плата преобразователя USB: Модули должны соответствовать соответствующим параметрам, передавать данные... и т. Д., с ПК. (Вы можете выбрать режим конфигурации с помощью перемычки провода). У нас есть соответствующий разъем USB и панель переключателя уровня ttl для пользователей, чтобы удобно общаться с ПК.
Чтобы узнать пружинную антенну, пожалуйста, посетите: Http://www.aliexpress.com/store/product/10pcs-lot-433MHz-copper-spring-antenna-SW433-TH32/934254_1427196469.html
Чтобы узнать SUB108-TTL платы usb-моста, посетите: Http://www.aliexpress.com/store/product/SU108-TTL-Bridge-Board-Use-for-Wireless-Data-Transceiver-RF-Module/934254_1482592708.html
Характеристики
- Бренд
- G-NiceRF
- Тип товара
- GFSK Module
- Номер модели
- SV610
- Voltage
- 3.3 ~ 7.0 V
- Temperature
- -40 ~ +85 °C
- frequency
- 433/470/868/915 MHz (Customizable 240-930 MHZ)
- Interface -
- TTL
- 40 channels
- 40
- net ID
- 4 bytes
- Modulation
- GFSK
- Max output power
- 100 mW
- Sensitivity -
- -121 dBm
