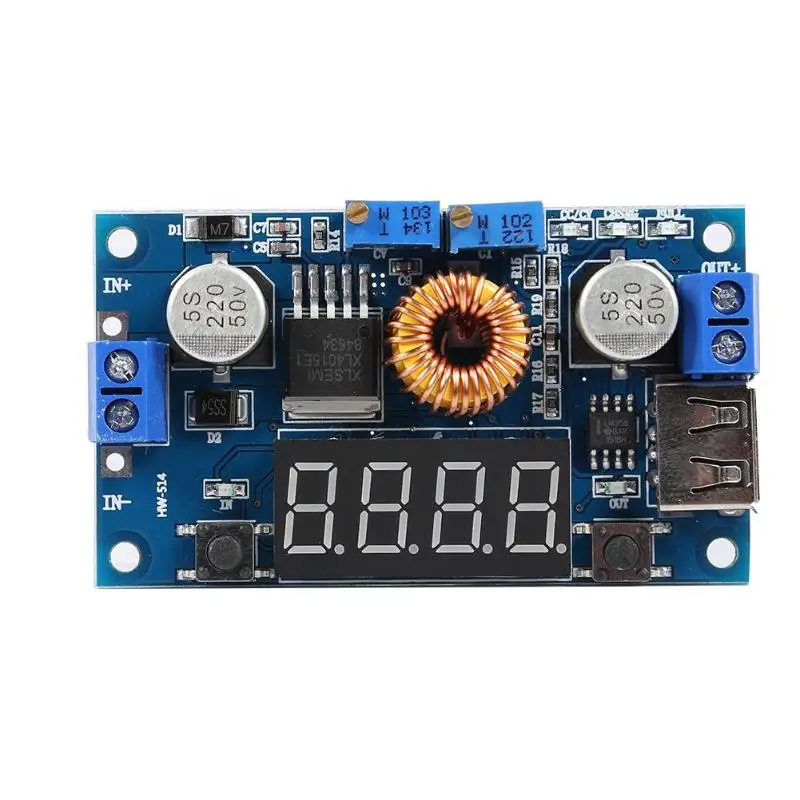

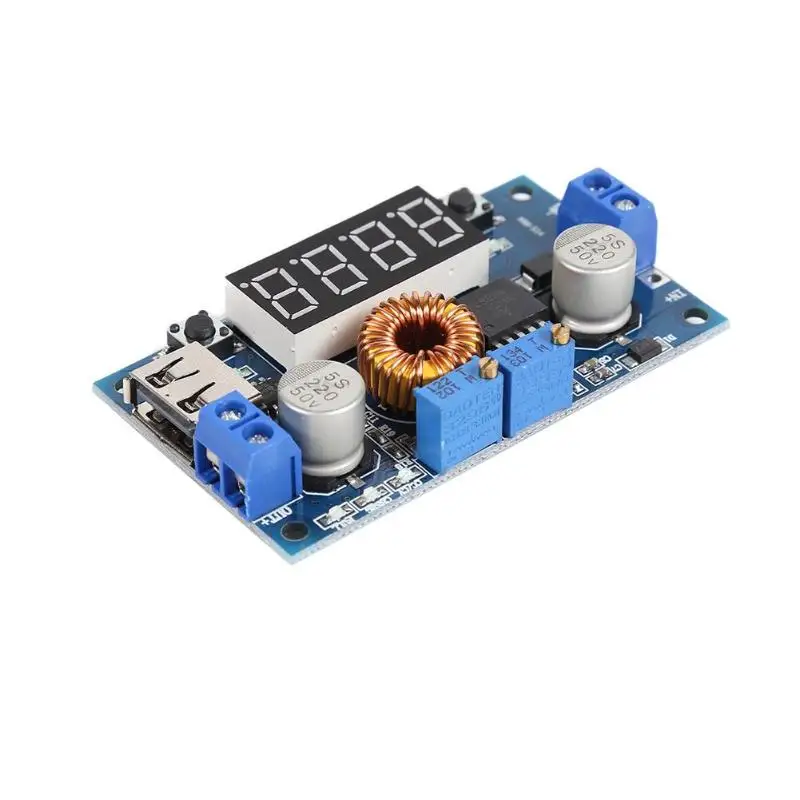

2 в 1 5А DC-DC Регулируемая мощность понижающий модуль CC/CV плата заряда светодиодный Вольтметр Амперметр постоянное напряжение тока

2 в 1 5A DC-DC Регулируемый источник питания понижающий модуль заряда CC/CV литиевая зарядная плата светодиодный Вольтметр Амперметр постоянный ток постоянное напряжение
Особенности:
1. Бортовое напряжение, ток, измеритель мощности, без мультиметра также можно легко использовать этот модуль, проще и интуитивнее.
2. Встроенный интерфейс USB, может легко заряжать ваши цифровые продукты. (Примечание: USB и модуль выходного напряжения последовательны, выход 5 в не фиксирован, убедитесь, что это перед зарядкой usb-устройства)
3. Высокая мощность, высокая эффективность, 5А, низкая пульсация;
4. Функция:
(1) как общий понижающий модуль с защитой от перегрузки по току;
(2) Различные литиевые батареи напряжения, батареи, никель-кадмиевые никель-металл-гидридные батареи (Аккумуляторный блок) зарядное устройство, используемое для солнечных панелей, ветряных турбин и других случаев;
(3) используется в качестве мощного светодиодный модуль постоянного тока.
5. С постоянным напряжением и током 2 режима, есть индикаторы, что модуль в настоящее время в каком режиме;
6. При использовании в качестве литиевая батарея, зарядное устройство, вы можете установить напряжения с Поплавковым регулятором уровня и размер ток заряда, индикатор светильник вопрос о том, будет ли он заряжается или полностью.
7. С функцией ограничения тока, даже если выход короткого замыкания не будет сжигать модуль.
8. Бортовое напряжение, амперметр может самокалиброваться, никогда не будет неточным!
9. С теплоотводом, медные держатели представлены!
Параметры:
Входное напряжение: 5-36 в
Выходное напряжение: 1,25-32 в постоянно регулируемое
Выходной ток: регулируемый, максимальный 5А (рекомендуется для использования в пределах 4.5A)
Выходная мощность: 75 Вт Максимальная (50 Вт рекомендуется, пожалуйста, уменьшите мощность, если есть большая разница давления)
Рабочая температура:-40 ~ + 85 ℃
Рабочая частота: 180 кГц
Эффективность преобразования: до 96%
Защита от короткого замыкания: Да
Защита от перегрева: Да (при перегреве, автоматически выключается выход)
Входная обратная Защита: нет, (при необходимости введите веревку в диоде высокого тока)
Установка: 4 шт. 3 мм винты
Метод проводки: терминал или сварочный терминал, V-IN для входа, V-OUT для выхода
Размер модуля: 68,2x38,8x15 мм/2,69x1,53x0,59''
Вес: 39 г
Применение:
1. Используется в качестве обычного понижающего модуля с защитой от перегрузки по току
Инструкции
(1) Нажмите правой кнопкой мыши, отрегулируйте цифровой счетчик для отображения интерфейса выходного напряжения, отрегулируйте "Потенциометр напряжения постоянного тока", так что выходное напряжение находится на желаемом значении напряжения;
(2) Настройте цифровую таблицу на (выходной ток дисплея) интерфейс, непосредственно короткий выход модуля (чтобы найти толстый провод короткого замыкания может быть), затем отрегулируйте значение "потенциометра напряжения постоянного тока" ток достигает заданного значения защиты от перегрузки по току; (например, Текущее значение, отображаемое на бортовом амперметре, 4А, затем максимальный ток модуля ограничен 4А, ток 4А, когда красный индикаторный светильник)
(3) подключен к нагрузке, работает.
2. Используется в качестве зарядного устройства
Функция непостоянного тока модуля не может использоваться для зарядки аккумулятора, из-за энергопотребления аккумулятора и зарядного устройства, есть очень высокая разница напряжения, приводящий к слишком высокому току зарядки, приводящий к повреждению батареи, Таким образом, начните с постоянного тока зарядки и автоматически переключитесь обратно на постоянное напряжение зарядки при зарядке в определенной степени.
Инструкция:
(1) Определите плавающее зарядное напряжение и зарядный ток аккумулятора; если параметры литиевой батареи 3,7 в/2200 мАч, то поплавковое напряжение 4,2 в, максимальный ток заряда 1С, то есть 2200 мА);
(2) в условиях без нагрузки модуль будет настроен на цифровой дисплей (дисплей выходного напряжения) интерфейс, отрегулируйте "Потенциометр напряжения постоянного тока" на выходное напряжение поплавкового напряжения;
(3) Отрегулируйте цифровой измеритель к (выходной ток дисплея) интерфейсу, непосредственно короткий выход модуля (чтобы найти толстый провод короткого замыкания может быть), затем Отрегулируйте "Потенциометр напряжения постоянного тока" значение тока достигает заданного значения тока заряда;
(4) Зарядка поворачивает ток лампы по умолчанию в 0,1 раз, чем ток зарядки; (аккумулятор постепенно уменьшает ток в процессе зарядки, и постепенно от постоянного тока зарядки до постоянного напряжения зарядки, если ток заряда установлен на 1А, то когда ток заряда меньше 0.1A, Когда синий светильник выключен, зеленый светильник, на этот раз зарядка аккумулятора завершена)
(5) Подключается к аккумулятору, заряжается.
(Шаги 1,2, 3,4: входной терминал подключен к источнику питания, а выходной терминал не подключен к батарее без нагрузки.)
3. Используется как светодиодный модуль постоянного тока
(1) Определите рабочий ток и максимальное рабочее напряжение, которое необходимо контролировать светодиодный;
(2) Когда нет нагрузки, цифровой измеритель настраивается на (отображение выходного напряжения, интерфейса, отрегулируйте "Потенциометр напряжения постоянного тока" к выходному напряжению на светодиодный рабочее напряжение;
(3) Отрегулируйте цифровой измеритель к (выходной ток дисплея) интерфейсу, непосредственно короткий выход модуля (чтобы найти толстый провод короткого замыкания может быть), затем Отрегулируйте «потенциометр постоянного тока» значение тока достигает заданного светодиодный рабочий ток;
(4) подключен светодиодный, тест.
(Шаги 1,2, 3: входное питание, выходной светодиодный светильник без нагрузки)

1 x 5A понижающий модуль зарядки
