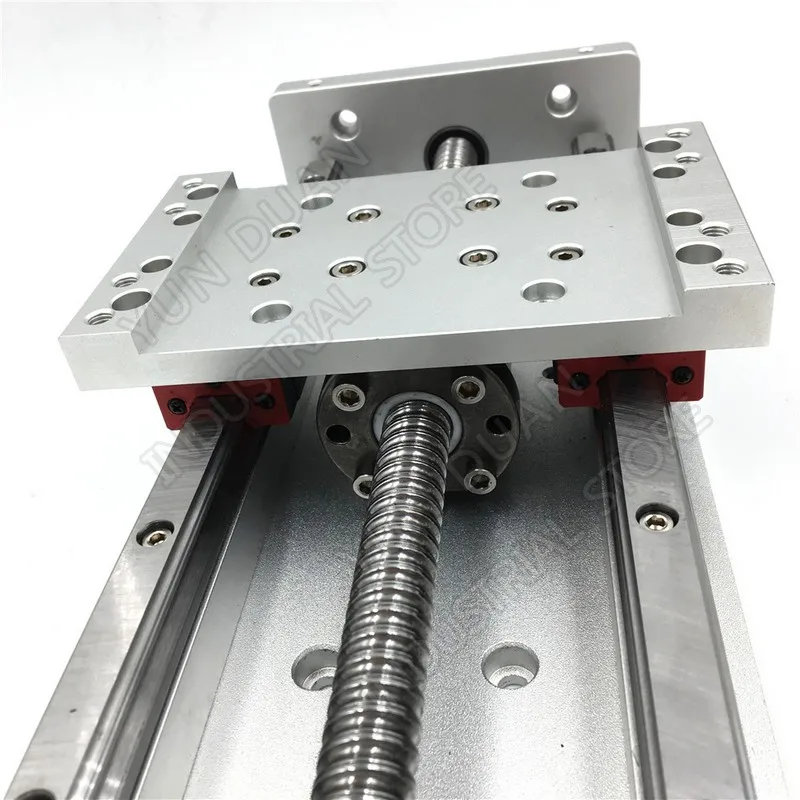

200 мм ход скользящий стол линейная платформа SFU1605 шариковый винт HG15 направляющая платформа и пылезащитная крышка и Nema23 шаговый двигатель наборы

Описание

Посылка включает в себя:

(1 шт.);200 ммХод, форматно-раскроечный станок &Соединительная муфта

(1 шт.);NEMA23 3NM 3AМотор

1 X Пылезащитный чехол

Таблица Особенности:

Модель:TH20-200-E-F

Скользящий Материал:Авиационный алюминий 6061(Поверхностная пескоструйная обработка окисления антикоррозийная обработка)

Ход поршня:200 мм(Для активного хода)

Двигатель:Не входит в комплект (если вам нужен мотор, пожалуйста, свяжитесь с нами, чтобы соответствовать)

Горизонтальная нагрузка:250 кг (макс)

Вертикальная нагрузка:100 кг (макс)

Мобильная панель Размер:150 мм X 90 мм

Высота слайда: 71 мм

Ширина пола: 135 мм

Толщина нижней плиты: 11 мм

Повторная Точность позиционирования:0,02-0,03 мм

Руководство: 2XHGR15

Блок: 2X HGH15

Шариковый винт Особенности:

1. Тип шарикового винта: 1605 (диаметр 16 мм, свинец 5 мм (шариковый винт можно заменить на 1610/1620/2020/2005 C7 уровень)

2. Точность шарикового винта:C7

3. Точность повторного позиционирования:0,02 мм

Размер:

Габаритные размеры скользящего стола:



Мобильная панель Размер:



Нижнее монтажное отверстие (ход 100-200 мм):

МоторТехнические характеристики:

Тип:NEMA23 шаговый двигатель

Размер: 57*112 мм

Диаметр вала:8 мм

По индивидуальному заказу: Да

Держательный крутящий момент:300Ncm/3N. m

Тип: Гибридный

Фаза: 2

• Сила тока:3А

Сертификация: CCC, CE, ISO

Угол наклона: 1,8 градусов
