200 шт./лот RF приемник обучающий код декодера модуль 433 МГц Беспроводной 4 канальный выход набор "сделай сам" для дистанционного Управление 1527 кодирования

Описание

433 МГц супер гетеродинный Беспроводной приемный модуль с декодированием PT2262 EV1527 4 Way CMOS уровень сигнала выход

Посылка включает в себя:

Модуль приемника (480E-4) * 1 шт.
Примечание:
Совместимый тип кодирования передатчика: EV1527 PT2262
Если вы не используете кодировку передатчика EV1527 не будет применена к приемнику.
Если вам нужно настроить другие режимы декодирования, такие как PT2262, HT6P20B, HCS301, T301A, T301E, HT6P20B, HCS301, T301A, E301E и т. Д.; нужно заказать более 500 шт (каждая 500 шт) добро пожаловать на заказ, пожалуйста, свяжитесь с нами.
Эта посылка не включает антенну.
Описание продукта:
[Модуль приемника] Модель продукта: RX480E-4
Модель: KSL-RX480E-4
RX480E-NEW

Технические характеристики

Рабочая температура:-25 ~ 75C

Диапазон частот: +-0,2 МГц

Расстояние приема: 20-100 м (открытое пространство)

Чувствительность приема:-108 дБ

Рабочая частота: 433 МГц (другие могут быть настроены)

Ток тишины: <= 5 мА

Рабочее напряжение: DC3.3 ~ 5 В

Функция

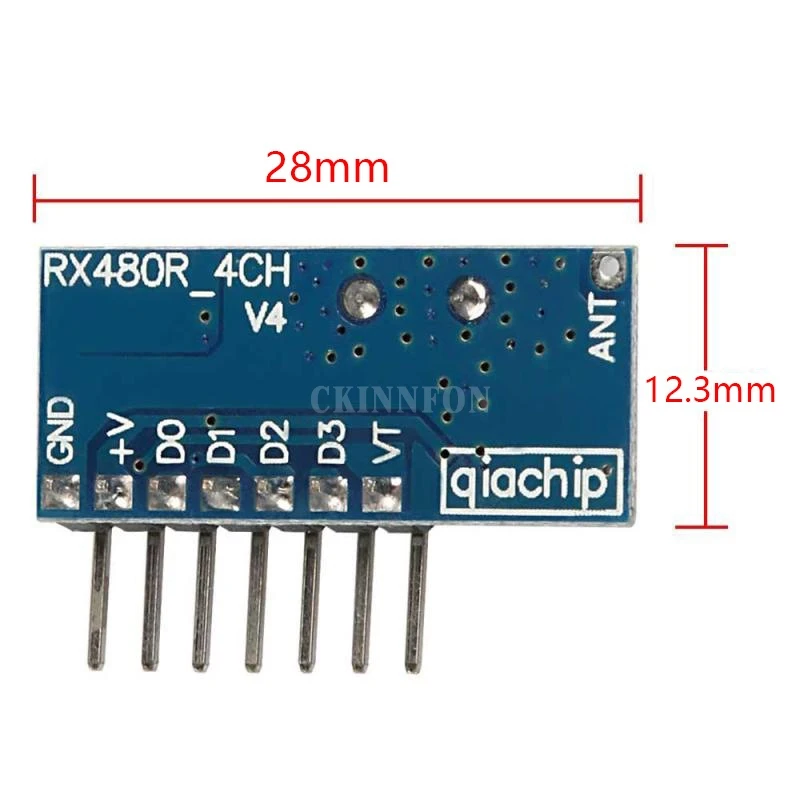

Инструкции по выходу:

GND: groud или отрицательный полюс

+ V: постоянный ток 3,3 ~ 5 в вход

D0: вывода данных

D1: вывода данных

D2: вывода данных

D3: вывода данных

VT: Выход

Режим работы: точечный ход, самоблокировка, блокировка

Выход: 4-канальный КМОП-сигнал уровня, соответствующий пульту дистанционного управления ABCD 4 кнопки.
Инструкции
480 ESetting
Как для программирования:
1. Удалить имеющиеся данные: Нажмите кнопку обучения 8 раз. Ответ: светодиодный фонарик 7 раз.
2. Обучение удаленному коду: Нажмите клавишу обучения один раз, два или три раза (см. Ниже).
Светодиодный индикатор включается: режим обучения активен. Нажмите любую кнопку пульта дистанционного управления.
Светодиодный индикатор мигает три раза: обучение успешно завершено.
3. Тест: после вышеуказанной операции плата приемника может управляться с помощью пульта дистанционного управления.
Дополнительные передатчики с различными идентификаторами могут быть изучены и сохранены дополнительно, начиная с шага 2.
Возможна смесь различных режимов.
Использование кнопки (устанавливает режим и запускает процесс сопряжения):
Нажмите один раз: режим инчинга (мгновенный режим)
Нажмите дважды: режим самоблокировки (тумблер-режим 4 каналов)
Нажмите три раза: режим блокировки (выбранный канал активен и будет очищен, если другой канал становится активным)
(Эта инструкция предоставляется Манфредом, спасибо Манфреду)

Приложений
1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника,
2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками
3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация
4. комнаты управления, двери затвора, окна, разъем дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, гаражные двери дистанционного управления, пульт дистанционного управления выдвижными дверями, удаленные раздвижные ворота, раздвижные двери
5. Продукты умного дома, занавески дистанционного управления, удаленные MP3, аудио

480 Echicun

Выбор антенны Описание

Общее применение режим
Для общего режима применения антенна может непосредственно принять общие спецификации с рынка;
Конкретная информация выглядит следующим образом:
Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм, (кроме оболочки антенны): 0,5 мм;
Длина провода сварного конца: 17,5 мм, длина провода антенного терминала: 9,5 мм;
Диаметр намотки антенны (включая оболочку антенны): 5 мм;
Число витков: 15 витков
В схематический Рисунок:
Специальный режим усиления
Общий режим приложения не может удовлетворить, если вам требуется дальнее расстояние связи, поэтому специальный режим улучшения может получать более дальнее расстояние связи, и конкретная информация следующая:
433 МГц Антенна
Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм; (кроме оболочки антенны): 0,35 мм
Длина провода конца сварного шва: 12 мм
Диаметр намотки антенны (за исключением оболочки антенны): 3,0 мм;
Число оборотов обмотки: 26 витков; Длина обмотки: 36 mThe diagrammatic Рисунок:
