Описание

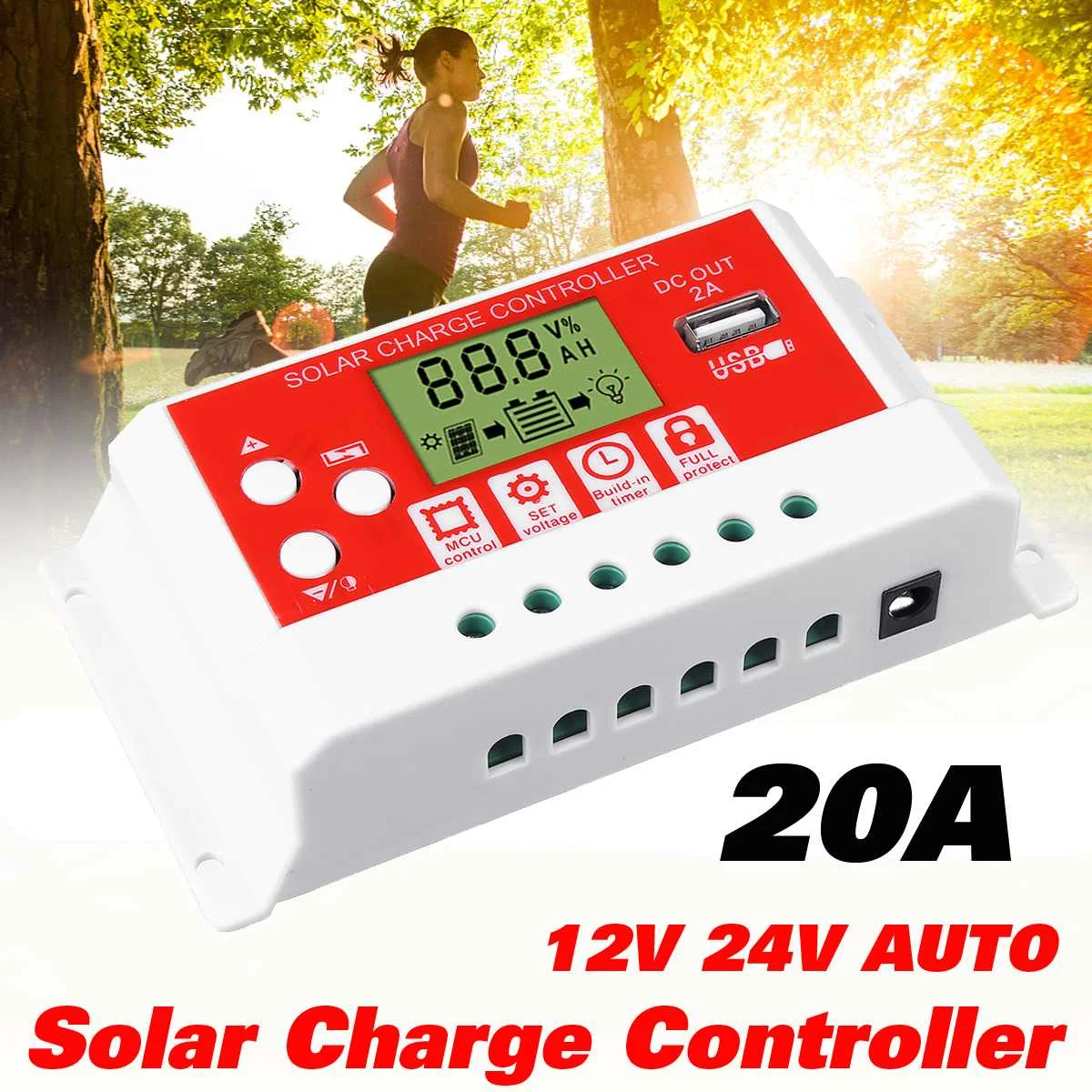

Название: 20A 12 В/24 В ЖК-дисплей PWM контроллер заряда солнечной панели
Технические характеристики:
Номинальное напряжение: 12/24 V Авто
Ток заряда: 20A
Ток разряда: 10A
Макс. Входная мощность PV: 260 Вт (12 В), 520 Вт (24 В)
Максимальный Солнечный вход: <41 в
Выравнивания
Ternary литиевая батарея (L1): 12,0 в
Литий-железо-фосфатная батарея (L2): 13,8 В
Свинцово-кислотный аккумулятор: 13,7 в
Защита от недостаточного напряжения
Ternary литиевая батарея: 10 в (регулируемый диапазон: 9,0-11,0 в)
Литий-железо-фосфатная Батарея: 12 В (регулируемый диапазон: 10,3-12,8 В)
Свинцово-кислотный аккумулятор: 10,7 В (регулируемый диапазон: 9,5-11,5 в)
Disstarge Повторное подключение:
Ternary литиевая батарея: 11,6 В (регулируемый диапазон: 11,0-11,7 в)
Литий-железо-фосфатная Батарея: 13,5 в (регулируемый диапазон: 12,8-13,8 В)
Свинцово-кислотный аккумулятор: 12,6 в (регулируемый диапазон: 11,5-13,0 в)

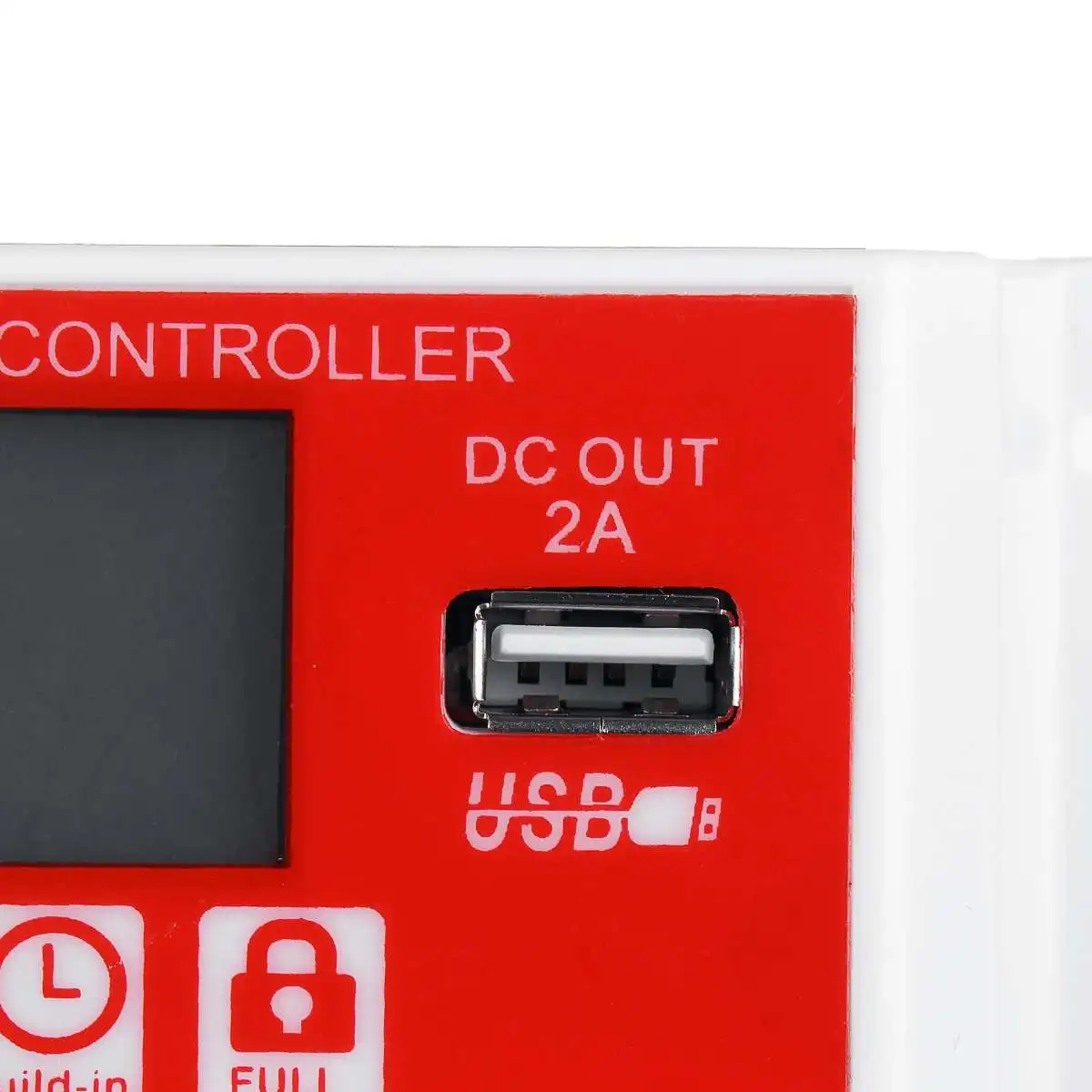

Напряжение на выходе USB:2 выхода USB, 5 В/2 А (макс.)
Самопотребление: <10 мА
Рабочая температура:-35-60 °
Цвет: черный

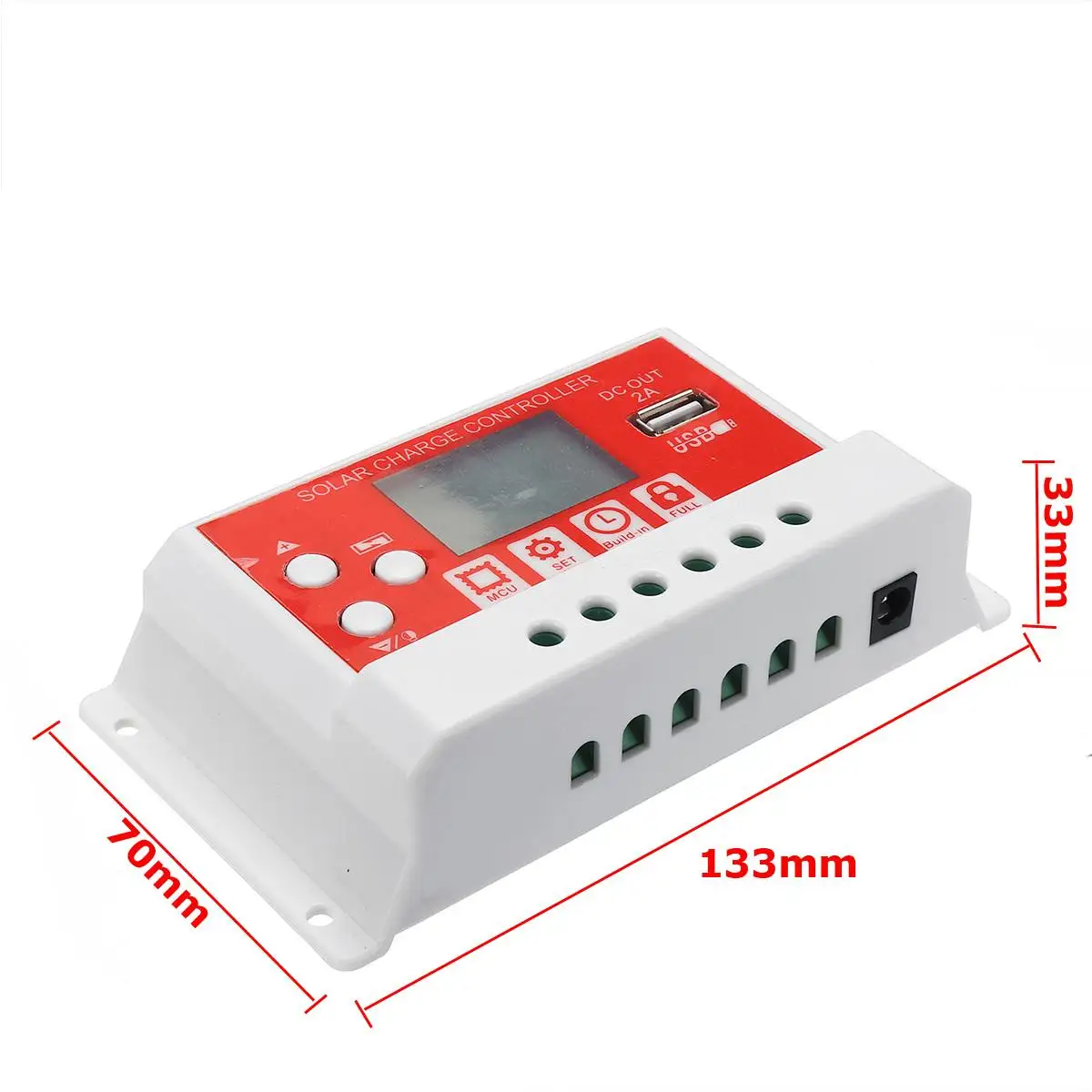

Размер: 133 мм x 70 мм x 33 мм
Особенности
Встроенный промышленный микроконтроллер.
Большой ЖК-дисплей, все регулируемые параметры.
Полностью 3-ступенчатый ШИМ Контроллер заряда.
Встроенная защита от короткого замыкания, защита от открытого замыкания, защита от обратного хода, защита от перегрузки.
Двойной USB выход, максимальный ток 2.5A, для поддержки зарядки мобильного телефона.
Двойной mosfet обратная защита тока, низкое производство тепла.
Есть литиевая батарея и свинцово-кислотный переключатель аккумулятора (в интерфейсе типа батареи, 3 секунды в настройках переключателя), по умолчанию литиевая батарея.
Системы соединение
1. Подключите аккумулятор к регулятору заряда-плюс и минус.
2. Подключите фотоэлектрический модуль к регулятору-плюс и минус.
3. Подключите потребителя к регулятору заряда-плюс и минус.
Посылка включает в себя:
1x 20А ШИМ контроллер солнечной зарядки
1x отвертка
1x руководство
Характеристики
- Максимальный Ток
- 20A
