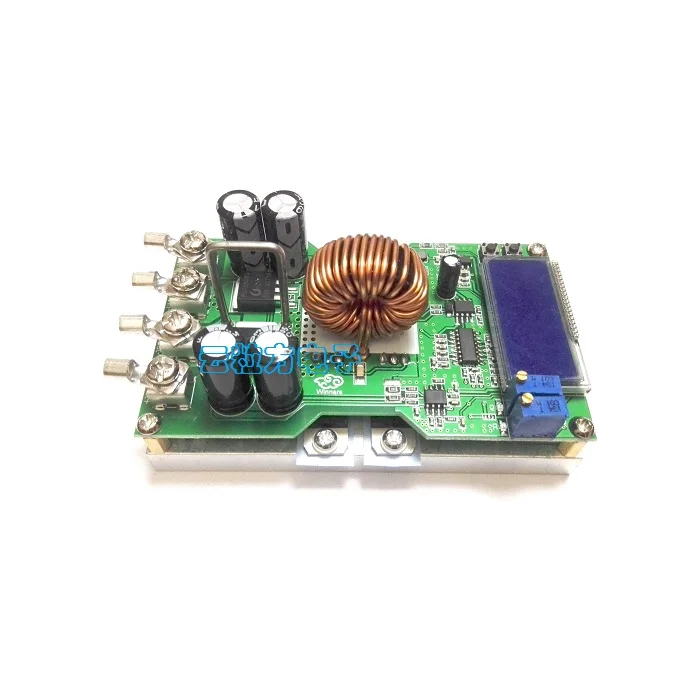

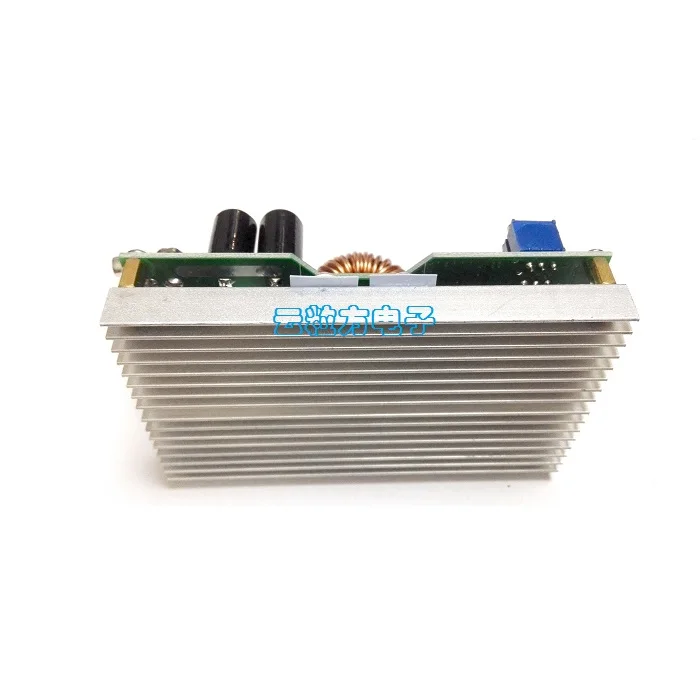

20A Step понижающий источник питания постоянного напряжения тока lcd двойной дисплей

Метод калибровки:Этот модуль имеет функцию калибровки, поэтому вам не придется беспокоиться о том, что дисплей измерения является неточным. Если вы обнаружите, что дисплей не является точным, вы можете использовать следующий метод для калибровки. Просто используйте калибровку один раз в первый раз! Мы рекомендуем клиентам выполнить калибровку следующим образом!

Напряжение калибровки:При отсутствии нагрузки нажмите и удерживайте кнопку «+», не отпускайте, включите, введите режим калибровки напряжения, ЖК-экран начинает мигать, отпустите кнопку «+», нажмите кнопку «+», чтобы добавить, «-», чтобы уменьшить, Откалибруйте правильное входное напряжение, например: входное напряжение составляет 12,65 в, затем отрегулируйте напряжение тока до 12,65 в, автоматически сохраните через 2 секунды, выключена и калибровка завершена!

Вход напряжение: 7 V-с алюминиевой крышкой, 50В

Выходное напряжение: 0 V-36 V непрерывно регулируется (может использоваться только как модуль понижения, вход должен быть больше, чем выход 2 V или более)

Выходной ток: регулируемый, максимальный 20А (рекомендуется использовать в пределах 15А, 10А или 180 Вт при нормальной температуре может естественным образом рассеивать тепло, пожалуйста, усилите тепло, когда он превышает! Постоянный ток требует выходного напряжения 2 в или более для регулировки, регулирования тока, только в постоянном состоянии тока следующий будет работать.)

Выходная мощность: до 300 Вт (рекомендуется использовать в пределах 250 Вт, пожалуйста, уменьшите мощность при использовании большого дифференциального давления)

Рабочая температура:-20 ~ + 75 градусов (обратите внимание на температуру трубки при использовании, пожалуйста, усилите тепловыделение)

Эффективность преобразования: до 95%

Защита от короткого замыкания: Да, значение постоянного тока, установленное постоянным током

Защита обратного подключения: Да

Выход обратного потока: нет, добавьте диод для зарядки! Этот магазин доступен для продажи!

Метод проводки: Клеммная колодка или паяльный терминал, вход, выход VOUT

Размер модуля: длина 100 мм ширина 60 мм высота 48 мм

Вес: 182 г

Набор кнопок "+" режим отображения и делится на три типа:

1. Режим F-0: отображение выходного напряжения;

2. Режим F-1: отображение входного напряжения;

3. Режим F-2: попеременно отображает Входное и выходное напряжение;

Инструкции по использованию: Нажмите кнопку "+", чтобы прокрутить три режима отображения. Нажмите кнопку «-» для сохранения и выхода. Нажмите кнопку «-» самостоятельно, чтобы переключить подсветку ЖК-экрана.

Обратите внимание, что регулируемый ток постоянного тока должен быть в режиме постоянного тока, когда фактический выходной ток нагрузки больше, чем заданный ток, в противном случае он будет работать в состоянии постоянного напряжения, не сила тока регулируется до 2А, то есть любое оборудование изменится на 2А, но также надеемся знать. Постоянный ток выше 2 В Выходное напряжение будет иметь эффект!

Инструкции по уходу за изделием

(1) при отсутствии нагрузки Отрегулируйте CV "потенциометр постоянного напряжения", чтобы выходное напряжение достигло желаемого значения напряжения;

(2) непосредственно короткого замыкания выход модуля (найдите толстый провод или Пинцет для короткого выходного конца, Примечание: Не регулируйте напряжение при короткой замыкании), отрегулируйте "потенциометр постоянного тока CC" для отображения тока. Значение достигает заданного значения защиты от перегрузки по току; или сила тока может быть изменена путем подключения нагрузки. (Например, если текущее значение, отображаемое бортовым амперметром, 4А, то максимальный ток модуля ограничен 4А, и красный индикатор постоянного индикатор Тока загорается, когда ток достигает 4A.)

(3) Подключите нагрузку и работайте.

2. Используйте в качестве зарядного устройства
Инструкции по уходу за изделием

(1) определите напряжение поплавка и ток заряда аккумулятора; (если параметр литиевой батареи 3,7 в/2200 мАч, то напряжение поплавка 4,2 в, и максимальный ток заряда 1C, ie 2200mA)

(2) при отсутствии нагрузки Отрегулируйте CV "потенциометр постоянного напряжения", чтобы выходное напряжение достигло поплавкового напряжения;

(3) непосредственно короткого замыкания выход модуля (найдите толстый провод или пинцет, чтобы короткий выходной конец. Примечание: Не настраивайте напряжение при короткой замыкании). Отрегулируйте "потенциометр постоянного тока CC" для отображения тока. Значение достигает предустановленного значения тока зарядки; или сила тока может быть изменена путем подключения нагрузки.

(4) Зарядка Лампа сигнала поворота по умолчанию до 0,1 раз ток зарядки; (при постоянном токе зарядки, постоянный индикатор Тока CC красный свет включен, ток постепенно уменьшается во время процесса зарядки, и постепенно заряжается постоянным током зарядки. Для постоянной зарядки напряжения индикатор постоянного напряжения CV желтый свет включен. Если ток зарядки установлен на 1А, то когда ток зарядки меньше 0,05a, полный индикатор STA blue light включен, и аккумулятор заряжается.

(5) подключите аккумулятор и зарядите его.

Инструкции по уходу за изделием

(1) Определите рабочий ток и максимальное рабочее напряжение, на котором вам нужно управлять светодиодами;

(2) при отсутствии нагрузки Отрегулируйте CV "потенциометр постоянного напряжения", чтобы выходное напряжение достигло светодиодный рабочее напряжение;

(3) непосредственно короткого замыкания выход модуля (найдите толстый провод или Пинцет для короткого выходного конца, Примечание: Не регулируйте напряжение при короткой замыкании), отрегулируйте "потенциометр постоянного тока CC" для отображения значения тока достигает предустановленного светодиодный рабочий ток; Или ток можно отрегулировать, подключив нагрузку.

(4) Подключите светодиодный и протестируйте машину.
