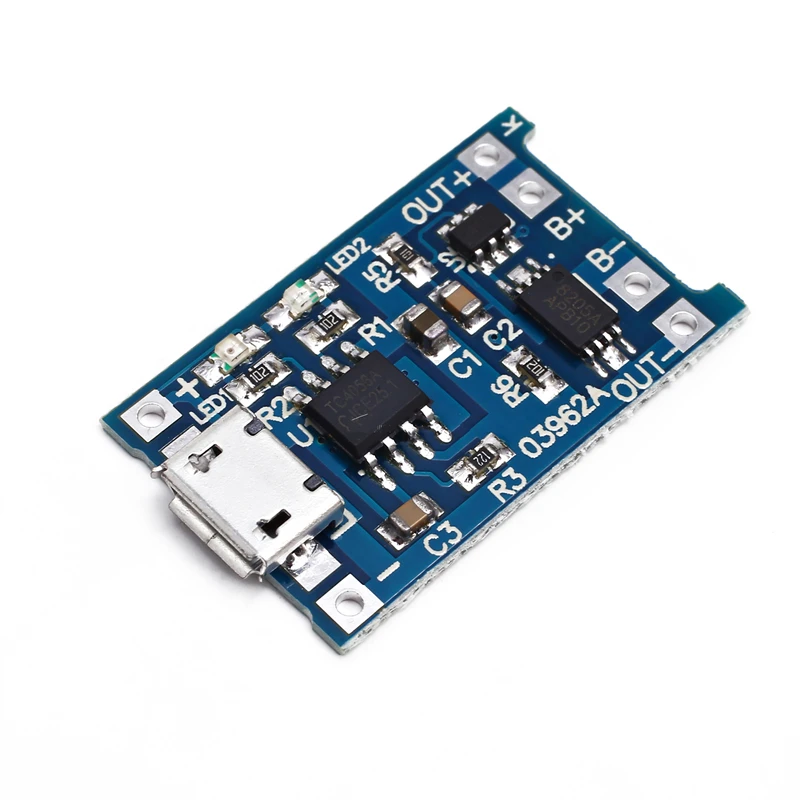

20pcc Micro USB 5V 1A 18650 литиевый модуль зарядного устройства аккумулятора зарядная плата с защитой двойные функции 1A li-ion

Особенности и параметры модуля:

Входной терминал имеет разъем MICRO USB, который можно использовать для зарядки литиевой батареи непосредственно с помощью зарядного устройства мобильного телефона.

И все еще есть входное напряжение проводки Паяные соединения, которые могут быть очень удобны DIY

Входное напряжение: 5 В

Напряжение отключения заряда: 4,2 В ± 1%

Максимальный ток зарядки: 1000 мА

Напряжение защиты от разрядки аккумулятора: 2,5 в

Ток защиты от перегрузки аккумулятора: 3A

Размер платы: 2,6*1,7 см

Инструкции по уходу за изделием

Примечание: когда аккумулятор подключен в первый раз, может не быть выхода напряжения между OUT + и OUT-. В это время цепь защиты может быть активирована путем подключения напряжения 5 В и зарядки аккумулятора. Аккумулятор коротковат от B + B-и затем подключен. Для активации цепи защиты требуется зарядка. При использовании зарядного устройства мобильного телефона для входа, пожалуйста, обратите внимание, что зарядное устройство должно быть в состоянии выход 1A или выше, в противном случае оно может быть не в состоянии заряжать нормально.

Разъем MICRO USB и +-pad рядом с ним являются входными клеммами питания и подключены к 5 В. B + подключен к положительным электродам литиевой батареи, и B-подключен к отрицательному электроду литиевой батареи. Выход + и выход-подключены к нагрузке, например, положительные и отрицательные полюса движущейся платы наддува или других нагрузках.

Подключите аккумулятор к B + B-, вставьте зарядное устройство телефона в usb-разъем, красный свет заряжается и зеленый свет полон.
