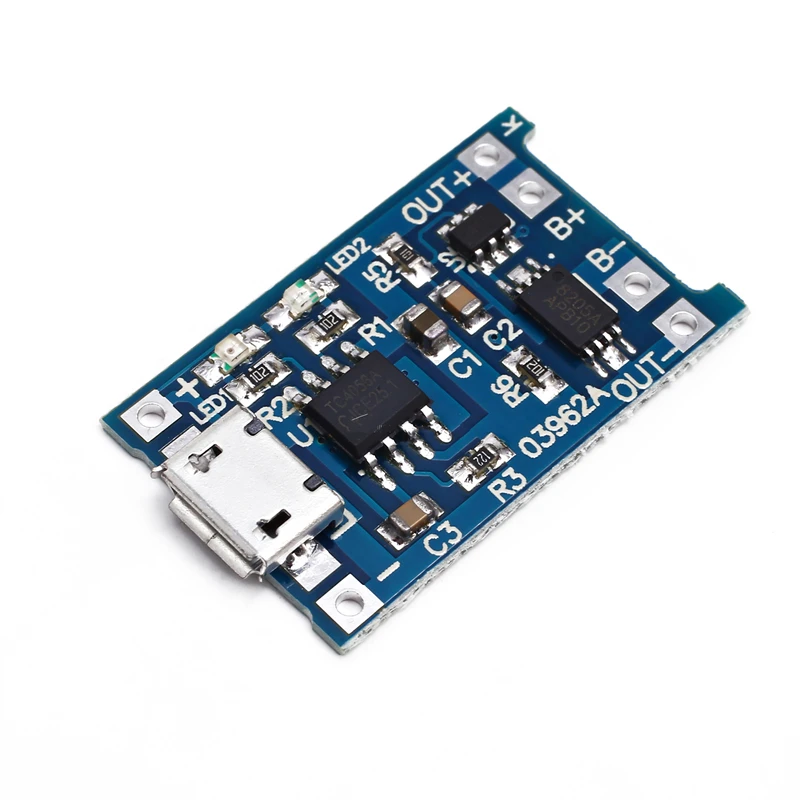

20pcc Micro USB 5V 1A 18650 модуль зарядного устройства литиевой батареи зарядная плата с защитой двойные функции 1A li-ion

Характеристики и параметры модуля:

Входной терминал имеет гнездо MICRO USB, которое можно использовать для зарядки литиевой батареи непосредственно с помощью зарядного устройства мобильного телефона.

И еще есть проводка входного напряжения паяльных соединений, что может быть очень удобным DIY

Входное напряжение: 5 В

Напряжение отключения заряда: 4,2 В ± 1%

Максимальный зарядный ток: 1000 мА

Напряжение защиты от разрядки аккумулятора: 2,5 в

Ток защиты батареи от перегрузки по току: 3 А

Размер доски: 2,6*1,7 см

Инструкции по уходу за изделием

Примечание: когда аккумулятор подключен в первый раз, может не быть выхода напряжения между OUT + и OUT-. В это время цепь защиты может быть активирована путем подключения напряжения 5 В и зарядки аккумулятора. Батарея коротка от B + B-и затем подключается. Для активации цепи защиты требуется зарядка. При использовании зарядного устройства мобильного телефона для ввода, пожалуйста, обратите внимание, что зарядное устройство должно быть в состоянии выводить 1A или выше, в противном случае оно может не быть в состоянии заряжать нормально.

Гнездо MICRO USB и +-pad рядом с ним являются входными клеммами питания и подключены к 5 В. B + соединен с положительным электродом литиевой батареи, а B-с отрицательным электродом литиевой батареи. Выход + и выход-подключаются к нагрузке, например, к положительным и отрицательным полюсам движущейся платы boost или к другим нагрузкам.

Подключите аккумулятор к B + B-, вставьте зарядное устройство телефона в гнездо USB, красный светильник заряжается, а зеленый светильник заполнен.
