Описание
Краткая информация
CL-1001Это высокий коэффициент усиления, узкий beam24GHzRadar модуль измерения скорости. измерение скорости с помощью допплеровского эффекта, точность измерения скорости до 1 км/ч, его можно применять к радару скорости движения, экрану отображения скорости и т. Д.
Индекс параметра
① Частотный диапазон: 24,125 ГГц + \-125 МГц ④ Расстояние обнаружения: спортивный автомобиль, тележка> 150 тележка для риса> 100 рис.
【Supportrs232andrs485interface (Baud rate9600bps)
① Дальность измерения скорости 1км \ ч -- 300км \ ч
♦ Погрешность измерения скорости не превышает +-1 км \ ч (когда угол между движущимся направлением и азимутом радиолокационного луча равен нулю градусов) ④ напряжение: 9-24 В, электрический ток: 220 мА при 12 В ④ Излучаемая мощность (EIRP): 22 дБм ④ угол антенны: 26 ° x 13 ° ④ Размер датчика: 70*66*10 мм
Индекс производительности
Шаблон антенны TX & RX
Связь Описание протокола
RS232Формат вывода данных скорости (Baud rate9600bpsPackets на рамку 9 байт)
1: Подходит к цели
V(Исбк) + (ascii) сто бит (ascii) десять (ascii) бит (ascii) знака после запятой (ascii) 0X0D0D0A
2: Назначения
V(Ascii)-(ascii) сто бит (ascii) десять (ascii) бит (ascii) знака после запятой (ascii) 0X0D0D0A
RS485Формат вывода данных скорости (Baud rate9600bp5Packets per frame4byte)
Для данных о целевой скорости: 0XFC0 XFA sum0x00
Данные о целевой скорости; 0XFB OXFD sum0x00
Notes1: sumIs значение скорости данных range0X01-0XF0 (соответствующий диапазон скорости 1км/h-240km/ч)
Команда настройки параметров радара (только accessiblers232setup, Baud rate9600bps)
Комманда: 0x430x460x01 aa bb cc 0x0d0x0a
Notes1: aaIs меньшее значение диапазона скорости (заводской по умолчанию is0X01)
Установите upaby0x05Less than5km/hSpeed не будет обнаружен выход
Notes2: bbцентр радиолокационной оси луча и цели, которые будут перемещены (транспортное средство) угол компенсации угла движения (заводской по умолчанию is0X00)
Установить upbbby0x0aThen угол компенсации is10degree
Notes3: Диапазон установки ccSet для радиолокационной чувствительности 0x00-0x70 (Заводская по умолчанию is0X00)
CcЧем меньше значение, тем выше чувствительность, тем больше расстояние обнаружения (плохой анти-помехи)
CcЧем выше значение, тем ниже чувствительность, тем ближе расстояние обнаружения (сильная защита от помех)
Если рядом с радиолокационным датчиком находится сильная радиопередающая антенна или коэффициент пульсации радиолокационного датчика, источник питания относительно большой
Помехи должны быть улучшены, чтобы улучшить эффективность защиты от помех, пожалуйста, сделайте свой собственный выбор в соответствии с условиями применения)
Commbb: 0x430x460x02 мод время M/I 0x0d0x0a
ModBy0X00To и fro целевой Выход Обнаружения
ModBy0x01только выход для обнаружения цели
ModBy0X02Target обнаружения только на выход
ModBy0X03Measurement и тестовый режим (противовибрационный коэффициент помех не подходит для этого режима)
ВремяЧем выше значение, тем ниже время выхода радарного датчика в секунду (по умолчанию TimeFactory is0X00, 22 FPSLeft и правый ответ)
M/IBy0X00Speed в километрах/час
M/IBy0X01Speed в милях/час
CommandC: 0x430x460x03XU0x000x000x0d0xOa
СюйКоэффициент анти-помех диапазон вибрации интерференце0x00 -- 0x70 (из 」 по умолчанию is0X00)
Примечания: вибрация, как правило, относится к маленькому качанию «Приди и пойди» цель движения (например, звуковой сигнал или кронштейн радарного датчика
Вибрация или совершении какого-либо из электрические вентиляторы и т. д.); XUThe больше диапазона значений, тем больше анти Вибрация качели, но это легко пропустить коротких поездок
Цель движения, пожалуйста, отрегулируйте свой выбор в соответствии со сценой применения
На что следует обратить внимание
Этот модуль не предоставляет корпус, требуется дизайн заказчика, дизайн оболочки (обдува) ниже:
�8�6 антенны передающей поверхностиНе используйте металлические
�8�6 антенны передающей поверхностиНе используйте краску или краску с металлическими или углеродными частицами
�8�6Расстояние между радиусом и микроволновой антенной должно быть> = 10 мм
�8�6Лучший материал радуги isPCperhapsABS, OtherPBT, PLAIt тоже отлично.
�8�6Лучшая толщина обьема 3-4 мм
Относительное движение между микроволновой антенной и радиусом следует избегать (вибрации), чтобы предотвратить сигнал помех от воздействия на конечный результат измерения

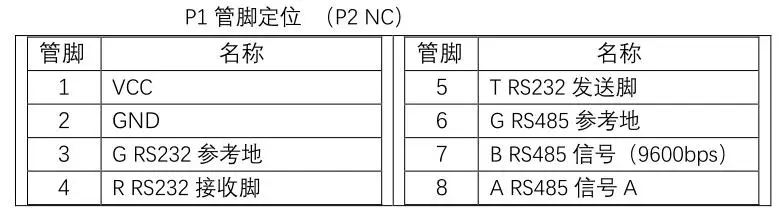

Интерфейс информация
Размер
