24 V/36 V 150 W-200 W DC бесщеточный скейтборд ступица скорости двигателя \ Высокая мощность, пульт дистанционного управления, проводной привод

Описание

Вариант 1: 70 Мотор * 1

Вариант 2: 70 Мотор * 1 + проводной контроллер с одним приводом

Вариант 3: 70 Мотор * 2 + проводной контроллер с двойным приводом

Вариант 4: 70 Мотор * 1 + беспроводной контроллер с одним приводом

Вариант 5: 70 Мотор * 2 + беспроводной двойной контроллер привода

Вариант 6: 70 Мотор * 1 + одночиповый одиночный привод

Вариант 7: 70 Мотор * 2 + MCU двойной привод

Тип двигателя: HB-70
Номинальное напряжение: 24/36 V
Номинальная мощность: 150/200 W
Ток холостого хода: менее 0.5A
Номинальный ток: 6A
Номинальный крутящий момент: 1Н. М
Число оборотов холостого хода: 24 V 1500 об/мин 36 V 2200 об/мин
Полярный номер: 10 пар
Вес двигателя: 560 г
Мотор поставляется с датчиком Холла
Водонепроницаемый Рейтинг: IP44
Шум без нагрузки: 55d
Области применения: электрические скутеры, роботы, интеллектуальное аппаратное оборудование, механические интеллектуальные мобильные области модификации.

常规滑板车支架与电机安装方式

如需以上支架, 请联系客服, 获取购买链接

电机选型注意事项
一. 上图所列电机负载重量, 是指分别使用1个. 2个. 4个电机做为运载车驱
动轮, 在运载车静止启动时, 将调速油门 (推杆或旋扭) 加到最大, 运载车上所
能带动的最大重量.
二. 以下二种使用方式会使电机力变小
1电机降低速度运行时, 速度越低力越小, 此电机不适合低于4公里/小时的
运行场景.
2将电机套在更大轮子里面使用时, 因杠杆原理, 外轮直径越大, 电机力
越小.
三. 其他领域改装用途, 因使力方式. 阻力. 扭矩等性能要求不同, 下单前请
与客服沟通确定.

无刷电机不同于有刷电机, 电机是通过驱动器实现电子换向, 因此无刷电机
工作时必须搭配性能匹配的驱动器才能正常运转, 如果将无刷电机直接通电则无
法工作.
为了方便您更便捷的使用本电机, 避免因控制器选配不当所造成的时间和财务
损失, 我们提供有成熟的: 有线驱动器. 无线遥控驱动器和可对接单片机/PLC的
驱动器套装, 让您拿到手, 通上电即可轻松控制电机运转, 最大化的帮你节省选
型时间, 缩短新品开发周期, 快人一步领先市场.

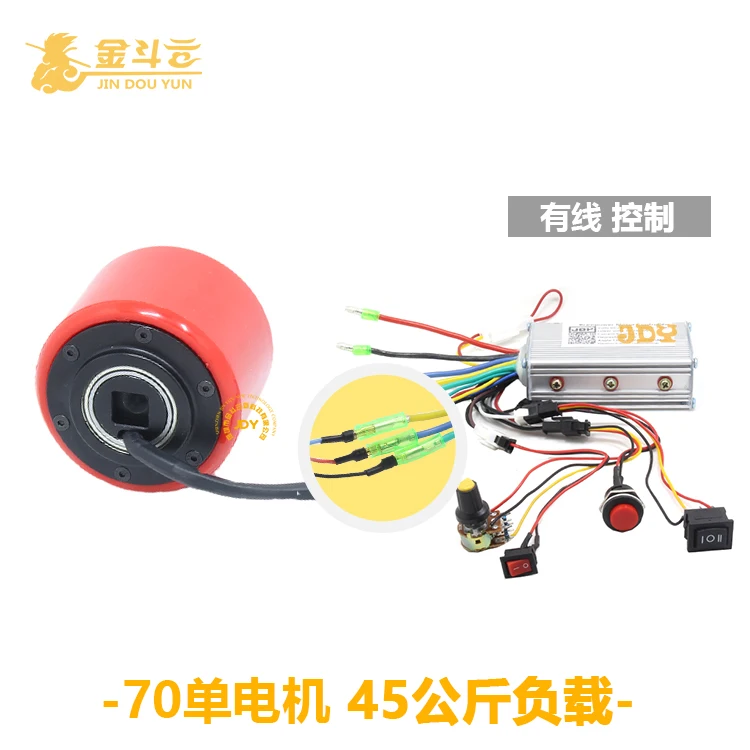

70电机 + 控制器组合方案:

注意事项说明:
无刷电机是电子换向, 电机与控制器是一对一控制, 不可以用1个
单驱控制器同时控制2个电机, 要想同时控制2个电机, 必须用2个
单驱控制器或用1个双驱控制器. 如需控制4个或以上电机请联系客服!
此外双驱控制器没有拐弯功能, 如需差速拐弯, 需自行开发单片机
给2个S2单驱下不同的调速指令实现)

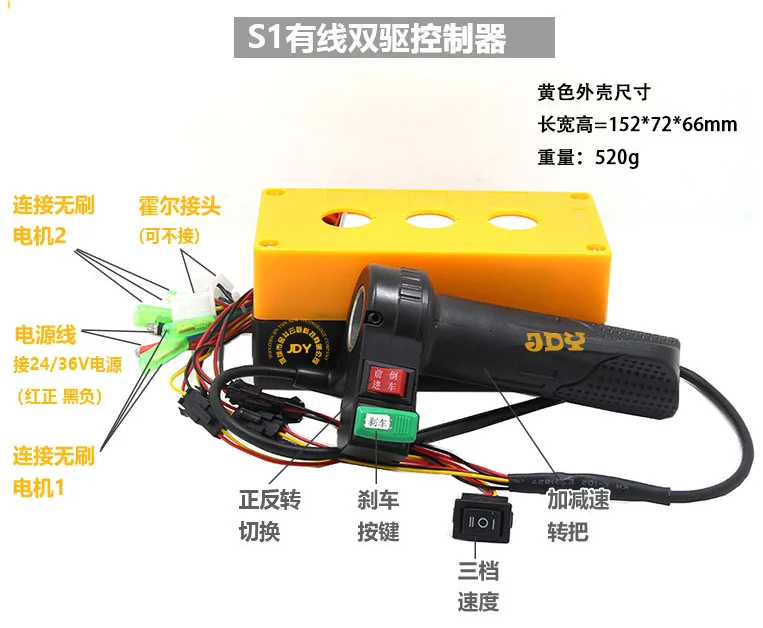

有线控制器

单驱动/双驱动

控制器与电机三根线接法:
当一种接法中电机为正转时, 只用任意调换其中二根线的接法, 电机就会变为反转
控制器为有霍尔/无霍尔智能模式, 在不接霍尔时-样可以将电机控制的很好.
1. 有线控制器功能介绍
1,1. 调速:
方式为无极调速, 可让电机在0-最大速度之间调节.

旋扭调速时, 手松开不复位, 电机继续工作.
转把调速时, 手松开复位, 电机惯性停止 (默认发转把).
1,2. 正反转:
当按下正反转后, 转把/旋扭要先归零再加速电机才会反转.
1,3. 刹车:
电磁刹车方式, 刹车力度: 弱, 电机工作时有刹车力, 电机停止
时无刹车力, 如需斜坡上停下来, 需另行加装机械刹车.
2. 霍尔使用说明
2. 1. 正弦波与方波区别
此控制器为正弦波和方波双重模式智能切换,
当控制器没接电机霍尔时为方波, 接上电机霍尔后为正弦波

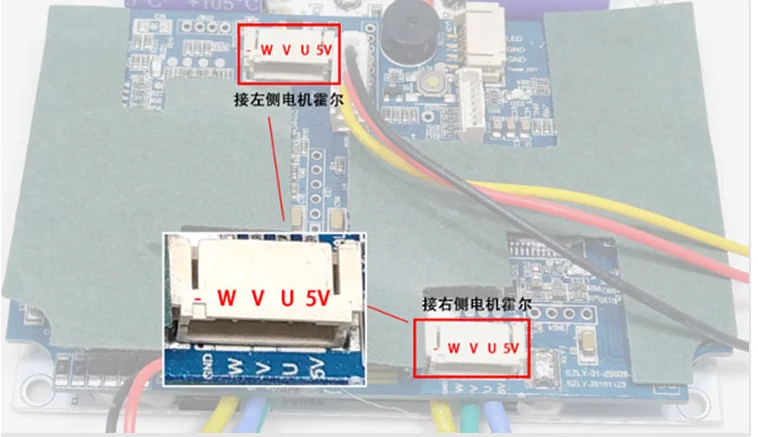

2. 2. 控制器霍尔线序定义:
5 в пост-红细线

负极-黑细线
U-蓝细线

V黄细线

W-绿细线
霍尔接头
(可不接)

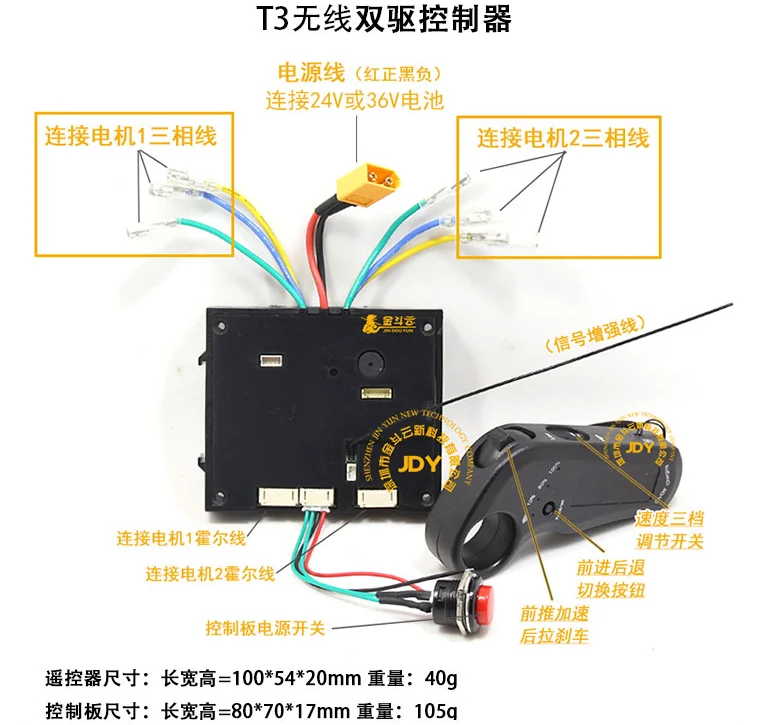

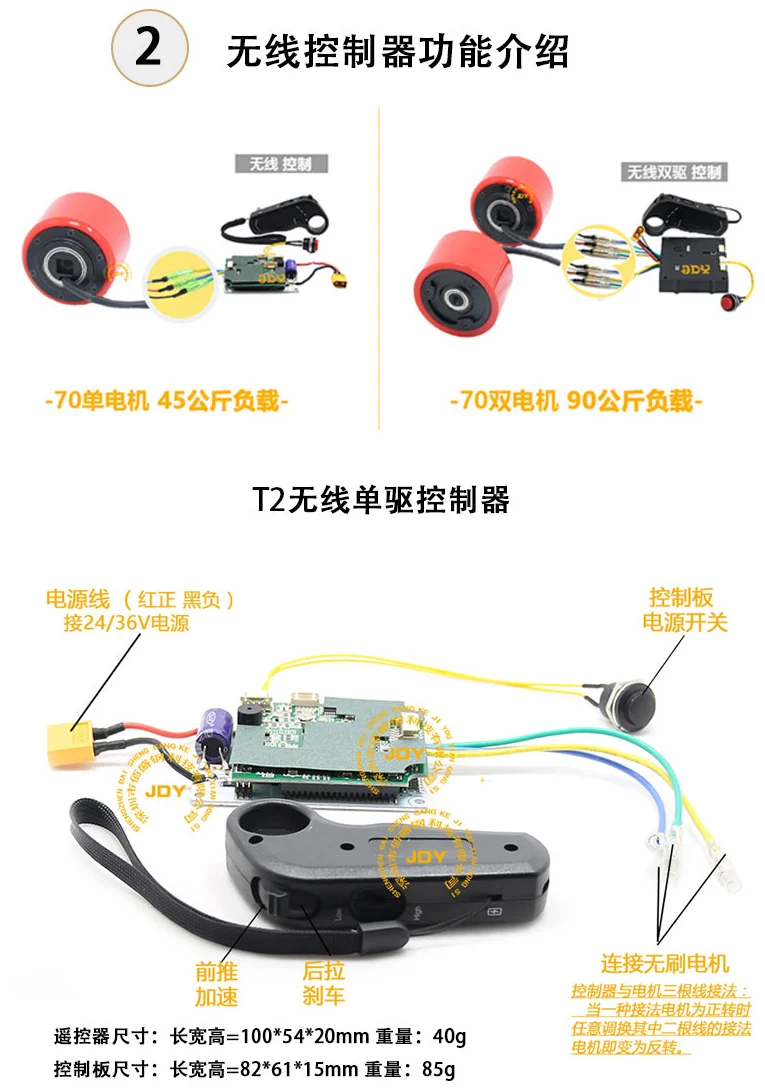

无线控制器

单驱动/双驱动

控制器与电机3根线接法:
当一种接法中电机为正转时, 只用任意调换其中二根线的接法, 电机就会变为反转
控制器为有霍尔/无霍尔智能模式, 在不接霍尔时, платье с фатиновой юбкой-样可以将电机控制的很好.

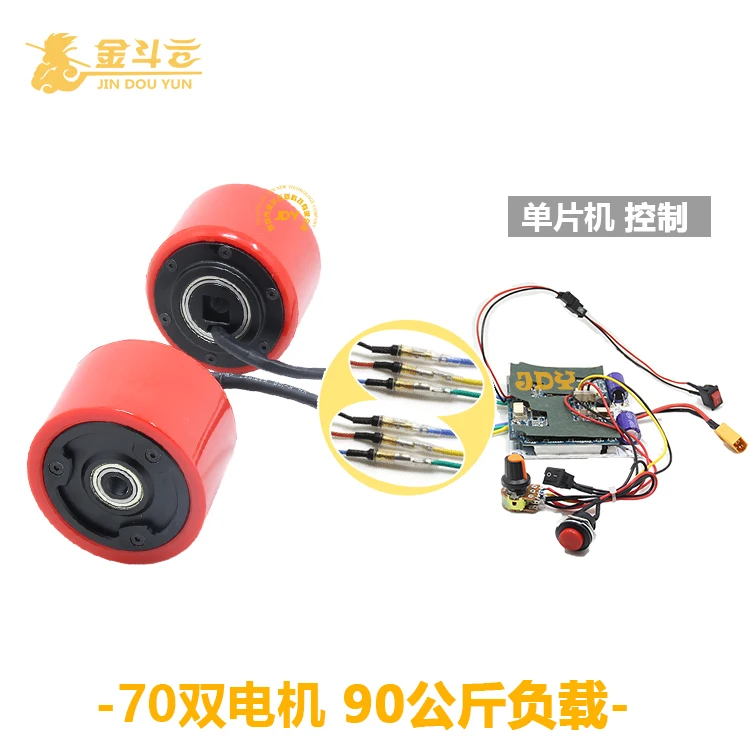

单片机控制器

单驱动/双驱动

控制器与电机三根线接法:
当-种接法中电机为正转时, 只用任意调换其中二根线的接法, 电机就会变为反转.
控制器为有尔无霍尔智能模式, 在不接霍尔时, 一样可以将电机控制的很好.

1,1 单片机/pIc控制信号形式
控制器可以对接单片机或PLC进行程序控制, 只用给控制器输入0-5 V
的模拟电压或10%-100% 的PWM即可实现加减速调节, 通过开关量
低电平可实现电机正反转切换和电磁刹车控制, 详情请咨询客服.
2. 手动控制功能介绍
2. 1. 调速:
方式为无极调速, 可让电机在0-最大速度之间调节
旋扭调速时, 手松开不复位, 电机继续工作.
2. 2. 正反转:
当按下正反转后, 旋扭不用归零, 电机直接反转.
2. 3. 刹车:
电磁刹车方式, 刹车力度: 中, 电机工作时速度越快刹车力越大,
电机停止时无刹车力很小, 如需斜坡上停下来, 需另行加装机械刹车.
2. 4. 双驱控制器是2个电机同步控制, 没有拐弯功能.
3. 霍尔使用说明
3. 1. 正弦波与方波区别
此控制器为正弦波和方波双重模式智能切换,
当控制器没接电机霍尔时为方波, 接上电机霍尔后为正弦波
3. 2. 控制器霍尔线序定义如下图
