Описание
Тип 1 с регулируемой дистанцией

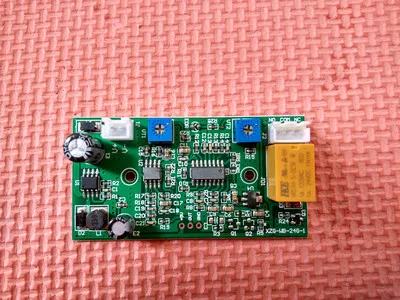

Тип 2 задержка расстояния регулируется
Новая модернизированная версия 24G переключатель для СВЧ-модуля
\
\
Новая плата обновления и изменения, с помощью нового импортного чипа решения, работа более стабильная, анти-помехи способность прочнее, и производительность более отличная.
\
\
Технические параметры:
\
\
\
\
Модель: XZG-WB-24G-1
\
\
Технические характеристики: 7*3,6*2,5 см
\
\
Рабочее напряжение: 8-25 В постоянного тока
\
\
Рабочий ток: 30ma
\
\
Угол обнаружения: 110 градусов перед чувствительной поверхностью (уровень 80 ° Вертикальный 30 °)
\
\
Расстояние обнаружения: 0,2-10 метров непрерывно регулируется (также можно настроить фиксированное расстояние или регулируемый диапазон)
\

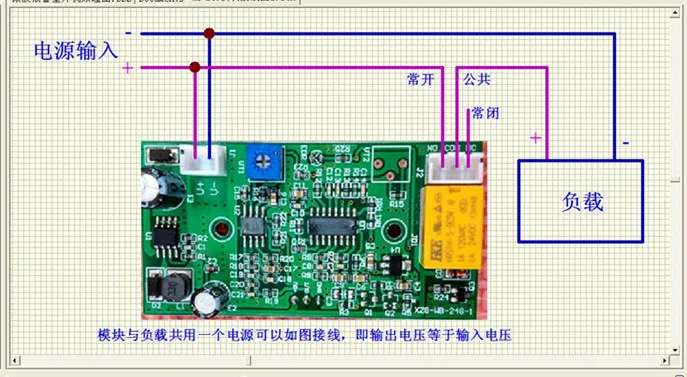

Выход: релейная коммутация
\
Частота: 24,125 ГГц
\
\
Рабочая температура:-20 ° ~ + 55 °
\
\
Время задержки: фиксированная 1 секунда или 1-300 секунды непрерывная регулировка, два режима являются дополнительными, (вы также можете настроить фиксированное время задержки)
\
\
Применение: автоматические двери (ворота), автоматические огни, лифты, рекламные автоматы, охранная сигнализация, промышленная автоматизация и другие поля.
\
\
Советы: из-за различных схем обработки сигнала и зонда этот модуль не может быть использован для измерения диапазона, скорости и обнаружения слепого пятна.
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
Обратите внимание, что регулируемый резистор, используемый выше, является резистором обрезки. Чтобы сделать тонкую настройку, попробуйте отрегулировать ее. В противном случае, если угол поворота слишком велик во время отладки, будет трудно отрегулировать один или два раза. В случае, если расстояние, которое вам нужно, является фиксированным диапазоном, мы также можем дать вам фиксированное расстояние, так что вы не должны беспокоить себя.
\
\
\
\
\
\
\
\
\
\
\
\
Печатная плата с таблицей размеров
\
\
\
\
\
\
24 г переключатель для СВЧ модуль
Во-первых, функциональные характеристики:
\
\
\
\
1. Бесконтактное обнаружение; обнаружение движущихся целей.
\
\
2. Модуль имеет частоту передачи 24,125 ГГц, которая может широко использоваться в коммерческих, промышленных автоматических системах управления и других областях.
\
\
3. Доступны в различных стандартах частотного диапазона:-UK,-F. Расширенный низкомощный осциллятор PHEMT
\
\
4. Независимая передача и получение пути для максимального усиления и одноканальной работы.
\
\
5. Высокая чувствительность, высокая гибкость, низкая стоимость, рабочее расстояние до 20 м
\
\
6. Это не влияет на температуру, влажность, шум, воздушный поток, пыль, свет и т. д., и подходит для суровых условий;
\
\
7. Сильные антирадиочастотные помехи, стабильная производительность; быстрая реакция и высокая чувствительность.
\
\
8. Выходная мощность составляет всего 5 мВт, что не вредно для человеческого тела;
\
\
9. Дальность обнаружения на большие расстояния может достигать 20 метров (по умолчанию составляет 0,2-10 метров непрерывно регулируется).
\
\
10. Небольшой размер и простота установки.
\
\
11. Радиолокационные волны могут проникать в неметаллические предметы, такие как дерево, стекло, пластик, волокнистая ткань и т. Д., за исключением цементных стен и металлических пластин, которые могут быть заблокированы.
\
\
12. Лучший эффект обнаружения, когда человек или предмет движется к датчику!
\
\
\
\
Во-вторых, обратите внимание:
\
\
\
\
1. строго запрещено работать с электроэнергией, чтобы избежать неисправностей, неправильных соединений, сгоревших цепей или электрических ударов; избегайте касания поверхности зонда руками или инструментами во время работы, чтобы антистатический электричество от повреждения зонда модуля.
\
\
2. Избегайте установки на солнце и дождь, чтобы предотвратить повреждение или повлиять на срок службы.
\
\
3. Попробуйте установить место вдали от магнитного поля и оборудования, которое генерирует вибрацию, чтобы избежать неисправности.
\
\
4, попробуйте установить вдали от движения предметов (например, вентиляторов), чтобы избежать неисправности
\
\
5. Модуль может быть установлен на потолок или на стену. Высота стены находится ниже 3 метров от земли. Когда высота более 2 метров против стены, поверхность зондирования модуля должна образовать угол падения с обнаруженной областью. Высота установки предпочтительнее менее 4 метров.
\
\
6, угол установки отличается от угла индукции, и расстояние зондирования будет иметь некоторое воздействие, пожалуйста, убедитесь, что лицом к области обнаружения, поверхность зондирования должна быть в состоянии вертикально соответствовать области, которая будет обнаружена.
\
\
\
\
\
\
\
\
