24S 25A 35A 45A 60A PCM/PCB/BMS для 72V литиевый LiFePO4 аккумулятор для электрического велосипеда и скутера солнечной энергии

Описание

Примечания: чтобы найти подходящие модели, см. Таблицу ниже.

О температурном мониторе, если вам нужно, пожалуйста, сообщите нам

Модель: DG24S для аккумулятора LiPO 4,2 в

Постоянная Разрядка ток: 25/35/45/60A

Постоянный ток заряда: ток разряда

Мы можем настроить любую печатную плату от 2 S до 24 S литиевых батарей с различным током.

1. Обзор

DG24s PCB используется для 24 серии аккумуляторных батарей. Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. Д.

Основные функции: защита от перезаряда, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.

2. Преимущества

◆Используйте высокое качество (А-уровень) Защитная интегральная схема IC, от решения Seiko Японии.

◆Сильный нагрузочная способность, постоянная Разрядка ток 35/45/60A, использования Высокое напряжение сопротивление, низкое внутреннее

Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.

◆IC сам по себе имеет функцию балансировки мощности. Схема проста и надежна.

◆Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждая батарея будет предотвращена от перезарядки или перезарядки. Функция защиты от перегрузки по току и короткого замыкания очень надежна. Длительное короткое замыкание нагрузки не повлияет на печатную плату и аккумулятор. Температурная защита во время зарядки и разрядки.

◆Extreme низкое энергопотребление. Потребление всего устройства составляет менее 50uA.

◆PCB использование высокая антикоррозийная, Высокая водонепроницаемость, высокое сопротивление ESD конформное покрытие

3.Вопросы и ответы

1 какой ток PCB мне выбрать?

Возьмите 13 S 48 V пакет в качестве примера: какой PCB вы должны выбрать, зависит от мощности вашего двигателя или ограничения тока вашего контроллера. Ниже 350 Вт, вы можете выбрать 16A. Ниже 500 Вт, вы можете выбрать 18A, ниже 800 Вт, вы можете выбрать 35A, ниже 1 кВт, вы можете выбрать 60A. Выше 1200 Вт, то же самое. Если вы не уверены, пожалуйста, свяжитесь с нами.

2 могу ли я использовать больший размер печатной платы, чем должен?

Предположим, вам нужно 60A PCB, но вы выбрали 80A, это нормально.

80A позволяет более высокий ток. Ничего плохого, но немного выше цена.

Но если вы выбираете 50А, к сожалению, он слишком мал. Таким образом, вы можете выбрать более высокую спецификацию, но не можете выбрать более низкую, чем это должно было быть.

3 какое зарядное устройство мне выбрать?

Литиевая батарея должна заряжаться от литиевого зарядного устройства. Вы не можете зарядить его с помощью свинцово-кислотного зарядного устройства. Свинцово-Кислотное зарядное устройство может повредить МОП-трубу печатной платы.

4 Если у меня есть PCB, нужны ли мне какие-либо балансиры?

Да, если вы можете добавить QNBBM танцоров, это будет идеально.

Основная функция PCB-это Предотвращение перезарядки или перезарядки батарей, перегрева и т. Д.

Все PCB/BMS в мире баланс производительности не является удовлетворительным.

С добавлением балансиров срок службы батарей будет больше, а емкость будет полностью использована.

5 как определить, сломан ли мой PCB или нет?

Если вы хотите определить, подходит ли печатная плата или нет, Используйте мультиметр и посмотрите, близко ли Напряжение каждой ячейки друг к другу или нет. когда разница в ВОЛЬТЕ составляет 1 в, батарея будет иметь такую Производительность: расстояние вождения короткое, отрезается при запуске, Время зарядки очень короткое. В такой ситуации некоторые батареи неисправны. При поломке печатной платы батарея не может быть разряжена, когда вы измерили напряжение батареи является нормальным.

4. Технические параметры (ВНиже приведен пример для аккумулятора LiPo с номинальным напряжением 3,7 в.

Если ваш Аккумулятор LiFePO4, мы установим параметры для аккумуляторов)

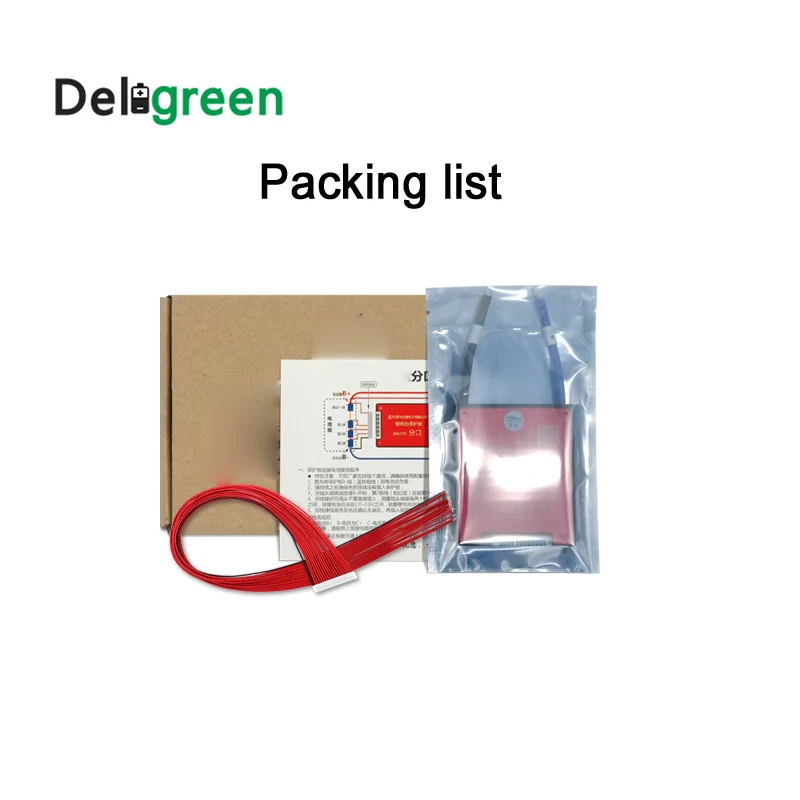

5 фото продукта

6 Инструкция по проводке
