Описание

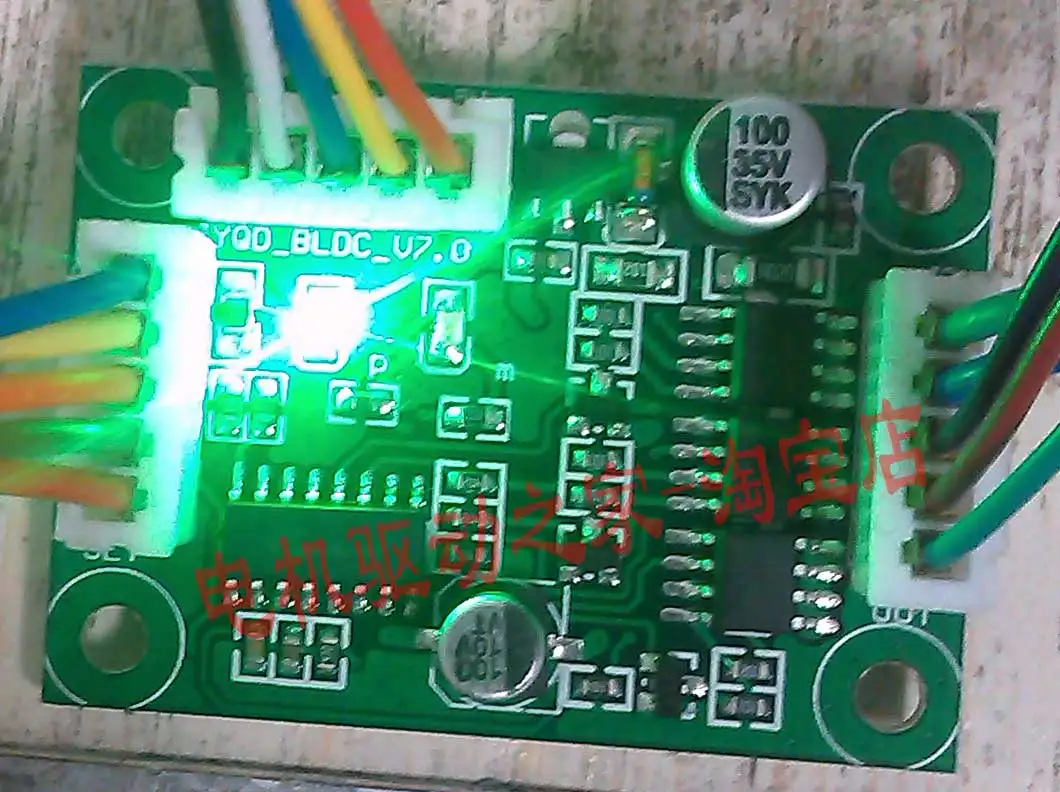

Нормальное использование вышеуказанной фигуры

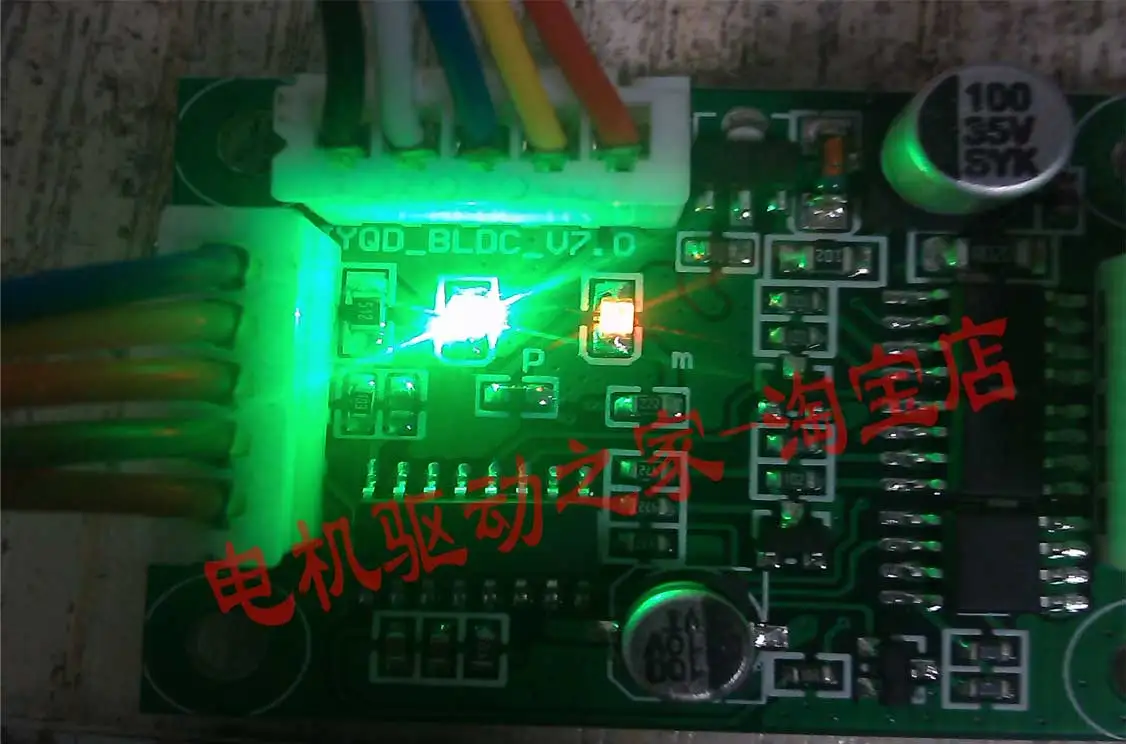

На картинке выше показан красный свет после сбоя.
Линия Холла правила загрузки ссылка Http://pan.baidu.com/s/1eQIph1S (Пожалуйста, скопируйте веб-адрес в браузер и откройте его.)

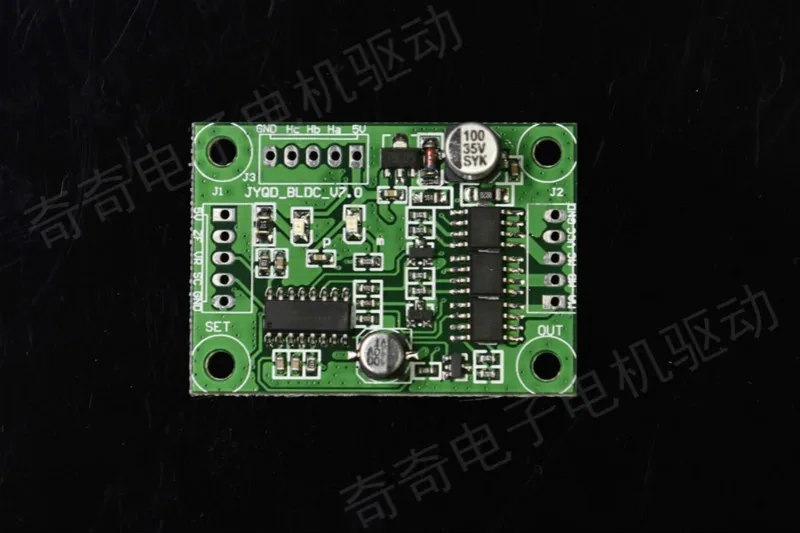

JYQD_V7.0Directly пригодны для Diameter20, 28, 32, 45, 50, 57Equal DC бесщеточный малошумный двигатель, JYQD_V7.0Brushless DC плата управления двигателем
Используйте все, кроме производства plug-insSMTProcess, малый размер, простое применение, простота в эксплуатации, в наиболее типичном приложении, все, что вам нужно сделать, это подключить его.
Двигатель и источник питания могут работать нормально.
Один 、 высокой интенсивности параметры:
A) Рабочее напряжение: 24VDC±20%
B) Рабочий ток: ≤3A
C) Функция включения: Да
D) функция регулировки скорости: Да
Е) Просто поверните назад: Да
F) мягкое изменение в сторону: Да
G) индикация источника питания: Да (зеленый свет)
H) инструкции по эксплуатации: Да (красный свет)
I) защита от перегрузки по току: Да
J) защита от блокировки вращения: Да
Два 、 Применение:
A) подключение блока питания и провод двигателя: обмоточные провода двигателя помечены на приводной плате (3 корня) подключение с линией питания (см. Диаграмму)
B) соединение Холла: отметьте линией Холла на моторе, andjyqd_v7.0соединение Холла на верхней части соединено с концом. (см. Диаграмму)
C) конец управления соединением: путем регулировки скорости, положительная инверсия, включить, потенциометр регулятора показан на рисунке., вперед и назад переключатели, включение переключателя подключено хорошо (см. Диаграмму)
D) проходит через fronta/b/cпосле трехступенчатой работы, она используется для тестирования питания. (функция), обязательно обратите внимание, что напряжение питания является последовательным до включения питания.
Е) нормальные условия, когда скорость, регулирующая конечный фоллоу s0vto5когда напряжение применяется, двигатель должен начать от состояния остановки, он может работать сбалансированным образом.
F) вспомогательное устройство: когда эта функция не используется, ее можно подключить к воздуху to5VOr
Схема подключения
3. Вопросы, требующие внимания:
A) прежде чем применять, прежде всего, подтвердите рабочее напряжение вашего двигателя., электрический ток, независимо от того, соответствует ли скорость вращения контрольной пластине
Б) Перед включением убедитесь, что полярность источника питания верна. Есть ли какие-либо короткого замыкания в подключенных проводах и т. Д.
В) двигатель от начала до запуска, если температура является тяжелой, ток превышает нормальное значение, и скорость не может идти вверх., нужно немедленно остановить ускорение и отсоединить источник питания
Четыре 、 Устранение неполадок:
A) двигатель не может начать правильно: проверьте, является ли питание нормальным., правильное подключение двигателя, является ли Регулируемое напряжение нормальным или нет, является ли он высоким?
(Enabler должен быть в нормальном использовании. 5В, когда энергия удалена 0В)
B) несоответствие между последовательностью холла и мотором намотки, регулировка трех линий холла, до тех пор, пока двигатель не работает плавно
'
