Описание

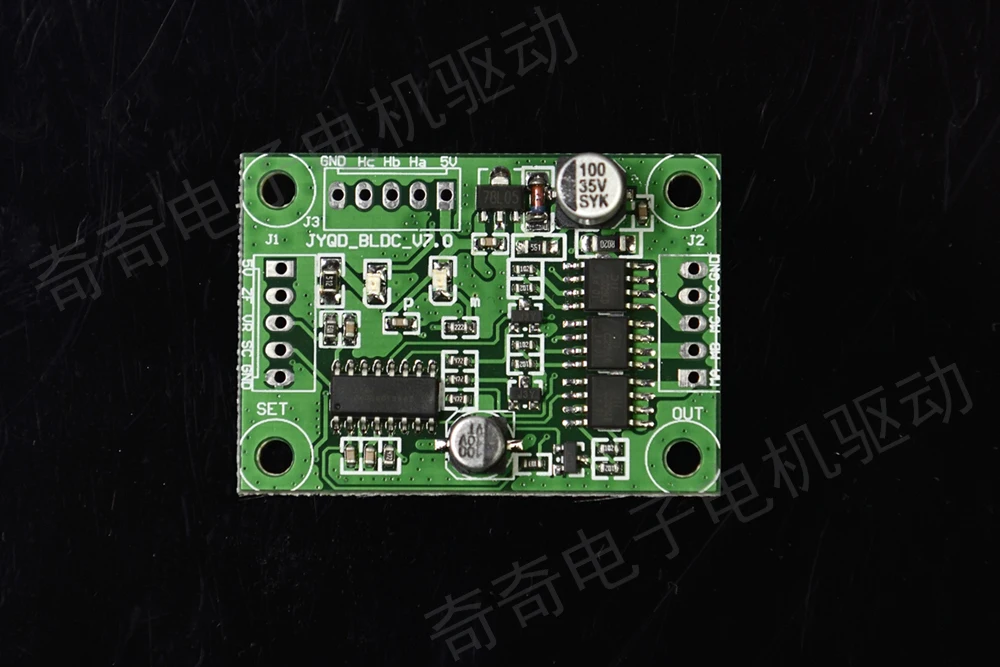

Jyqd_v7.0 может непосредственно управлять диаметром 20,28, 32,45, 50,57 dc бесщеточный мотор холла, jyqd_v7.0 dc бесщеточный мотор управления, в дополнение к вставке все Используйте SMT процесс производства, с небольшим размером, простое применение, простота в эксплуатации, в наиболее типичных применениях, только нужно подключить мотор и блок питания может работать нормально
Параметры:
A) Рабочее напряжение: 24 в пост. Тока ± 20%
Б) рабочий ток: ≤3A
С) функция включения: да
D) функция регулирования скорости: Да
Е) положительный и отрицательный: Да
F) мягкое направление: Да

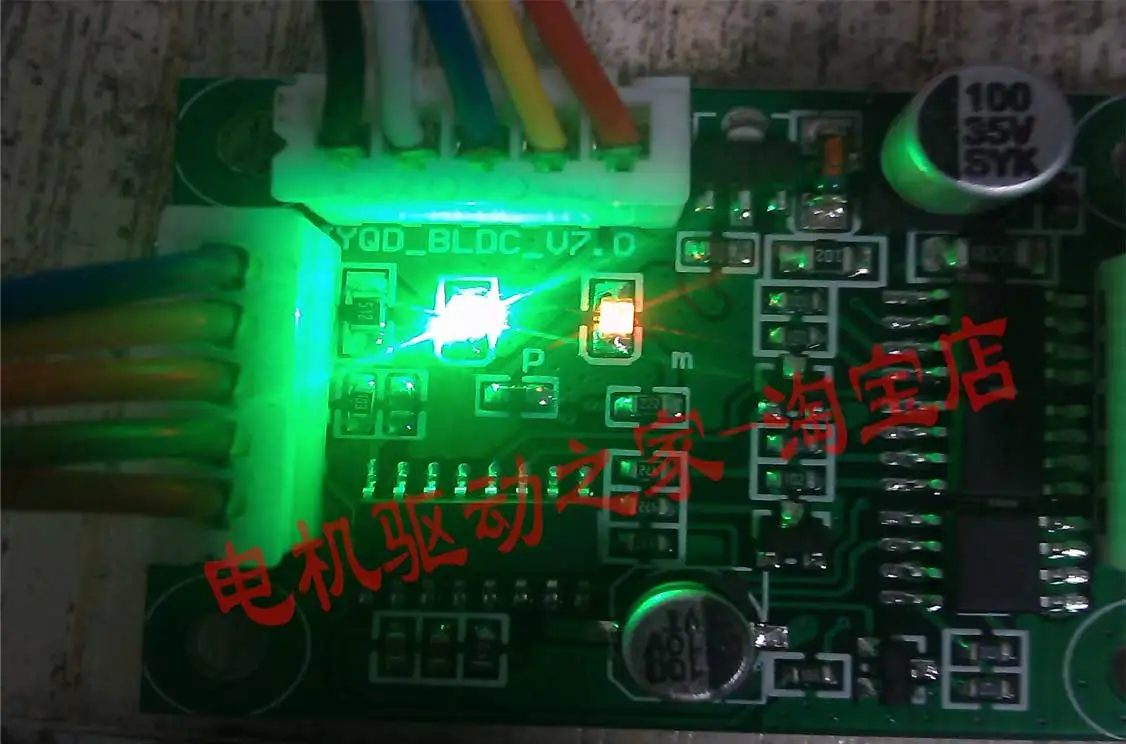

G) Индикатор питания: есть (зеленый светильник)
H) индикация работы: Да (красный светильник)
I) защита от перегрузки по току: да
J) защита от блокировки: Да
Применение:

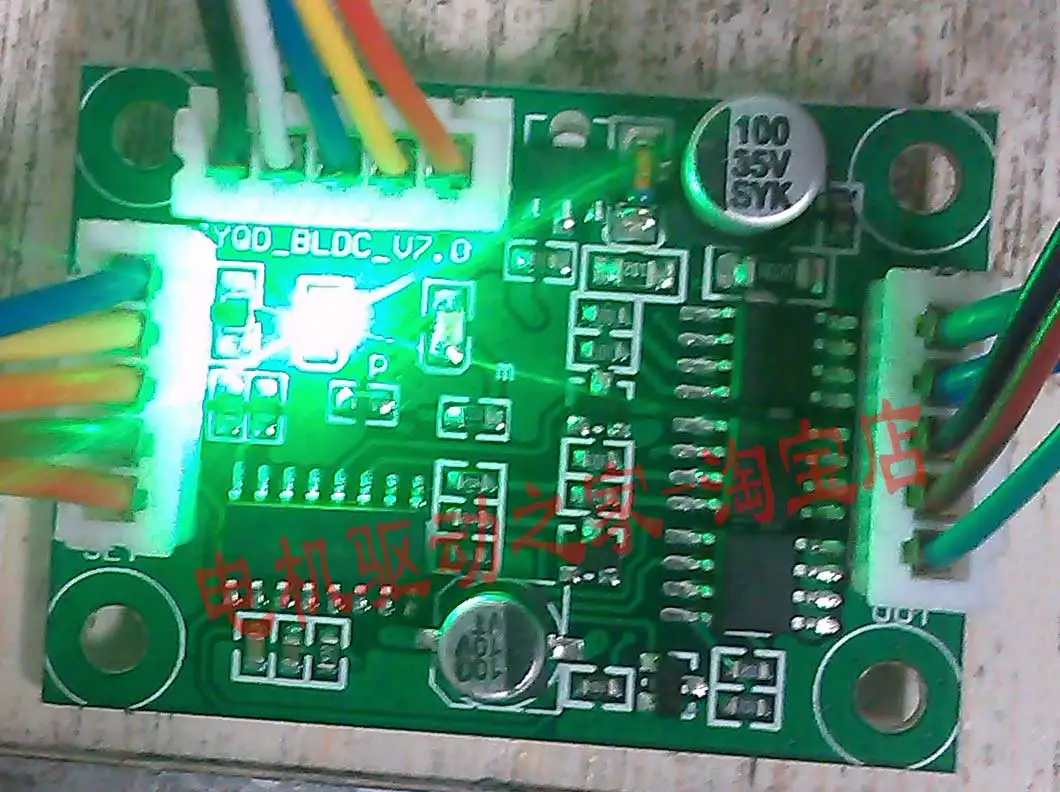

A) Подключение провода питания и мотора: Подключение провода обмотки двигателя (3 провода) и провода питания в соответствии с отметкой на плате водителя (см. Рисунок)
B) Подключение линии Холла: Подключение конца Холла на jyqd_v7.0 в соответствии с линией Холла на моторе (см. Рисунок)
C) Соединительный конец управления: регулировка скорости, положительное и отрицательное вращение, включение, подключение потенциометра регулирования скорости, положительный и отрицательный переключатель вращения, включение переключателя, как показано на рисунке (см. Рисунок)
D) после трех ступенчатой работы a/b/c может быть осуществлен тест мощности (операция). Прежде чем включить питание, необходимо учитывать, что напряжение питания является последовательным
Е) в нормальных условиях, когда скорость регулирует конец от 0 В до 5 плюс напряжение, двигатель должен начать от стоп-состояния и работать сбалансированным образом
F) SC включить терминал: когда не используется, подключите к 5 В или наведите курсор
Примечания:
A) перед применением необходимо подтвердить, соответствуют ли рабочее напряжение, ток и скорость вашего двигателя плате управления
Б) Подтвердите правильность полярности блока питания и есть ли короткое замыкание в подключенном проводе
В) от начала до работы двигателя, если тепло является тяжелым, ток превышает нормальное значение, и скорость не может возрасти, ускорение должно быть немедленно остановлено и блок питания должен быть отключен
Выявление и устраниение неисправностей:
A) двигатель не может начать нормально: Пожалуйста, проверьте, является ли источник питания нормальным, правильно ли проводка мотора, нормальное ли напряжение регулирования скорости и высокий ли разрешающий конец
(Включить терминал должен быть 5 В при нормальном использовании и отключать терминал должен быть 0 В)
Б) фаза Холла не соответствует обмотке двигателя. Отрегулируйте три линии Холла до тех пор, пока двигатель не будет работать гладко
