Описание

Характеристика параметры

Рабочее напряжение: 10-30vdc или 5Vdc; защита от полярности

Ток потребления: <300 мА (без нагрузки)

Выходной сигнал: параллельный push-pull выход (или сливной выход опционально) 10мА на нагрузку

Код вывода: серый код (или бинарный опционально)

Разрешение: 12 бит 4096 линия

Непрерывное распознавание: 12 бит 4096 кругов

Точность: повторяемость ± 2 бит (фактическая точность зависит от точности установки и концентричности вала)

Рабочая температура:-25 ~ 70 ℃

Температура хранения:-40 ~ 100℃

Класс защиты: IP65

Соединительный кабель: 1,30 сердцевины радиального кабеля (другие формы могут быть заказаны)

Особенности внешнего вида: металлический герметичный корпус, герметичная конструкция двойного подшипника (см. Прилагаемый чертеж для размеров установки)

Вращающийся вал: зажимной фланец: диаметр вала 10 мм, длина 20 мм, плоскость d-типа; синхронный фланец: диаметр оси 6 мм, длина 10 мм

Существует два вида подключения:

25position30Core кабель

Черный/white1	2	Orange/black3	28	Ясень/black3	216	Коричневый/white3	224	Примечания: 1. Параллельное выходное эталонное напряжение, на человека <2 в нормальное падение давления, пожалуйста, используйте мощность (коричневый) коротко вместе 2. Размещение: meet24V + 1 секунд ток ноль 。 3. Вперед и назад: meet24V + время против часовой стрелки Увеличение данных 4. Параллельный выход на макс50 мА 5 высокий уровень активности.
Черный/white2	21	Фиолетовый/white1	29	Синий/white2	217
Черный/white3	22	Фиолетовый/white2	210	Синий/white3	218
Зеленый/white1	23	Фиолетовый/white3	211	Красный/white2	219	Красный/white1	KVCCNotes1
Зеленый/white2	24	Желтый/black1	212	Красный/white3	220	Ясень/black1	РазмещениеNotes2
Зеленый/white3	25	Желтый/black2	213	Белый/black2	221	Коричневый/white1	10-30 вПостоянного тока
Orange/black1	26	Желтый/black3	214	Белый/black3	222	Белый/black1	GND с напряжением 0 В
Orange/black2	27	Ясень/black2	215	Коричневый/white2	223	Синий/white1	Движение вперед, движение задним ходомNotes3

Размер контура:

Размер границы зажимного синхронного фланца:

25 бит многоконтурный параллельный энкодер абсолютное значение энкодера

Выходной сигнал

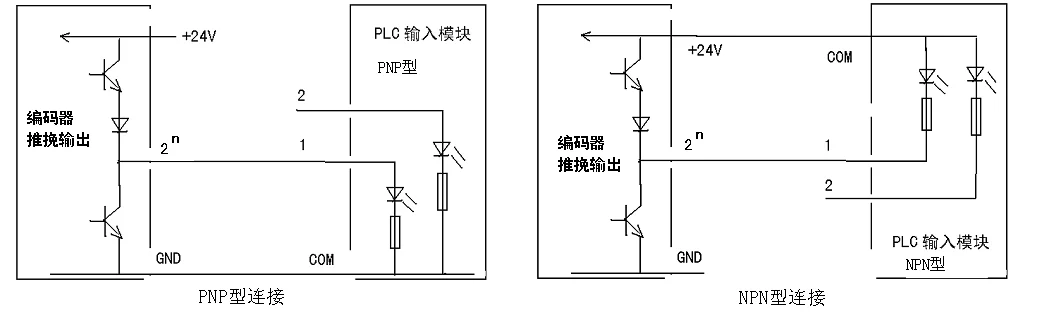

Параллельный push-pull выходной сигнал, AndPLCInput модуль (I/O) Подключение является следующим:

25 бит многоконтурный параллельный энкодер абсолютное значение энкодера

Функция расширения [синий]: для использования по часовой стрелке, пожалуйста, коротко Подключите линию к питанию (GND 0 V).

Примечание: высокий уровень параллельный сигнал линии эффективен, когда кодировщик подключен PNP, в то время как низкий уровень параллельный сигнал линии эффективен, когда кодировщик подключен NPN.

Обратите внимание:

* Кодировщик является прецизионным инструментом, не нажимайте и не нажимайте на кодировщик, обрабатывайте его аккуратно и используйте с осторожностью;

* Убедитесь, что источник питания энкодера находится в диапазоне 10-30 В постоянного тока, и сделайте изоляцию, чтобы предотвратить воздействие большой пусковой электрической мощности на энкодер в электросети;

* В среде сильных электромагнитных помех, лучше использовать специальную сигнальную линию, например витую пару экранированного кабеля, можно заказать у компании;

* Сигнальный кабель кодировщика должен быть хорошо заземлен: в пределах 2 м от короткого расстояния, оба конца экранирующей сети кабеля должны быть подключены к земле; для большого расстояния, металлический корпус энкодера заземлен, энкодер оснащен подвесным кабелем экранирующей сети, И экранирующая сеть кабеля расширения сигнала заземлена на одном конце в конце приема сигнала. Если сигнальный кабель длинный или используется на открытом воздухе, сигнальный кабель должен быть покрыт металлической трубкой, а два конца металлической трубки должны быть заземлены.

* Степень защиты кодировщика IP65 (с приложением тестового отчета), который может быть водонепроницаемым, но, пожалуйста, не заливайте вращающийся вал кодировщика.

* Вал энкодера и механическое соединение должны выбрать специальное гибкое соединение, рекомендуется использовать FK60022.

Рекомендуется соединение кодировщика:

* Цельное производство из алюминиевого сплава, компактная и прочная структура, хорошие характеристики баланса вращения.

* Хорошая жесткость кручения, небольшой перекос вала, высокая точность. * Может поглощать вал трассировки осевого движения, может позволить вал имеет большую степень неконцентричности.

* Две Формы домкрата и удержания являются дополнительными.
