Описание

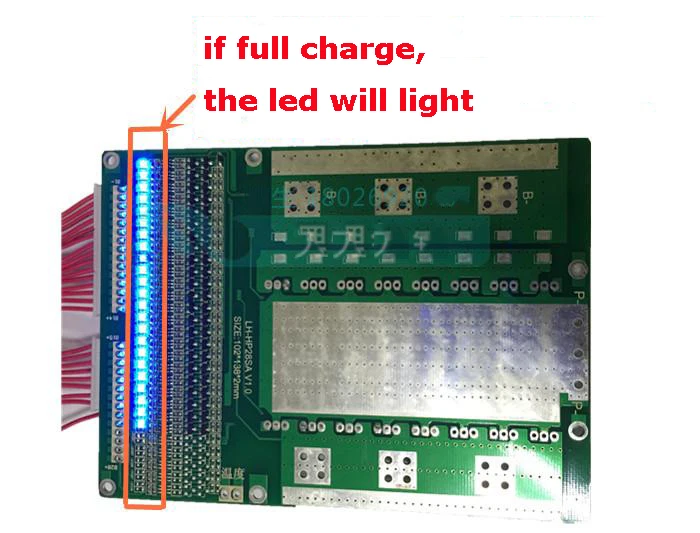

26 S 100A lipo литий-полимерная BMS/PCM/PCB плата защиты батареи для 26 пакетов 18650 литий-ионный аккумулятор с балансом с переключателем температуры
Примечание:Это BMS с функцией баланса. Ваша батарея должна соответствовать, батарея должна иметь хорошую консистенцию, если не уверены, пожалуйста, используйте новый бренд батареи.
Это версия S, зарядка и разрядка используют тот же порт.
Если вы хотите зарядить и разрядить использовать разный порт, пожалуйста, выберите версию D.
Особенности:
1) Высокоточная схема обнаружения напряжения;
2) Клемма зарядного устройства с использованием высоковольтного устройства;
3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или короткого замыкания нагрузки);
4) транзистор MOS может контролировать заряд и разрядку аккумулятора;
5) Низкое потребление тока в режиме ожидания.
40A версия: Непрерывный рабочий ток:40AПерегрузки по току40*2 = 80A.
60A версия: Непрерывный рабочий ток:60AПерегрузки по току60*2 = 120A.
80A версия: Непрерывный рабочий ток:80AПерегрузки по току80*2 = 160A.
100A версия: Непрерывный рабочий ток:100AПерегрузки по току100*2 = 200A.
100A высокой интенсивности параметры:
Перезарядка: 4,25 в
Разрядка: 2,8 В
Напряжение зарядки: 4,2 в * 26 = 109,2 в
Ток непрерывной работы: 100A
От перегрузки по току: 200A
Напряжение баланса: 4,2 в
Баланс ток: 50mA
Размер: 150 мм * 102 мм * 15 мм
Версия S: зарядка и разрядка используют тот же порт
Зарядка: B + и C-
Разряд: B + и C-
Последовательности проводки:Первая линия припоя B-к отрицательной батарее, подключите кабель баланса к батарее (B1 B2. .. B26), вставьте кабель (гнездо), после проверки, затем подключите C-line, затем посмотрите на количество общего напряжения аккумулятора, если напряжение между C-и B + равное общим напряжением, оно должно работать правильно.
Шаг 1: Подключите аккумулятор, тщательно проверьте
Шаг 2: Подключите кабель баланса, первый низкий бит, последний сигнал hihg бит.
Область применения:
26 S Li-ion18650, LiCoO2, LiMn2O4, Li (NiCoMn) O2 аккумуляторы
26 S Lipo аккумуляторы
Обратите внимание:
1. Пожалуйста, обратите внимание на условия использования входного и выходного напряжения и тока нагрузки, сделайте защитную пластину в пределах потребляемой мощности не более, чем Спецификация позволяет потребляемой мощности;
2. Подключите аккумулятор будет не может выполнять статус в этот чехол, подключите заряд может быть восстановлена до нормальное рабочее состояние;
3. Если набор батарей с переразрядкой и перезарядкой, bms не может быть заряжен и разряжен.
