Описание

26 S 60A/80A/100A LiFePO4 BMS/PCM/PCB плата защиты батареи для 26 упаковок 18650 LiFePO4 батареи с балансом с температурным переключателем

Примечание:Это BMS с функцией сохранения баланса. Ваш батарейный Контролер матч, батареи должны иметь частая периодичность, в том случае, если вы не уверены, пожалуйста, используйте новый бренд батарея.

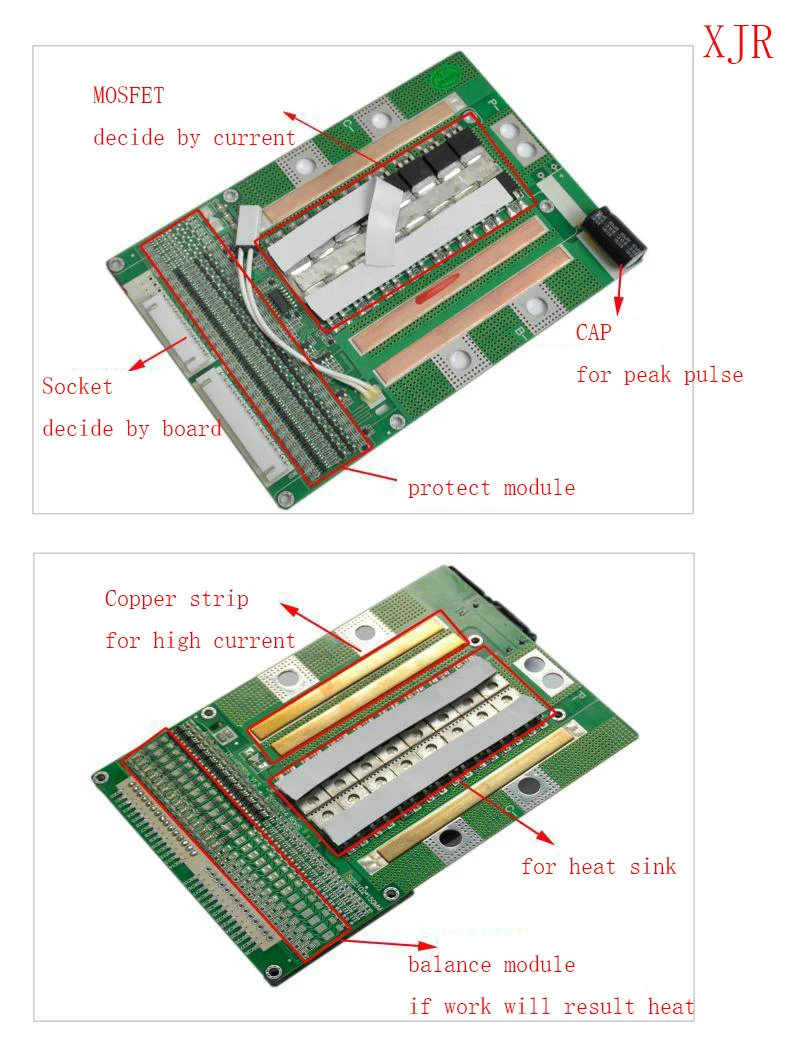

Особенности:

1) Высокая точность напряжения микросхема вольтметра;

2) терминал зарядного устройства, используя высокий прибор для измерения напряжения;

3) Встроенный трехступенчатый сверхтока микросхема вольтметра (перегрузок по току 1, перегрузки по току 2, а также загружать защита от короткого замыкания);

4) МОС транзистор может контролировать заряд и разрядку аккумулятора;

5) низкий режим ожидания потребление тока.

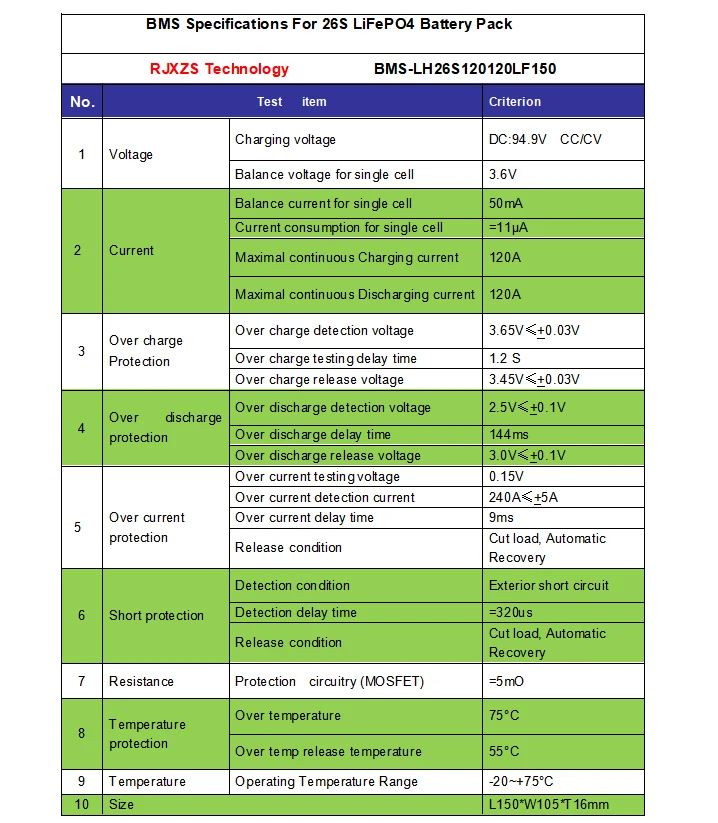

100A версия высокой интенсивности параметры:

Над зарядкой: 3,65 в

Перегрузка: 2,5 в

Напряжение заряда: 3,65 в * 26 = 94,9 в

Непрерывный рабочий ток: 100A

От перегрузки по току: 200A

Напряжение баланса: 3,6 В

Баланс ток: 30mA

Размер: 150 мм * 105 мм * 16 мм

26S 60A/80A/100A LiFePO4 BMS/PCM/PCB плата защиты батареи для 26 упаковок 18650 LiFePO4 батареи сотового w/баланс w/темп

Эта плата имеет две Схемы проводки.

A: зарядка и разрядка используют тот же порт

Зарядка: B + и C-

Разрядка (нагрузка): B + и C-

B: порт зарядки и разрядки

Зарядка: B + и C-

Разрядка (нагрузка): B + и P-

A и B, оба правильные, вы можете выбрать один.

Последовательности проводки:Первая линия припоя B-к отрицательная клемма аккумулятора, подключите балансный кабель к батарее (B1 B2. .. B26), вставьте кабель (гнездо), после проверки, затем подключите c-линию, затем посмотрите на количество общего напряжения аккумулятора, если напряжение между C-и B + равное общее напряжение, это должно работать правильно.

Шаг 1: Подключение аккумулятора, внимательно проверьте,

Шаг 2: Подключите балансный кабель. Первый низкий бит (BC0), последний высокий бит (BC26)

Область применения:

26 S LIFePO4Аккумуляторные батареи

Обратите внимание:

1. Пожалуйста, обратите внимание на состояние использования входного и выходного напряжения и тока нагрузки, сделать защитную пластину в энергопотреблении не более, чем Спецификация позволяет энергопотребление;

2. Подключение аккумулятора не будет иметь статуса разрядки, в этом случае, подключение заряда может быть восстановлено в нормальном рабочем состоянии;

3. Если набор батарей с перегрузкой и перезарядкой, bms не может быть заряжен и разряжен.
