2DA щетка и бесщеточный мотор(Дизель) Генератор масла автоматический регулятор напряжения AVR однофазный регулятор генератора

Описание

Один, указав,
YX-2DA типа регулятор напряжения генератора (AVR)-это электронное устройство с замкнутой петлей, Регулируя ток возбуждения генератора для стабилизации выходного напряжения генератора. Обнаружение фазового напряжения с отзывы, уменьшает колебания напряжения.
Во-вторых, спецификация
Подходит для бесщеточный генератор с exciter и однофазный генератор кистей

Мощность Входное напряжение: AC 160 ~ 260 V 50/60 HZ
Правила: ≤ 0.5%
Установка напряжения: Когда напряжение remanence превышает напряжение 4 в 25 Гц автоматически создано, когда
Максимальный выход: DC 6A 90 V (Входное время AC240)
Сопротивление возбуждения: 12 ~ 100 Ω
Диапазон регулировки напряжения: ± 7% (потенциометр 10 кОм) Номинальная мощность ≥ 1 Вт потенциометр
Потребляемая мощность: макс 3 Вт
Рабочая температура:-5 ~ 60
Температура хранения:-20 ~ 85
Противоударные функции:
* Размеры: 100 мм * 70 мм * 32 мм (Д * Ш * В)
·Вес: 250 г или около того

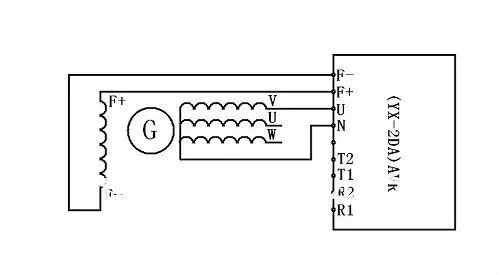

В-третьих, проводки
R1, R2 представляет собой внешний потенциометр (20kΩ1w) Швейцарский порт (опционально)
N, U затем генератор N, U выходное напряжение
F +, F-линии возбуждения вокруг обоих концов соединения
Описание: N, девушки цветка платья, девушки цветка платья F + F-использовать провода размер AWG16 или 1,25 mm2, 600 V или более мульти-многожильный провод, R1, R2 с помощью внешнего линии изоляции провода.
Четвертый, регулировка
В стартовом генераторе перед первым (регулирование напряжения) и (стабильная регулировка) потенциометра в обратном направлении, когда политика была настроена на предел, запуск генератора и скорость стабильна, медленно Регулировка по часовой стрелке (регулятор напряжения) для достижения требуемого номинального напряжения вы можете (Если внешний потенциометр должен быть первым внешний потенциометр в среднем положении).
Потенциометр с медленной регулировкой по часовой стрелке (стабилизацией) может быть изменен между AVR и генератором отзывы. Если вы настраиваете нестабильность напряжения на общей сборке, слишком маленький, это вызовет изменение напряжения при перегрузке большого. Рекомендуется использовать мультиметр (указатель) DCV monitoring F +, F-adjustable (регулировочный потенциометр позволяет 3 стабильных с минимальным встряхиванием указателя таблицы) таким образом, вы можете улучшить время перезагрузки изменения напряжения нагрузки).
В-пятых, генераторные синхронизации для возбуждения
После запуска напряжение генератора, когда генератор не удалось установить, сначала проверьте, что проводка нормальная, попробуйте F +, F-сменный, если напряжение еще не установлено, он должен быть внешний возбуждения, метод выглядит следующим образом: подготовьте источник питания постоянного тока около DC12V, Работает до номинальной скорости генератора, источника питания постоянного тока +,-, соответственно, и получил F +, F-, когда напряжение устанавливается на номинальное напряжение 1/3 или 1/2 (около 1 секунды), сразу же удаляется источник питания постоянного тока может быть заманит вдали от электричества. И тогда время не слишком длинное, в противном случае повреждение AVR.
