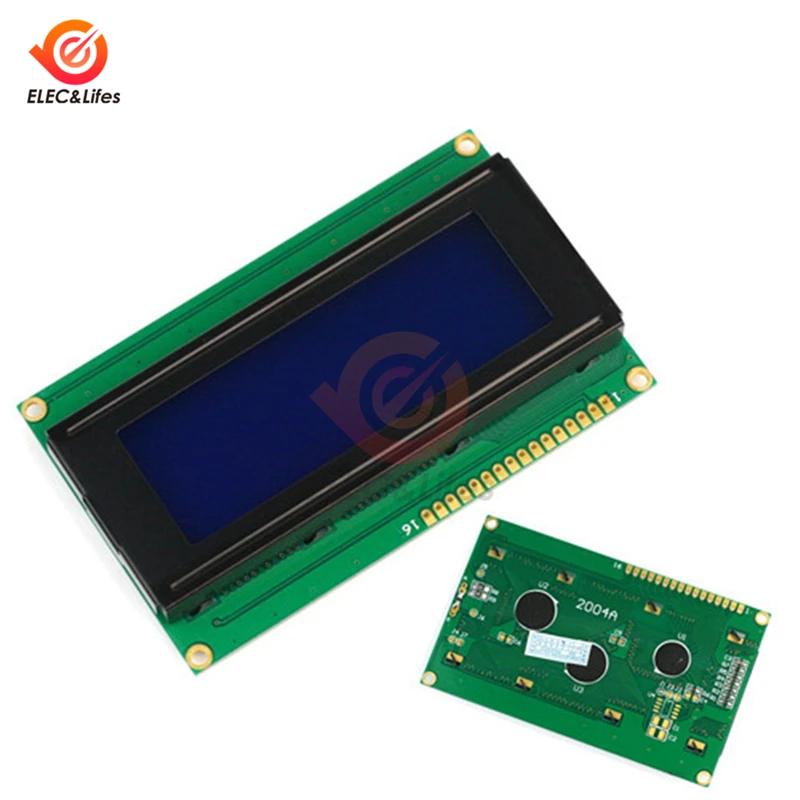

3,3 В 20X4 СИМВОЛ 2004 ЖК-дисплей модуль HD44780 высокой контрастности, широкий вид ЖК-дисплей 2004 экран для Arduino микроконтроллер MCU-PIC AVR

Примечание:

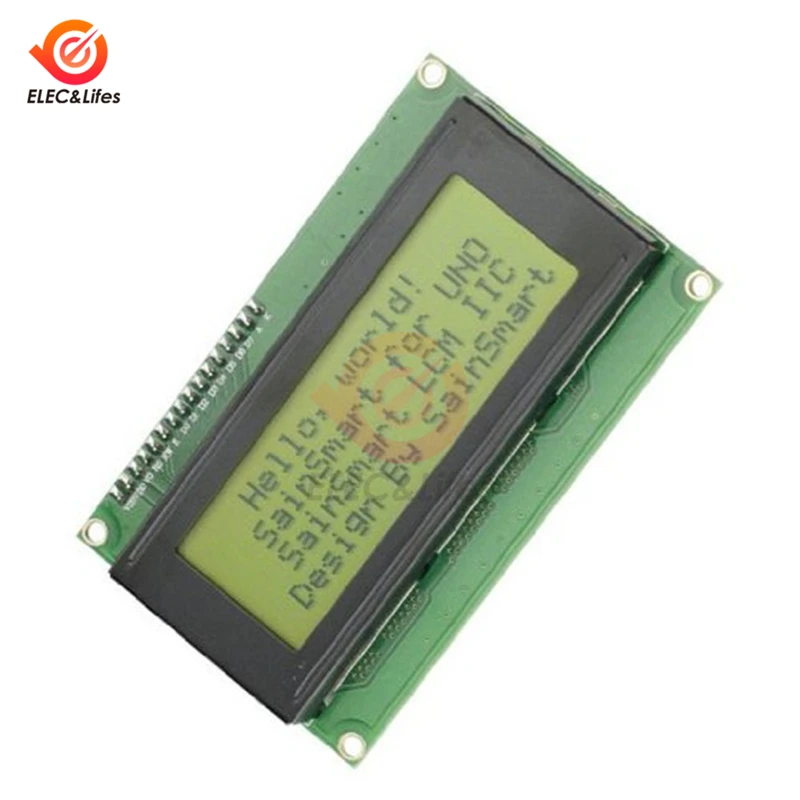

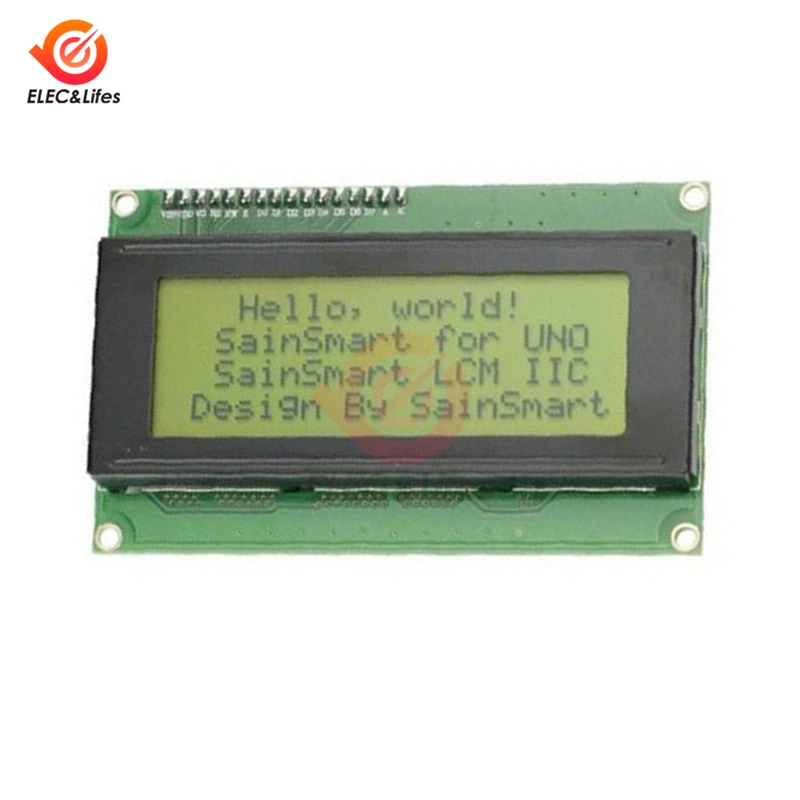

1. Для желтого экрана это черный текст!

2. Для синего экрана это белый текст!

ERM2004FS-2 составляет 20 символов в ширину, 4 линии персональный модуль lcd, SPLC780C контроллер (в зависимости от отраслевого стандарта HD44780 совместимый контроллер), 6800 4/8 бит параллельный интерфейс, одиночный светодиодный светильник и может использоваться с резистором или ШИМ легко темнеет белый, FSTN lcd передний, белый, высокая контрастность, широкий диапазон рабочих температур, Широкий угол обзора, черный текст соответствует стандарту ЕС ROHS, встроенный набор символов поддерживает английский/японский Текст, см. Полный набор символов SPLC780C лист данных.

Он легко управляется MCUs, такими как 8051, PIC, AVR, для ARDUINO, ARM и Raspberry Pi. его можно использовать на любой встроенной системе, промышленном оборудовании, безопасности, медицинских и портативных устройствах.

Вес брутто (кг) 0,0800

Производитель EastRising

Серийный номер ERM2004-2

Номер модели (номер заказа) ERM2004FS-2

Соединительный штифт

Формат дисплея 20X4 символов

Читать в солнечном свете

Сенсорный экран Дополнительно

Размеры 98,00 (Ш) x 60,0 (в) x 14,0 (толщина) мм

Визуальная площадь 76,00x25,20 мм

Эффективная площадь 70,40 (Ш) x 20,80 (В) мм

Размер символа 2,95x4,75 мм

Размер диагонали нет

Точка (пиксель) размер 0,55x0,55 мм

Точка расстояние 0,60x0,60 мм

Пакет IC COB

IC или эквивалент AIP31066, HD44780, KS0066, SPLC780, ST7066

Интерфейс 6800 4-разрядный параллельный порт, 6800 8-битный параллельный

Дисплей Тип FSTN-LCD серого цвета

Время отклика (обычно) нет

Контрастность (обычная) нет

Нет цвета

Наблюдения направление 6:00

Нет в диапазоне зрения

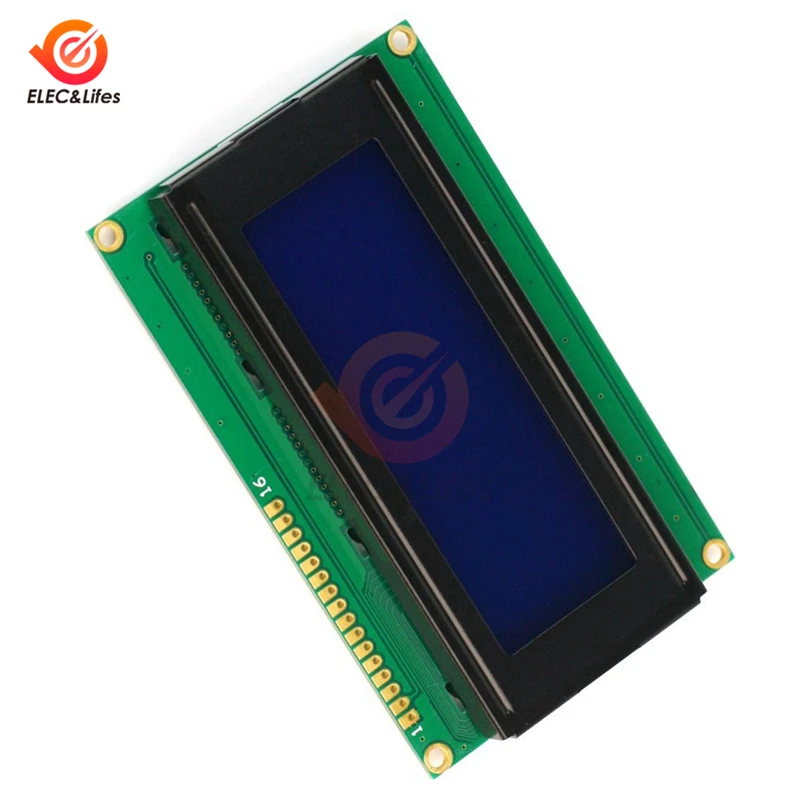

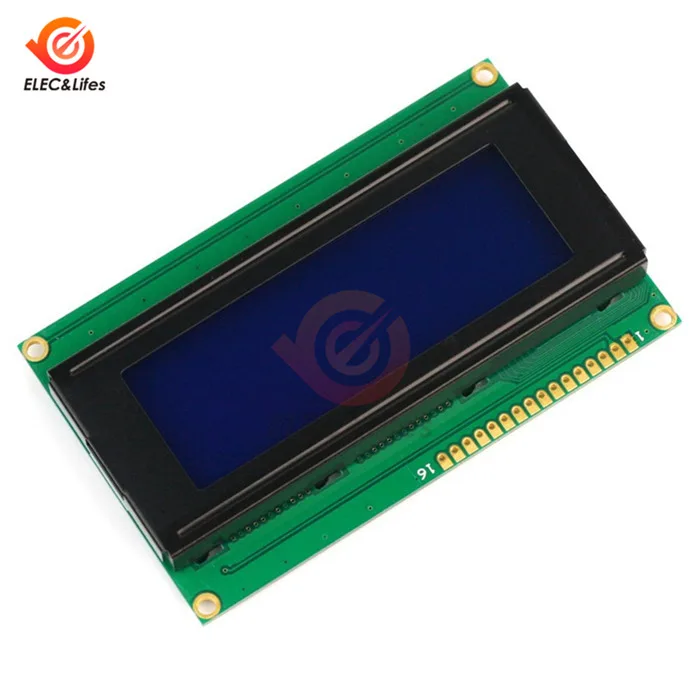

Внешний вид синий

Яркость (типичная) нет

Цвет подсветки синий цвет/желтый цвет

Ток подсветки (Типичный) 75 мА

Источник питания (Типичный) 3,3 В

Потребляемый ток составляет LCM (максимальное) 2000uA

Рабочая температура-20 °C ~ 70 °C

Температура хранения-30 °C ~ 80 °C

1*3,3 V 20X4 персональный модуль lcd дисплей, HD44780, высокая контрастность, широкий угол обзора для Arduino (с подсветкой)
