Описание

3/4 ось 500 кГц BGA контроллер движения DDCSV3.1 автономное управление 1 ГБ внутренний G Код поддержка USB флэш-диск инструмент для diy CNCmachine

DDCS V3.1 обновляется от DDCS V2.1, который исправляет ошибки программного обеспечения и hardare. Окр V3.1 представляет собой 4 оси motion контроллер для шаговый и серво системы, системы числового программного управления принимает ARM + FPGA дизайн рамки. ARM контролирует интерфейс человека-компьютера и анализ кода, а FPGA обеспечивает основные Алгоритмы и создает Пульс управления. Это гарантирует надежное управление и простоту эксплуатации. Внутренние3/4 оси 500 кГц ЧПУ контроллер движения автономный работа 1 ГБ внутренний G Код поддержка USB флэш-диск

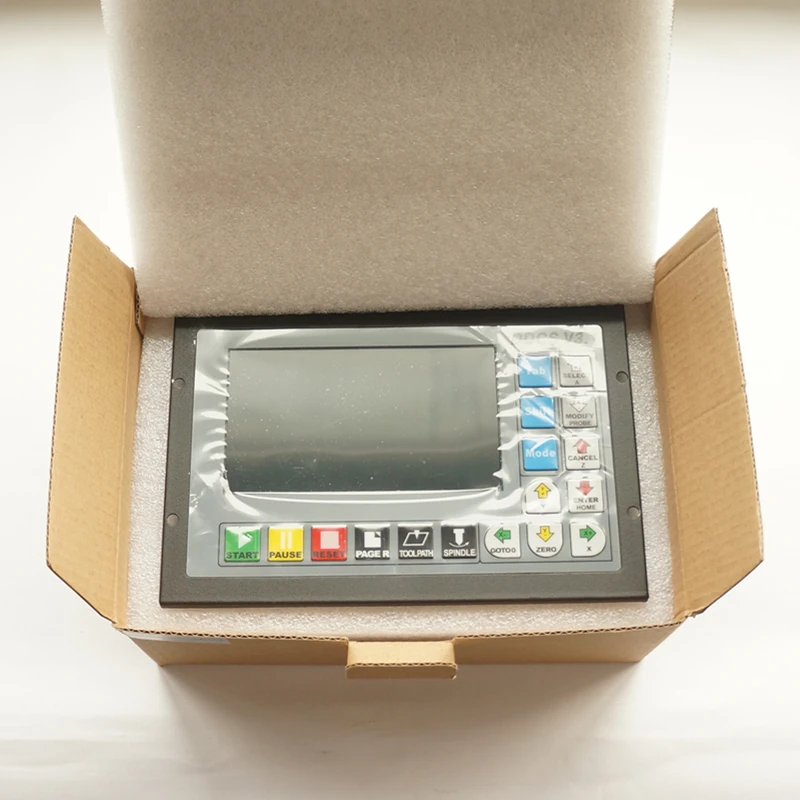

DDCS V3.1-это небольшая коробка, которая может поместиться в окошке небольшого блока управления или шкафа управления. Четыре фиксирующих крючка фиксируют этот контроллер от рамки. Размеры, которые вы найдете на рисунке 1-1 и рисунке 1-2.

Передняя панель-191 мм * 128 мм * 5 мм;

Основной корпус 191 мм * 128 мм * 37 мм;

Для установки блока в шкаф оборудования, отрежьте отверстие 182,5 мм * 59 мм

Особенности:

Автономный контроллер движений;

16 изолированных цифровых входов opto, 3 изолированных цифровых выхода opto

Аналоговое управление шпинделем 0-10 в управление шпинделем (можно модифицировать как PWM выход);

3 оси управления двигателем, макс 500 кГц на ось;

Основной контрольный чип ARM9;

Чип FPGA core algorithm;

4,3 дюймовый TFT экран, соотношение разрешения: 480x272;

17 ключи эксплуатации;
