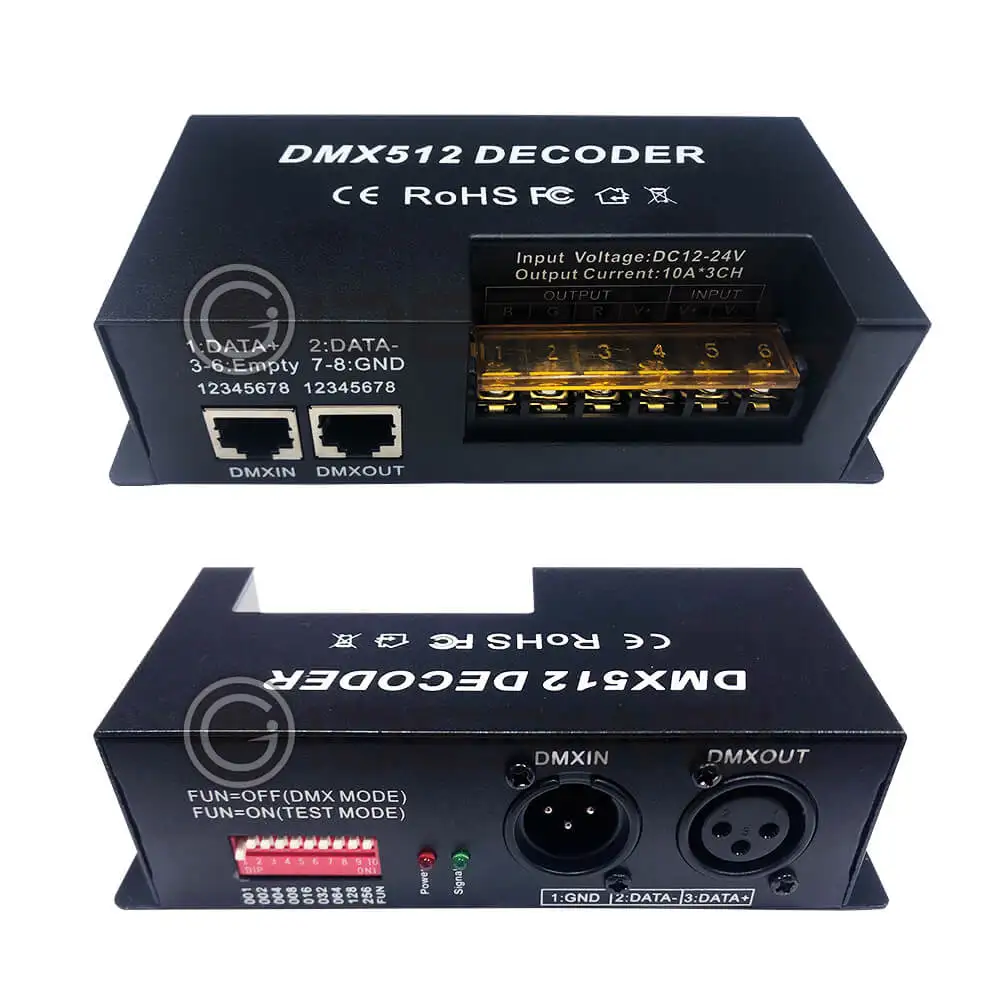

3 канала декодер RGB DMX & DMX512 светодиодный регулятор линейного светильника 30A диммер драйвер
Добро пожаловать, чтобы использовать 3 канала постоянного декодера, который использует преимущества расширенного микроэлектронного
Технология управления. Эта технология изменяет международный стандарт моды DMX512/1990
Цифровые сигналы управления в аналоговые сигналы управления. Есть 1 ~ 3 канала выхода; каждый канал
Может достичь 256 уровней управления. Этот постоянный декодер используется, когда DMX512 контрольное оборудование
Контроль общего светодиодный освещения.
Посылка включает в себя:
1 x DMX декодер
Инструкция (1 шт.)
Храктеристика устройства:
1,3 каналов выходной ток: 10А * 3CH
2. Входная мощность: DC12V-24V
3. Режим подключения: общий анод
4. Выходная мощность: 360 Вт (12 В); 720 Вт (24 В)
5.15A терминалы, безопасные и надежные
6. Размер крышки: 155*88*32 мм Размер упаковки: 160*90*50 мм
7. Крышка из алюминиевого сплава, теплоизоляционная
8. Вес: 360 г
Посылка включает в себя:
1x RGB 3CH DMX 512 постоянный декодер
Руководство пользователя (1 шт.)
Основные функции:
Есть 3 выхода каналов, можно подключить с одной или лампы RGB;
0-100% выход затемнения, каждый канал 256 серых уровней
Международный стандартный протокол ввода DMX512, код адреса, установленный переключателями DIP;
Широкое напряжение DC вход DC12V ~ DC24V;
Каждый занимает 3 адрес dmx.
Вопросы и ответы:
Вопрос: Может ли мой главный контроллер подключиться к нему?
О: он может принять выходной сигнал DMX512/1990. Если ваш главный контроллер DMX512, он может использоваться.
В: Могу ли я использовать его для своих ламп?
A: Существует 30 выходных каналов, можно подключить с помощью одиночных или светодиодные лампы rgb (DC9V-DC24V постоянное напряжение светодиодный свет продукты, такие, как светодиодный полоски, светодиодный лампы и трубки, светодиодный Панель огни, и т. д.)
Декодера, чтобы использовать:
Первый адрес DMX:
Набор декодеров адрес бит кодовый переключатель, из которых 1-8 для установки адреса запуска
Из бинарного числового переключателя DMX512, первый-самая низкая позиция, девятый
Является самым высоким кодом адреса, который можно установить до 255.
DMX512 start address code-это сумма переключателей 1-8, в то же время поверните вниз
Кодовый переключатель (вкл. В "1"), затем значение бит можно получить; кодовый переключатель вверх (установить в "0"),
Значение Бит 0.
Пример 1:
Как следующая схема 1, DMX512 пусковой адрес установлен в 37, кодирование № 6,3, 2 позиции
На переключаемом циферблате на «1», в других-«0», затем сумма переключателя 1-9 кодовое значение 32 + 4 + 1,
Это DMX512 пусковой адрес 37
Пример 2:
Как схема 2, DMX512 начальный адрес установлен в 388,
Кодирование № 2,3, 6,8 переключение номера на «1», другие настройки на «0»,
Тогда сумма переключателя 1-8 кодовое значение 4 + 128 + 256 = 388,
Это DMX512 начальный адрес 388.
Инструкция по эксплуатации для эффекта автомата:
Примечание: Это будет автоматический режим работы, когда переключатель № 10 выключен.
Выбор эффекта (кнопочный переключатель № 1-№ 4):
1, толчок № 1: Автоматическая езда на велосипеде. 2, толчок № 2: семь цветов постепенная смена цикла.
3. Нажмите № 1 и 2: RGB выцветает и выцветает 4. Нажмите № 3: Severn цвет Прыжки
5. Нажмите № 1 и 3: RGB прыжки. 6. Нажмите № 2 и 3: красный цвет.
7. Нажмите № 1 и 2 и 3: зеленый цвет. 8. Нажмите № 4: синий цвет.
9. Нажмите № 1 и 4: желтый. 10: Нажмите № 2 и 4: фиолетовый.
11. Нажмите № 1 и 2 и 3: голубой. 12. Нажмите № 3 и 4: белый.
13. Толчок № 1 и 3 и 4: семицветный постепенный цикл изменения и прыжки.
14. Нажмите № 2 и 3 и rgb-цвет постепенного цикла изменения и прыжки.
15. Нажмите № 1 и 2 и 3 и 4: прыжки семи цветов и прыжки rgb-цвета.
Выбор скорости (кнопочный переключатель № 5 до № 8)
1. Толчок № 5: 0,5 секунд. 2. Толчок № 6: 1 секунда. 3. Толчок № 7: 1,5 секунды. 4. Толчок № 8: 2 секунды.
Декодер RGB DMX Структура Рисунок:
Установка Примечания:
1 Этот вид контроллера работает только под DC9V-24V, который обеспечивается соответствующей управляемой основной мощностью, или другой контроллер будет поврежден.
2 провод UTP соединен вручную, чтобы сделать кабель, когда два или более контроллера подключен.
3 блок питания должен быть выключен при подключении электрических проводов, и его можно включить, пока не убедитесь, что провода подключены правильно, и индикатор основной мощности в красном цвете-это освещение.
4. Контроллер должен работать в условиях достаточно проветриваемых, сухих, не коррозионных, не воспламеняющихся газов и ржавчины.
5. Пожалуйста, регулярно проверяйте проводное соединение, чтобы провода в возрасте, ржавчины и поврежденные изоляционные прокладки могли быть заменены своевременно
