[3 оси] MACH3 CNC USB привод гравировальный станок управления/интерфейс карты маховик/инструмент настройки/измерение скорости

Эта модель представляет собой 3-axis интерфейсная карта с Mach3USB интерфейс. Для подключения к компьютеру требуется только usb-кабель.

Модель/Модель: LF77-AKZ250-USB2 (3 оси)

Особенности данной карты:

USBNo нужно установить драйверы, AllWindowsVersion plug and play. Собственный Встроенный изолированный источник питания, внешний источник питания не требуется, упрощает требования к электропитанию электрического блока управления, удобная проводка, внешний источник питания также может быть использован, гибкий выбор. Adopt10MhzHigh speed optical coupling8One, универсальное оптическое соединение 24one, общее оптическое соединение 32one, изолировать все входы/выход, высокая стоимость дизайна обеспечивает полную защиту от помех и идеальную защиту. Полная поддержка usbhot Plug, мониторинг в любое время usbсостояние подключения, Mach3Work, USBPull out кабель и подключите его снова, также может быть подключен нормально. Have16 входной индикатор, четко отображает входной статус сигнала 。 Индикатор состояния, может promptusbподключение, соединение mach3, в работе, все виды состояний ясны с первого взгляда. Have200KHzOutput, подключение сервопривода/шагового 。 Поддержка 3 оси связи, в том числе точка Movement3Axis связи 。 Поддержка автоматического ножа, электронного маховика, ограничения программного обеспечения, функция обратного вызова программного обеспечения 。 48 MSpeed, входной сигнал обрабатывается независимо картой управления движением., убедитесь, что у вас есть реальное время и надежность. Имеет функцию измерения скорости, фактическую скорость вращения шпинделя isMach3Real-time отображать в интерфейсе, и инновации обеспечивают отображение диаграммы скорости в реальном времени, скорость вращения шпинделя меняется четко и ярко. Монтажная плата, только выбирайте высококачественные устройства, хорошо сделанные. Предоставьте Полное руководство по установке, четкую информацию, проиллюстрированную, описание деталей. SupportMach3 все версии, в том числе последняя версия versionMach3 R3.043. Поддержка allWindowsVersion, включая Последнюю Версию Windows 7.

[Переднее фото] 3 вала/внешняя ручка увеличения вход/16 вход/8 Выход/контроль скорости вращения шпинделя выход/Ввод скорости шпинделя версия

[Назад фото] 3 вала/внешняя ручка увеличения вход/16 вход/8 Выход/контроль скорости вращения шпинделя выход/Ввод скорости шпинделя версия

Эта карта управления движением имеет следующие характеристики:

Интерфейс связи USB2.0, передача в режиме реального времени. Эта карта принимает дизайн plug and play, нет необходимости устанавливать usb-драйвер, и поддерживает Windows 2000/xp/vista/win7 и другие системы.

Дизайн Plug and Play,Не требует установки usbdriver (WithUПодключи и играй так же, как и диск)

16 входных/8 выходных/3 оси/Скорость вращения шпинделя/скорость измерения сигналов все оптически изолированы. Высокобезопасная и надежная конструкция.

3-осевой выход, 200 кГц Частотный 10 МГц высокоскоростной оптический усилитель для электрической изоляции.

Например, электронный резак для ножей, кнопкаПереключатель

48 м скорость ,Входной сигнал в режиме реального времени, нет необходимости, обработка завершена независимо картой управления движением., имеют реальную надежность и в режиме реального времени.

8 выходных точек. Может быть настроен пользователем для выполнения необходимых функций, например, сигнал включения водителя, открытие/закрытие шпинделя, контроль охлаждающей жидкости и т. Д.

[Оптическая Муфта на картинке используется для изоляции выхода, ULN2803Drive24V/500mA (Высококачественная круглая ножная розетка, удобная для пользователей для замены чипов)]

Контрольная карта принимаетUSBБлок питания, плата с изолированным блоком питания DC-DC, не нужно для вас подключать дополнительное питание, удобно для вашего использования.

[Входной интерфейс (зеленое сиденье на фото)]

[Выход/регулировка скорости вращения шпинделя/интерфейс измерения скорости шпинделя (зеленое сиденье на фото)]

Шпиндель высокой точности регулировки скорости аналоговый сигнал выход, 0-5VOr0-10V 。

Измерение скорости вращения шпинделя входной сигнал (Резьба замкнутого контура не поддерживается), Измерение скорости 6 Универсальный Поворот/минуты 。 отображение скорости inMach3Real-time, и оснащен скоростью вращения шпинделя динамической формы волны 。

Дисплей скорости вращения шпинделя Mach3 (как показано в красном круге), дисплей формы волны динамической скорости 。

ОригиналВнешний увеличение ручкаВход. Простая в использовании ручка для регулировки скорости подачи (F), скорости вращения шпинделя (S), скорости точки (Jog) 。

[Фото ручки увеличения]

[Usbсоединение и магнитное кольцо против помех]

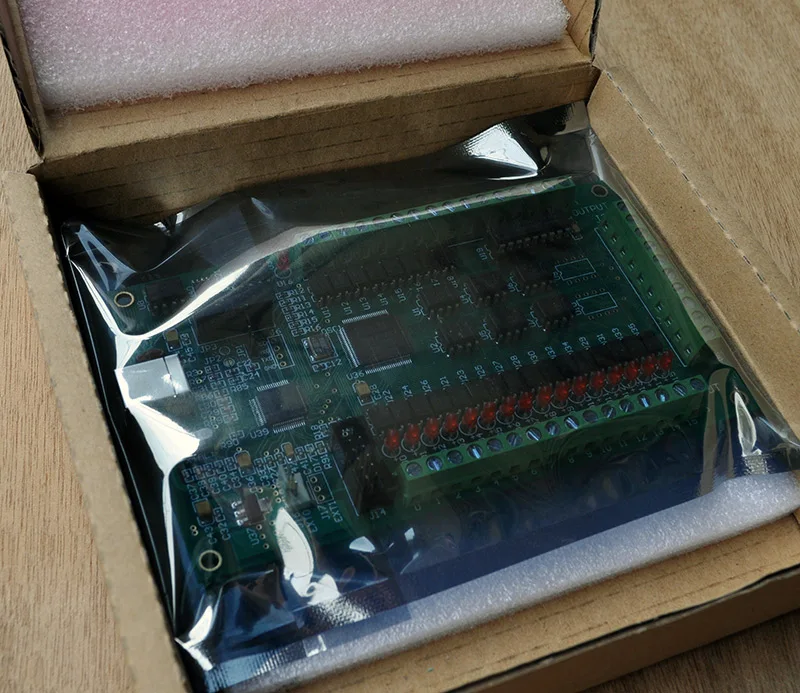

[Фото антистатической упаковки]

3 вала/внешняя ручка увеличения вход/16 вход/8 Выход/регулировка скорости шпинделя/версия измерения скорости шпинделя

[Фото упаковочной коробки]

3 вала/внешняя ручка увеличения вход/16 вход/8 Выход/регулировка скорости шпинделя/версия измерения скорости шпинделя

10 MhzHigh speed оптическое соединение 8one, универсальное оптическое соединение 24one

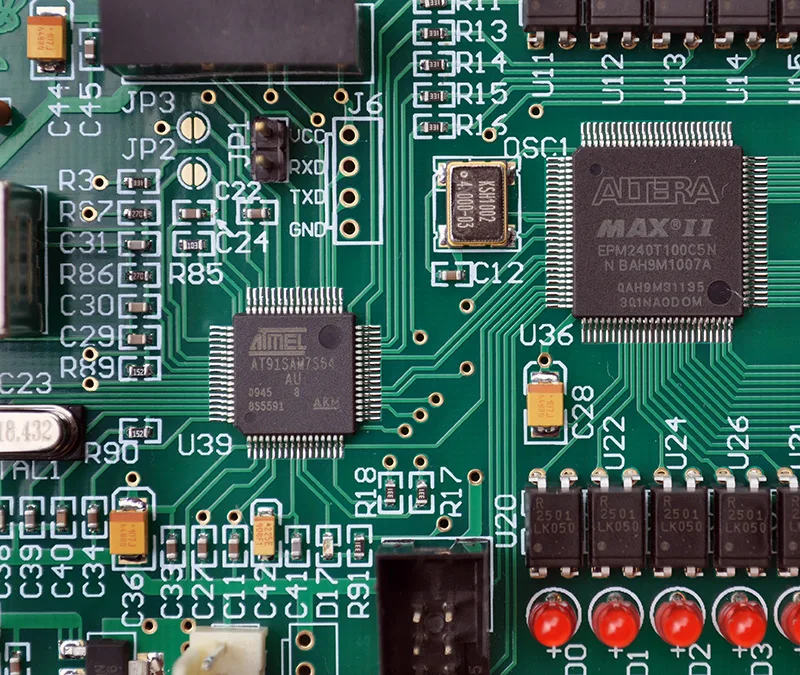

ARM7

CPLD

Изолированный Мощность ModuleDCDC

Электронная контрольная схема подключения:

Абсорбер = Емкость: CBB22, 0,22 мкФ/630 в; сопротивление: оксидная пленка, 220 Ом/2 Вт

На следующем рисунке shows3Shaft/внешняя ручка увеличения вход/16 вход/8 Выход/контроль скорости вращения шпинделя выход/измерение скорости вращения шпинделя вход AKZ250Version(Нажмите на эту ссылку, чтобы перейти на страницу ребенка)

Mach3Chinese локализации интерфейса

Последний versionmach3официальный веб-сайт Скачать адрес:

Http://www.machsupport.com/software/mach3/

После входа на официальный сайт, кликмачкач: как показано нижеСиней рамкойКак показано 。

------------------------------
