3 серии 12 V/30-100a литий-полимерный аккумулятор защиты инвертор для платы со специальным выравниванием

Описание

Есть два типа защиты литиевой батареи: один и тот же порт зарядки и разряда и отдельный порт зарядки и разряда., при заказе, пользователи могут выбрать в соответствии с их потребностями. различные струны могут быть предоставлены в соответствии с потребностями пользователя, различными токами, защитными платами для различных ядер и различных интерфейсов.

Метод подключения

1.Подключите отрицательный аккумулятор к защитной платеВ в-режиме

2.Р--Отрицательный полюс нагрузки

3. C-Подключен к выходу зарядного устройства отрицательный полюс(Же доскаC-Является отрицательным полюсом нагрузки и зарядного устройства);

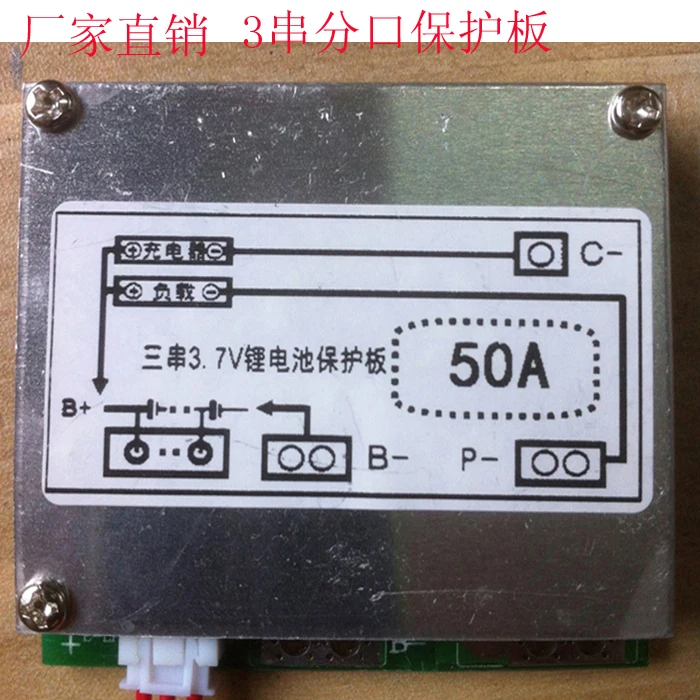

4. Как показано на схеме подключения на этикетке продукта, подключите сигнальную линию аккумуляторной батареи к защитной плате.

3 проводка платы защиты последовательного порта: на защитном доске-подключен к общей отрицательной полюсе аккумуляторного блока (для этого нужна более короткая, более толстая линия.), c-подключен к отрицательному полюсу зарядного устройства, P-подключен к отрицательному полюсу Из нагрузки, расположение кабеля, чтобы пометить spigot3красная линия, соответствующая слову, соединена с общим положительным полюсом аккумуляторного блока, подключите положительный полюс каждой батареи в свою очередь Задняя 。

См. Этикетку продукта для определенной проводки.

Технические параметры продукта

Продукт технические параметры】

Проект	Параметр соотношение цена/качество
Сбалансированный ток	80 мА (VCELL = 4,20 вВремя)
Равновесие Начальная точка	4,16 ±0. 03 V
Защита от перезаряда порог	4,30 ±0. 05в
Защита от перезаряда задержки	75 г-жа
Защита от перезаряда релиз	4,10 ±0. 05в
Защита от разрядки порог	2,90 ±0. 08 V
Защита от разрядки задержки	5 мс
Над выпуском	Отсоедините нагрузку, и напряжение каждой ячейки выше порога перегрузки.
Перегрузки по току порог	Зависит от рабочего тока
Защита от перегрузки по току выхода	Разъединитель нагрузки
Защита от превышения температуры	Интерфейс с
Рабочий ток	В соответсвии с запросами, выбор
Статического энергопотребления	〈 0. 5mA
Размер продукта	Разумная конфигурация в соответствии с рабочими требованиями и требованиями заказчика
Тип порта	Заполнение того же рта, заполнение зазора
Защита от короткого замыкания	Может защитить, отсоединить восстанавливаемый
Основные функции	Защита от перезаряда, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, функция равновесия
