3 шт. 3Nm Nema23 AC DC DSP шаговый двигатель с замкнутой обратной связью мотор драйвер с охлаждающим вентилятором Hybird кодировщик сервомотор и Мощность 400 Вт питания Наборы

Описание

1. посылка список

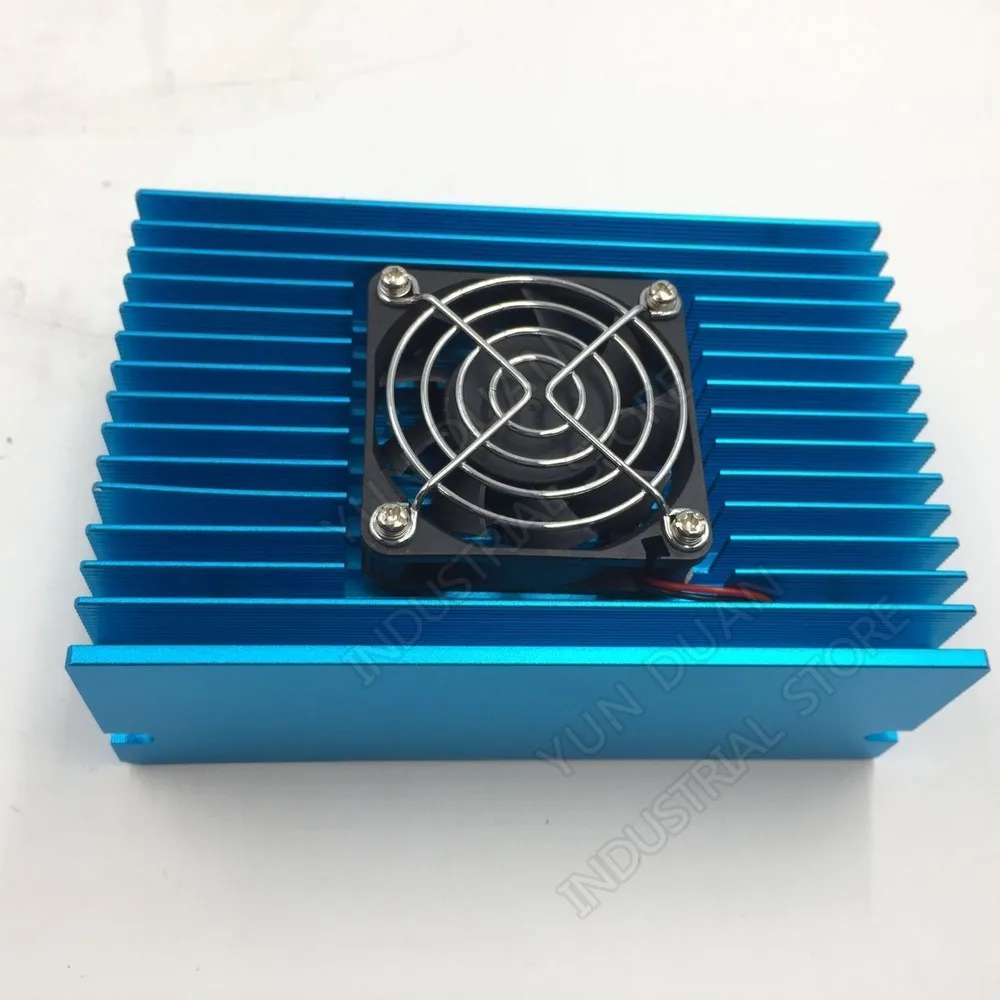

3 шт HBS860H с охлаждающим вентилятором

3 шт. 57HBS30 3Nm мотор

3 шт 3M кодер кабель

3 шт. 3 м кабель питания

3 шт. 400 W 48 VПитание

2. Функциональные характеристики привода:

Модель:HBS860H

Тип: DSP шаговый двигатель с замкнутой обратной связью привода

Максимальный ток:8A

Частота импульсного отклика: 200 кГц

Микрошаговый драйвер:200 ~ 51200ppr

Вход Напряжение:20 ~ 80VAC/30-110VDC

Защитная функция: Перенапряжение, Перегрузка по току, ошибка отслеживания, защита от перенапряжения

Входной сигнал: ПоддержкаPUL/DIRИС заглушкой по часовой стрелке против часовой стрелкиРежимов (разница)

Совместимость:5 ~ 24 VСигнал (не нужен резистор)

Тип охлаждения:С воздушным охлаждением

Ток логического сигнала: 7-16 мА

3. Выбор микрошагов и Настройка тока:

4. электродвигатель:

Угол шага:1,8 градусов

Трехфазный: 2PH

Держать крутящий момент:3NM

Номинальная Скорость:1000 об/мин

Энкодер: 1000 линия

Номинальное напряжение/ток: 4,52 в/4A

Сопротивление: 1.13ohm

Индуктивности: 3.6mH

Класс изоляции: B

Инерция ротора: 800 г. cm2

5. Параметры источника питания:

Модель:S-400-48

Мощность:400 W

Входное напряжение (AC):110 В/220 В (+-10%)

Выходное напряжение:48 V

Выход ток:8.3A

Соответствие нормам безопасности:CCC/fcc/ce
