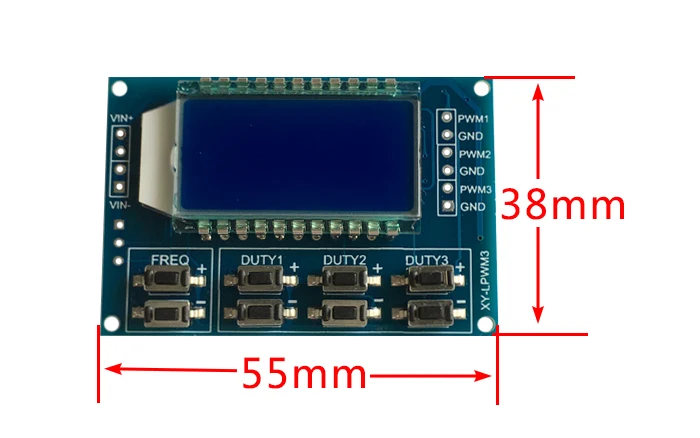

3-сторонний Выход PWM частота импульсов рабочий цикл регулируемый модуль меандр прямоугольной волны генератор сигналов

Описание

Модуль основные характеристики:

1. 3 канал ПВМ выход, Регулируемая частота, 3 канала Частотный выход последовательный, рабочий цикл может быть независимо отрегулирован, подходит для большинства случаев;

2. Частота ЖК-дисплея и рабочий цикл очень четкие и легко настраиваются

3. Широкий диапазон частот и высокая точность;

4. С последовательным

Описание:

3 канал ПВМ выход, широкий диапазон частот, рабочий цикл может быть независимо отрегулирован в режиме реального времени;

Частота делится на четыре диапазона, которые можно автоматически переключать:

1. ХХХ (без десятичной точки): блок маленький до 1 Гц, и диапазон значений 1 Гц ~ 999 Гц;

2. X.X (десятичное место в сотне) меньше 0,01 кГц, с диапазоном значений от 1,00 кГц до 9,99 кГц.

3. XX. X (десятичное место в десятом месте): Единица меньше 0,1 кГц; значения колеблются от 10,0 кГц до 99,9 кГц

X.X.X (десятичные знаки в десятках и сотнях): единицы измерения меньше 1 кГц; диапазон значений 1 кГц ~ 150 кГц

Например, частотный дисплей: 100 показывает импульсный выход ШИМ 100 Гц;

1,01 представляет импульсный сигнал 1,01 K на выходе ШИМ;

54,1 представляет импульсный сигнал 54,1 кГц на выходе ШИМ;

1.2.4 представляет собой импульсный сигнал 124 кГц на выходе ШИМ;

Диапазон значений рабочего цикла: 0 ~ 100%, в котором 100% представлен A0 %.

Все параметры настройки, энергосбережение.

Настройка параметров:

Модуль имеет 8 автономных кнопок, используется для установки частоты и рабочего цикла, поддержка короткого нажатия (увеличение или уменьшение одной единицы) и длительного нажатия (быстрое увеличение или уменьшение), очень просто, настройка параметров автоматически сохраняет, мощность не будет потеряна.

3-полосная рабочий цикл кнопка может быть нажата в одно и то же время в реальном времени. Жидкокристаллический дисплей показывает рабочий цикл нажатой последней кнопки, которая очень в режиме реального времени и используется для простого сканирования нескольких циклов работы.

Модуль параметры:

1. Рабочее напряжение: 3,3 ~ 30 В;

2. Частотный диапазон: 1 Гц ~ 150 кГц;

3. Точность частоты: точность в каждом диапазоне около 2%;

4. Мощность нагрузки сигнала: выходной ток может быть около 5 ~ 30 мА;

5. Амплитуда выхода: амплитуда ШИМ равна напряжению питания;

6. Температура окружающей среды:-20 ~ + 70 ℃.

Область применения:

1. Используется в качестве генератора сигналов квадратной волны для генерации сигнала квадратной волны для экспериментального развития;

2. Сигнал квадратной волны, используемый для генерации драйвера двигателя управления;

3. Генерировать Регулируемый Пульс для использования MCU;

4. Генерация регулируемого импульса, контроль связанных схем (ШИМ затемнения и скорости регулирования приложений).
