Описание

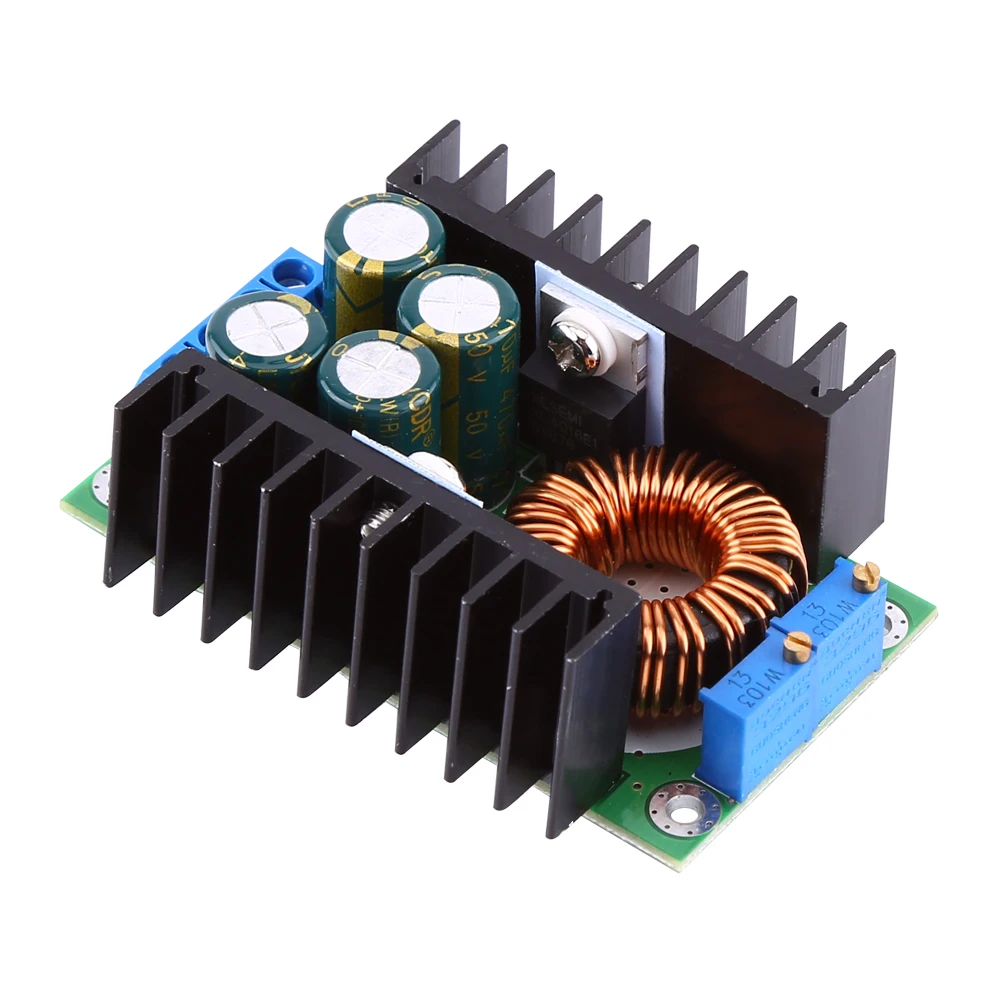

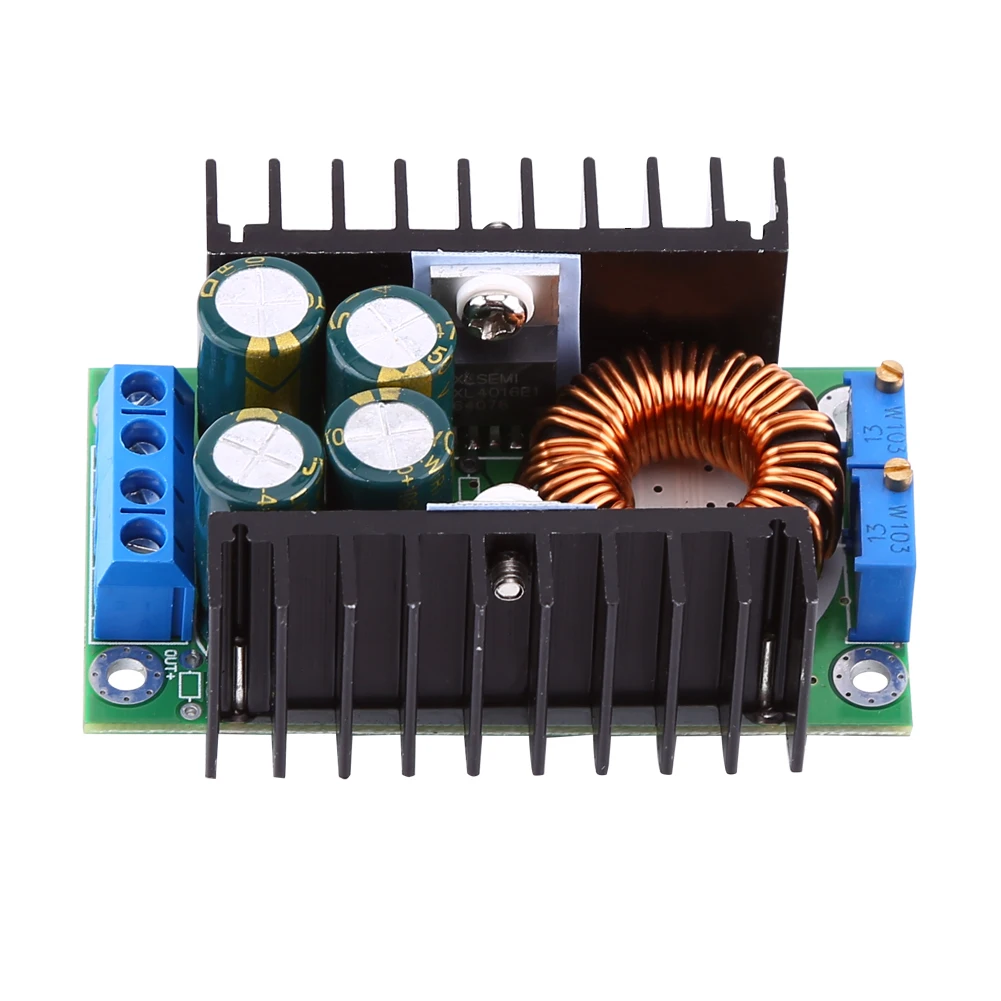

Особенности: Индикатор светильник в настоящее время в 0,1 раз выше, чем в настоящее время, которая используется для того, чтобы определить, является ли это полностью заряжен. Изготовлен из специальных IC и высокоточных резисторов для отбора проб, которые обеспечивают более стабильный постоянный ток, специально подходящий Светодиодный драйвер. Четыре высокочастотных конденсатора могут уменьшить выходную пульсацию и обеспечить стабильность. Два отдельных теплоотвода лучше подходят для отвода тепла. Индуктор большого сердечника sendust и двойной медной проводки улучшат эффективность и уменьшат тепло. Широко используется для высокой мощности светодиодный привод, литиевая или свинцово-кислотная батарея, низковольтная система питания, 6 в, 12 В, 14 В, 24 В зарядка аккумулятора и Регулируемый источник питания. Когда температура силовой трубки превышает 65℃, Пожалуйста, добавьте охлаждающий вентилятор для улучшения отвода тепла.Технические характеристики:
| Тип | Неизолированный понижающий модуль (DC-DC) |
| Вход Напряжение | От 7 в до 40 в пост. Тока |
| Выходное напряжение | От 0,8 В до 28 В постоянного тока (постоянно регулируется) |
| Выход ток | 0.2A до 12A (регулируемый, <6A при 24 В до 12 В), 10A предлагается |
| Мин. Напряжение разницу | 1 V |
| Макс. Выход Мощность | 300 W |
| Макс. Эффективность преобразования | 95% |
| Частота | 300 кГц |
| Выход пульсации | 20 м пропускная способность |
| Выход защита от короткого замыкания | Да (постоянный ток) |
| Обратный электрод защиты | Нет |
| Выход защита от обратного потока | Нет |
| Метод подключения | Терминалы |
| Ток холостого хода | 20 мА (переключатель 24 В, 12 В) |
| Регулирование нагрузки | ± 1% (постоянный) |
| Напряжение регулирования | ±1% |
| Динамический отклик Скорость | 5%200uS |
| Настроек потенциометров | По часовой стрелке для увеличения и против часовой стрелки для уменьшения |
| Операционной Температура | -40℃До + 85℃ |
| Индикатор светильник | Зарядка красного цвета; Зарядка зеленого цвета закончена или без нагрузки |
| Точность постоянного тока и постоянной температуры | <5%, 5A от 25℃°С до 60 °с℃ |
| Выход защита от короткого замыкания | Да (постоянный ток) |
| Обратный Вход защиты | Нет |
| Выход защита от обратного потока | Нет |

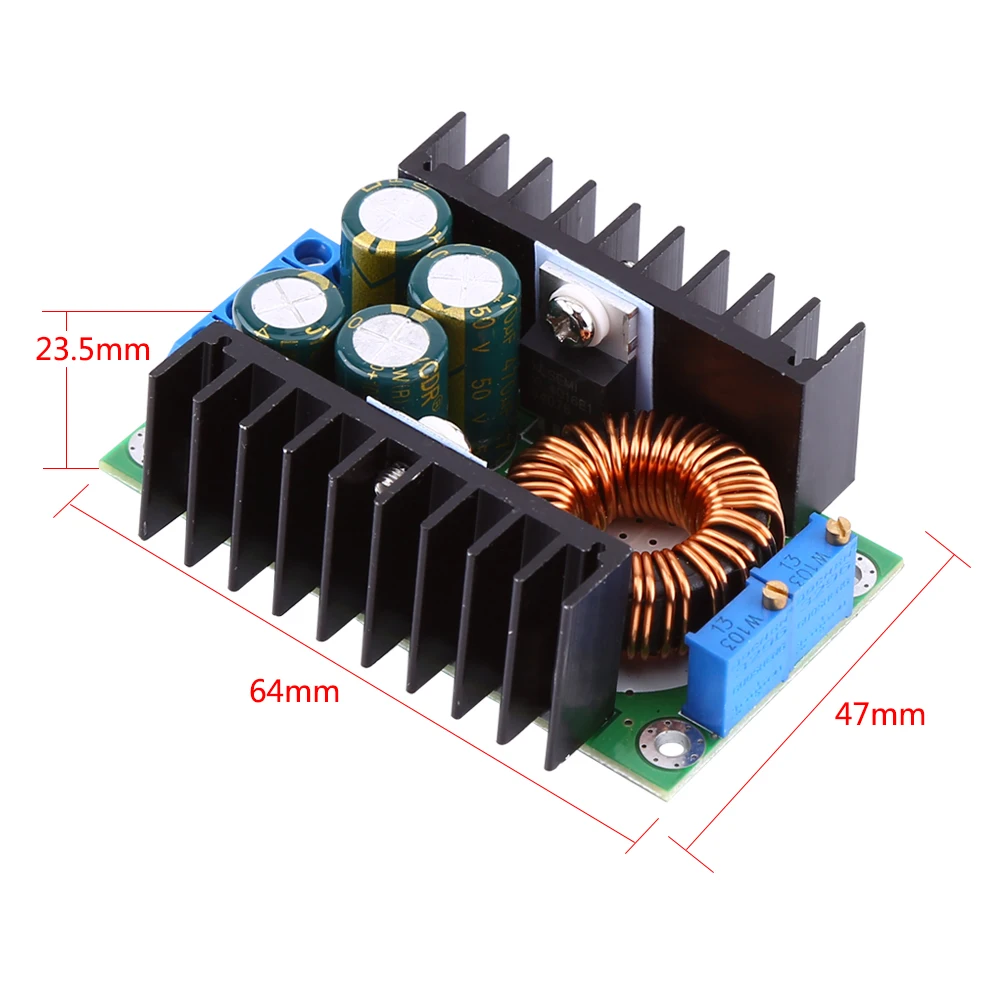

| Размер | 64x47x23,5 мм/2,52x0,85x0,92" |
Инструкция:
Батарея Емкость аккумулятора:
1. Убедитесь в напряжении поплавка батареи и токе зарядки, который вам нужен, а также входном напряжении модуля.
2. Отрегулируйте потенциометр постоянного напряжения и Отрегулируйте выходное напряжение до 5 В.
3. Используйте мультиметр в шкале тока 10А для измерения выходного тока короткого замыкания и регулировки
Потенциометр тока, чтобы сделать выходной ток до ожидаемого значения тока зарядки.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения.
5. Подключен к батарее, попробуйте зарядить.
(1,2, 3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключает аккумулятор.)
Светодиодный привод постоянного тока:
1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный индикатор, который вам нужен.
2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение до 5 В.
3. Используйте мультиметр в шкале тока 10А для измерения выходного тока короткого замыкания и регулировки тока
Потенциометр, чтобы убедиться, что выходной ток соответствует ожидаемому светодиодный току работы.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный.
5. Подключите светодиодный, проверьте.
(1,2, 3,4 шагов для подключения входного модуля питания, выходной без нагрузки не подключается светодиодный.)
Посылка включает в себя:
1 x модуль
Характеристики
- Тип тока
- Переменный ток
- Применение
- JIW
- Номер модели
- YB-GS00955
- Фаза
- Однофазный
- Индивидуальное изготовление
- Нет
