Описание
MODBUSIntroduction для cчётный модуль
Основное применение
Модуль MODBUSCounting используется для измерения количества коммутационных значений, и электронный дистанционный замер воды, дистанционный замер воды с газовым счетчиком, потребление газового счетчика, Реализуйте воду, дистанционный мониторинг расхода газа.
Основные параметры производительности
Напряжение аккумулятора: 3,6 В;
Внешнее Входное напряжение: 12 В;
Рабочий ток: 3 мА;
Ток тишины: меньше чем 5μa;
Время переключения фильтра: 200 мс;
Режим связи: RS485;
Протокол связи: MODBUS (rtushape);
Скорость передачи: 9600bps;
Проверка: без проверки;
Биты данных: 8 позиций;
Стоп-бит: 1 позиция 。
MODBUSCounting модульСвязь протокол(RTUPattern)
Один 、 Связь настройки
1. Скорость передачи: 9600
2. Проверка: без проверки
3. Биты данных: 8
4. Стоп-бит: 1

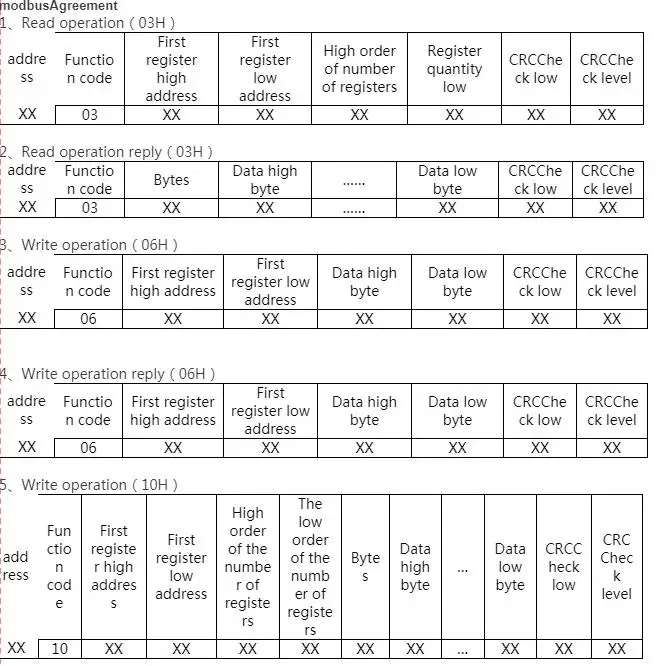

ModbusAgreement
6. Ответ операции записи (10 ч)
| Адрес | Функция код | Сначала зарегистрировать высокое адрес | Зарегистрируйте сначала низкая адрес | Высокий порядок количества регистров | Низкий порядок количества регистров | CRCCheck низкая | CRCCheck уровня |
| XX | 10 | XX | XX | XX | XX | XX | XX |
7, за исключением код
| Адрес | Функция код | За исключением товара | CRCCheck низкая | CRCCheck уровня |
| XX | XX (Notes3) | 01 H незаконных функция 02 H неправильный адрес данных 03 H неправильное Значение данных | XX | XX |
Notes3:
Код исключений-это самый высокий бит плюс обычного функционального кода 1, чтение операции03hкод функции исключений is83H, запись одного word06hкод функции исключений is86H, мульти word10hкод функции исключений is90H.
8 、 адрес регистра
| Название | Адрес регистра | Байт | Операция | Примечания |
| Адрес устройства | 0200 H | 2 | Прочитать | 00HIs один адрес только для чтения |
| Кумулятивной разрядки | 0202 H | 4 | Чтения/записи | Notes1 |
| Измеритель государства | 0206 H | 2 | Прочитать | Notes2 |
| Мультипликатор соотношение цена/качество | 0208 H | 2 | Чтения/записи | Видеть note1Explanation в |
Notes1:
Накопительный поток is4Hexadecimal количество байтов, большой Endian, низкое положение после, скопированный поток принимает unsigned32 битные данные (2 слова) 。
Как: фактические данные is123456, затем высокое слово является saved0x0001, низкое слово save0xE240.
Компания: рассчитано на основе значения мультипликатора, который вы пишете, этот счетчик воды не принимает участия в расчетах, только фактическое значение пульса записывается.
Такие как, многотождающие значения, которые вы пишете, выражены as00Hrepresentative1Pulses only1cube, 01Hrepresentative0. 1cube 、 02Hrepresentative0. 01 куб, So data123456Respectively123456cube; 12345,6 Куб; 1234,56 куб, он рассчитан и обработан вами в верхней компьютерной программе.
Notes2:
Измеритель статус бит
| 7 | 6 | 5 | 4 | 3 | 2 | 1 | |
| Смысл | Смысл | Смысл | Смысл | Смысл | 0 потому что батарея сейчас не работает | Смысл | Смысл |
| 1 сейчас батарея не работает |
Три. Иллюстрации с примерами:
Предположим адрес таблицы is01 (адрес таблицы range1-247)
Письменный стол base123456 (16 бинарная система: 01E240H)
01 10 02 02 00 02 04 00 01 E2 40 73 86 13 байт
Напишите обеденного стола возврата: 01 10 02 02 00 02 E1 B0 8 байт
Рентабельность исключение:0190030C 01 5 байт (противозаконное Значение данных)
----------------------------------------------------------------------------------------------
Накопительная стол для чтения: 01 03 02 02 00 02 64 73 8 байт
Прочитайте совокупный возврата: 01 03 04 00 01 E2 40 E2 A3 9 байт
Рентабельность исключение:01 83 03 01 315 байт
-----------------------------------------------------------------------------------------------
Чтения настольная лампа Адрес: 00 03 02 00 00 01 84 63 8 байт
Возврат: 01 03 02 00 01 79 84 7 байт
Будьте осторожны! при чтении адреса таблицы, только соединения в таблице bus1Only.
Четыре. Инструкции по монтажу:
Пожалуйста, используйте высокое качество rs485turnrs232конвертер и правильную проводку, оснащен qualified12V блоком питания, используйте полистироловую витую пару с экранированием сетевого провода 4 ядра, когда линия связи длинная, площадь поперечного сечения провода связи должна быть увеличена, линия связи должна избегать высокомощного электрического оборудования и сильного магнитно-электрического источника помех и водонепроницаемой защиты.
Красная Нить: + 12 В
Зеленая линия: GND
Желтая линия: RS485 A
Синяя линия: RS485 B
Будьте осторожны: проводка должна быть выполнена тщательно! ошибка может привести к повреждению модуля подсчета.
