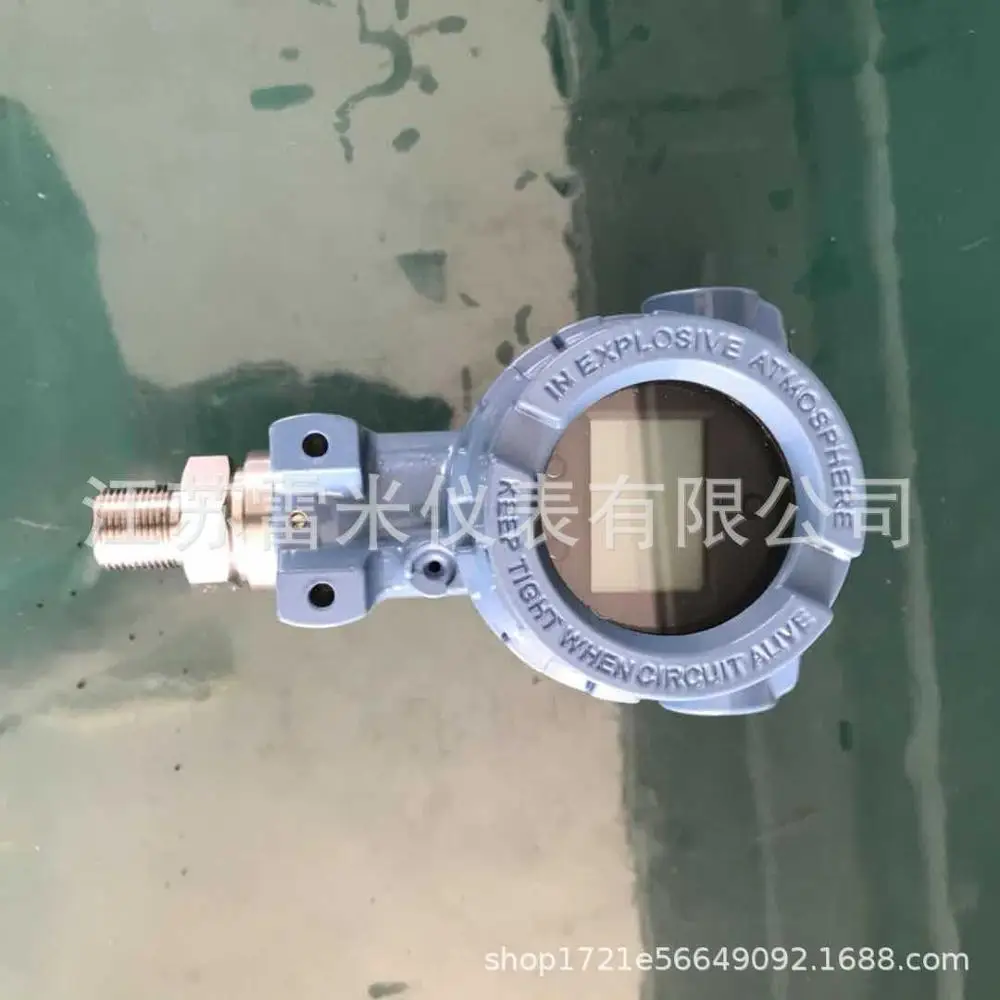

3051 передатчик давления с HART протокол высокой точности интеллектуальный передатчик lcd передатчик давления

Описание

Обзор продукта
LM1151/Thirty-three51GPЕмкостный датчик влажностиПередатчикЭто новый тип передатчика, который наша компания импортирует передовые технологии и оборудование из-за границы. Импортируются Основные сырье, компоненты и компоненты. Вся машина тщательно собрана и протестирована. Продукт имеет характеристики передового дизайна, полные разновидности и спецификации, и простота установки и использования. В то же время, он непосредственно заменяется традиционными 1151 и другими известными аналогичными продуктами, которые обладают сильной универсальностью и заменяемостью. Для того чтобы адаптироваться к непрерывному улучшению и разработке внутреннего уровня автоматизации, эта серия продуктов компактна и изысканна в дизайне, и имеют протокол HART fieldbus и интеллектуальную функцию.
1151/3Thirty-five1GPДавление передатчикИспользуется для измерения уровня жидкости, плотности и давления жидкости, газа или пара, а затем преобразует в выходной сигнал постоянного тока 4-20 мА. Интеллектуальный преобразователь давления есть в наличииХартС ручным управлением устройстваСвязывайтесь друг с другом, с помощью которого можно установить, контролировать или сопоставить систему мониторинга на месте с верхним компьютером.
Принцип работы
Рабочее давление LM1151/3351GP емкостный датчик давления проходит через изоляционную диафрагму с обеих сторон или с одной стороны, и наполнение жидкости переносится в центр D камеры для измерения диафрагмы. Центральная диафрагма является натянутым эластичным элементом, который производит соответствующее деформационное смещение для разницы давления между двумя сторонами, действующими на нем. Его смещение пропорционально дифференциальному давлению, а Максимальное смещение составляет около 0,1 мм. Это преобразование смещения формирует дифференциальную емкость на пластинах конденсатора. Дифференциальный постоянной ёмкости, универсальный конденсатор преобразуется в 2-проводной 4-20mA DC выходной сигнал по сравнению с электронной схемой.
Характеристики продукта
ЗатемВысокая точность
ЗатемХорошая стабильность
ЗатемДвухпроводная система (специальная четырехпроводная система)
ЗатемСплошной компонент, плагин печатная плата
ЗатемМалый размер, легкий вес и сильная устойчивость к землетрясению
ЗатемВнешняя непрерывная Регулировка диапазона и нулевой точки
ЗатемПоложительная migration может достигать 500%, а отрицательная-600%.
ЗатемАмортизационная регулируемая
ЗатемОдносторонняя защита от перегрузки имеет хорошие характеристики
ЗатемНет механических подвижных частей, меньше работы по обслуживанию
ЗатемВсе серии унифицированной структуры, сильная взаимозаменяемость деталей и компонентов
ЗатемМембранные материалы для контактных средств могут быть выбраны (триста шесть подростков, Тан, HAS-C, монель и другие коррозионно-стойкие материалы)
ЗатемВзрывозащищенная структура, всепогодное использование
ЗатемИнтеллигентая (ый) HART Fieldbus протокол
Функциональные параметры
Предметы применения: жидкости, газов и паров
Диапазон измерения: от 0 до 0 ~ 40 МПа
Выходной сигнал: 4-20 мА постоянного тока (специально для четырехпроводного Twenty-two0V питания, 0-10 мА постоянного тока)
Источник питания: 12-45 В постоянного тока, как правило, 24 В постоянного тока (см. рис. характеристики нагрузки)
Характеристики нагрузки: это относится к источнику питания. Емкость нагрузки при определенном напряжении питания показана на рисунке выше (характеристики нагрузки). Соотношение между нагрузочным сопротивлением RL и напряжением питания Vs: RL <50 (Vs-12).
Таблица индикаторов: указатель линейного индикатора 0-100% равный масштаб или жидкокристаллический ЖК-дисплей, светодиодный цифровой трубчатый дисплей.
Взрывозащищенный: А. огнестойкий? DIIBT4
B. неразрывно безопасен? IaIICT6
Диапазон и ноль: внешняя непрерывная регулировка
Положительная и отрицательная перенос: абсолютные значения диапазона, верхний предел и нижний предел диапазона измерения не могут превышать 100% верхнего лимита диапазона измерения после положительной или отрицательной переноса ноля. (Интеллектуальный: Соотношение диапазона 15:1)
Максимальная положительная передача составляет 500% от минимального диапазона калибровки, а максимальная отрицательная передача составляет 600% от минимального калибровочного диапазона.
Диапазон температур: Диапазон рабочей температуры усилителя:-29 ~ 93 (-25 ~ 70 C TL тип)
Измерительные элементы, заполненные силиконовым маслом:-40-104 C
Фланцевый передатчик заполнения высокотемпературный силикон масло:-20 ~ 315 C, обычное силиконовое масло:-40 ~ 149 C
Статическое давление: 1, 4, 10, 25, 32 МПа
Влажность: Относительная влажность 0-100%.
Увеличение объема: <0,16 см3
Демпфирование (шаг отклика): при заполнении силиконовым маслом, он обычно постоянно регулируется между 0,2 S и 1,67 s.
Метод выбора
